奥尔德姆联轴器传动结构三维建模

　　在各类工业传动系统的布局设计中，轴系不对中是现场安装调试阶段极易出现的问题，平行偏移、角度偏斜或是轴向窜动都会直接加剧轴承磨损、引发传动振动，甚至造成轴件断裂失效，奥尔德姆联轴器正是针对这类径向不对中工况开发的挠性传动部件。这类联轴器常被应用在精密传动工位、泵类设备连接、轻工机械传动组以及小型自动化设备的动力输出端，相比刚性联轴器，它能在两轴存在一定径向偏移量的前提下稳定传递扭矩，同时不会给两端支撑轴承带来额外的径向附加载荷，有效延长整套传动组件的服役寿命。

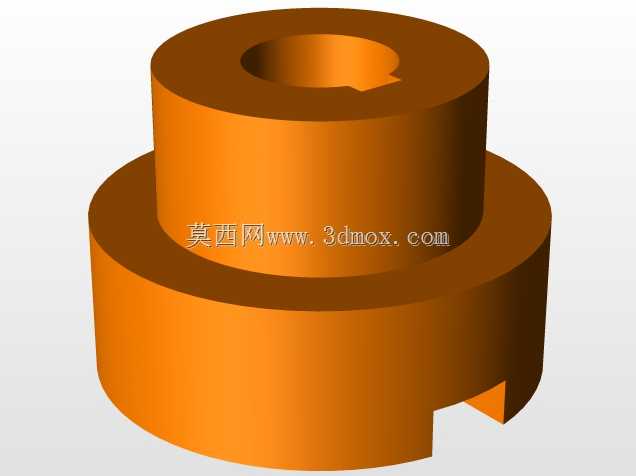

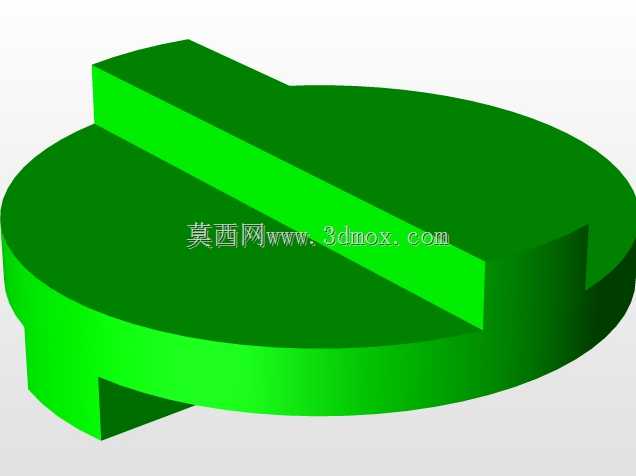

　　从结构功能来看，该联轴器采用中间滑块配合两端盘体的经典结构，中间盘的凸榫与两端半联轴器的凹槽形成滑动配合，当两轴存在径向错位时，中间滑块会在凹槽内做小幅径向滑动，以此补偿安装误差或是运行过程中产生的轴系偏移，传动过程中不会出现背隙，传动精度保持性较好，适合对传动同步性有一定要求的中低转速传动场景。在开展三维建模时，首先要明确安装边界的约束条件：两端轴孔的配合公差需要匹配对应轴径的安装要求，孔内键槽的尺寸要符合平键连接的标准规范，保证扭矩传递过程中不会出现键连接打滑失效；中间滑块的凸榫宽度与两端凹槽的宽度采用间隙配合设计，既要保证滑动补偿动作顺畅无卡滞，又要控制配合间隙在合理范围内，避免间隙过大引发传动冲击。

　　外形尺寸的设定需要匹配额定传递扭矩的要求，整体筒状的外轮廓设计可以在保证结构强度的前提下，尽可能缩小联轴器的径向占用空间，适配安装空间紧凑的传动工位；两端半联轴器与中间滑块的接触面需要做平面度约束，保证滑动过程中接触受力均匀，避免局部应力集中造成滑块过早磨损。建模过程中需要重点关注配合面的几何公差设定，凹槽与凸榫的对称度偏差会直接影响联轴器的补偿能力与传动平稳性，两端轴孔的同轴度基准要统一，避免建模阶段出现的基准偏差误导后续的加工与装配。在实际选型应用中，这类联轴器的安装不需要复杂的对中操作，能大幅降低现场装配的调试难度，尤其适合设备后期维护更换传动件的场景，不需要大幅调整两端轴系的固定位置，即可完成联轴器的换装。

　　同时，筒状的整体结构可以对内部滑动配合面形成一定的防护，减少车间环境中的粉尘、碎屑进入配合间隙，降低滑动面的磨粒磨损速率，日常维护仅需定期在配合面涂抹润滑脂即可保证运行顺畅。需要注意的是，这类联轴器的补偿能力存在设计上限，当径向偏移量超过设计允许值时，中间滑块的滑动行程会达到极限，反而会引发额外的传动阻力，因此建模阶段就需要明确标注允许的最大径向补偿量、许用转速与额定扭矩参数，为选型人员提供明确的设计参考。在细节结构处理上，轴孔端部做倒角处理，方便装配时轴件顺利导入，外轮廓的棱边做倒钝处理，避免安装过程中划伤操作人员，同时减少应力集中点，提升部件的抗疲劳性能。
