直通式圆柱型截止阀结构设计

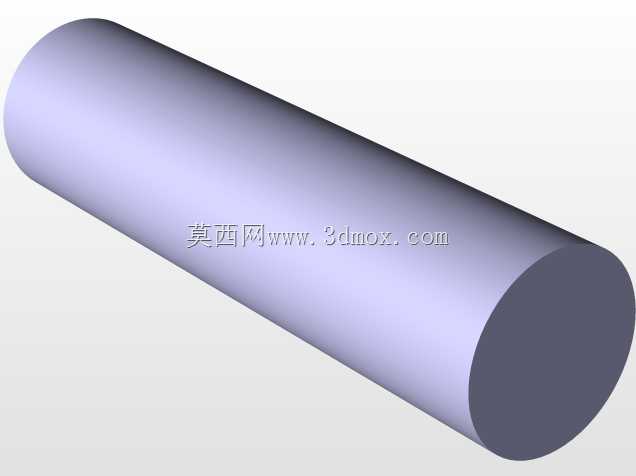

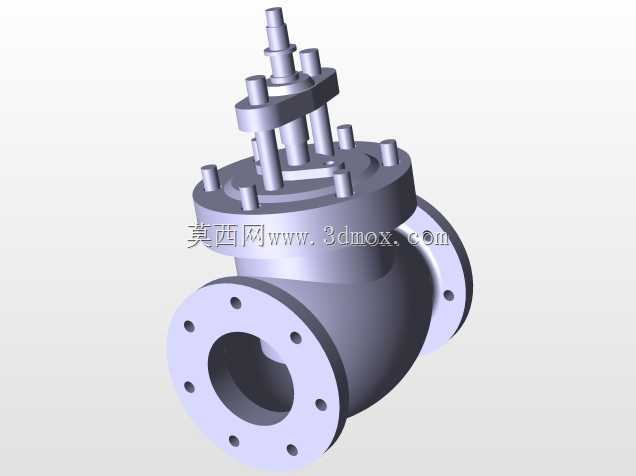

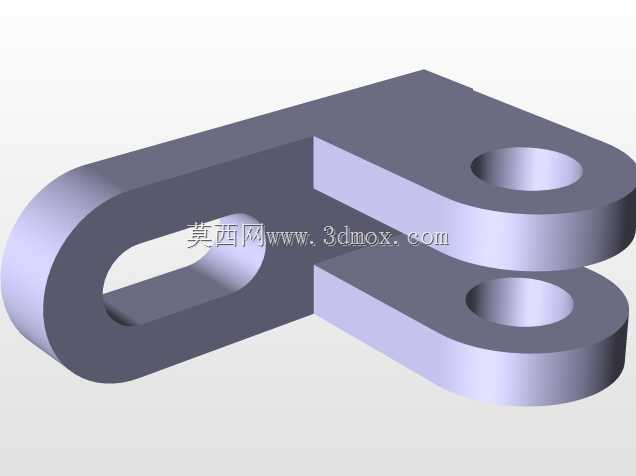

　　这款圆柱外形的截止阀结构，主要面向中小通径的工业流体管路截断场景，常见应用在化工助剂输送支管、小型液压站控制回路、实验室气路终端这类需要精准控制通断、对安装空间轴向长度有严格限制的工位。区别于常规带手轮支架的角式或法兰截止阀，该结构将阀杆启闭行程完全整合在圆柱型阀体内，没有外凸的操作支架结构，外轮廓为完整等直径圆柱面，在排布密集的阀组安装架上，能大幅减少相邻阀件的安装干涉，不需要为手轮操作预留额外的侧向空间，尤其适合集成在阀岛、集成阀块组这类高密度安装的流体控制单元中。

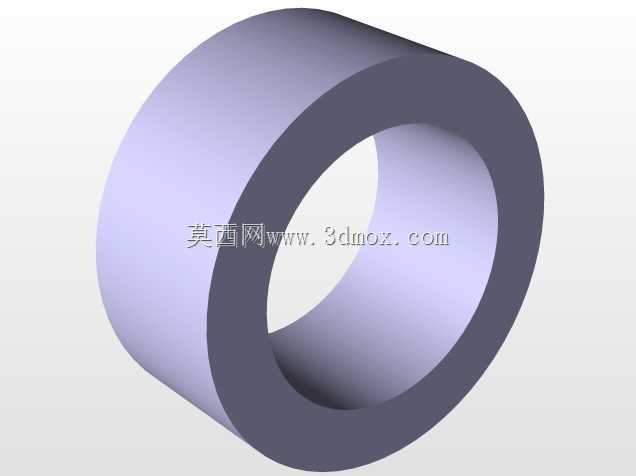

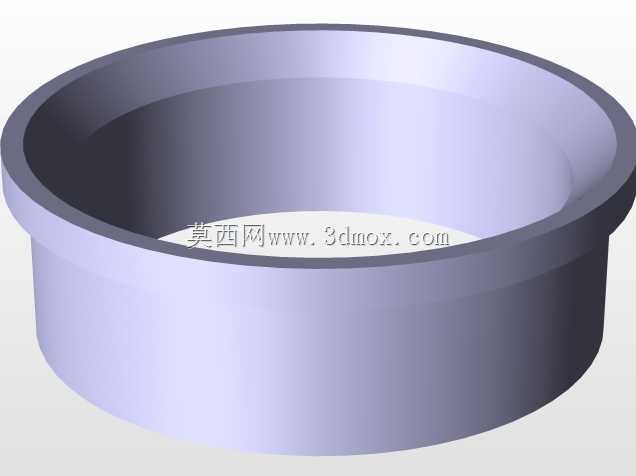

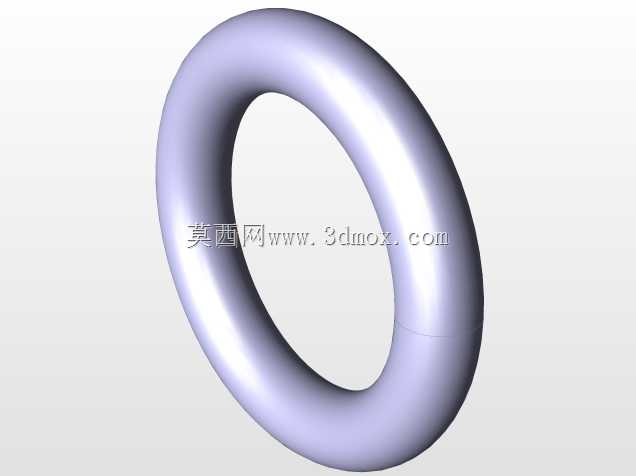

　　从功能特性上看，该截止阀采用锥面密封副结构，阀瓣与阀座的密封锥面角度设计为45度，相比平面密封结构，在相同启闭力矩下能获得更高的密封比压，截断低压气体、低粘度液压油、洁净水等介质时可实现零泄漏，同时阀瓣启闭行程仅为通径的四分之一，相比同通径闸阀的启闭行程缩短60%以上，响应速度更快，适合需要频繁启闭切换管路通路的工况。设计过程中优先考虑了安装适配性，整体外圆柱面的公差按h7级加工，可直接穿装在集成阀块的预制安装孔内，通过圆柱面的两道O型圈实现外圆密封，不需要额外配置法兰连接螺栓，安装时仅需从轴向插入阀块即可完成定位，相比法兰连接的阀件，安装工时能缩短70%以上。

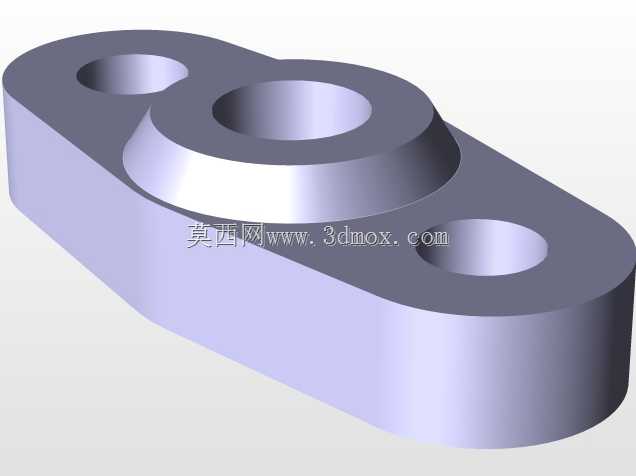

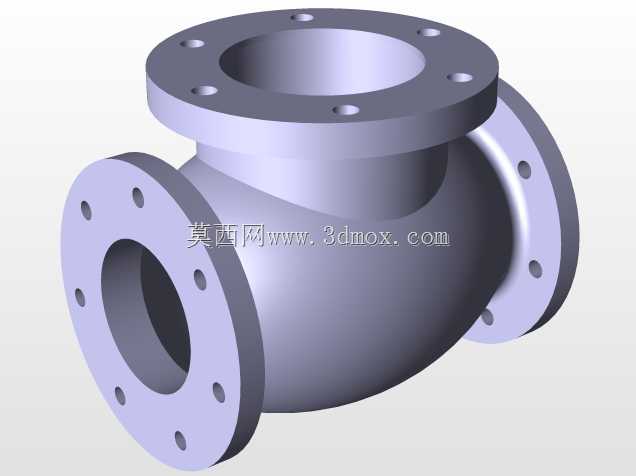

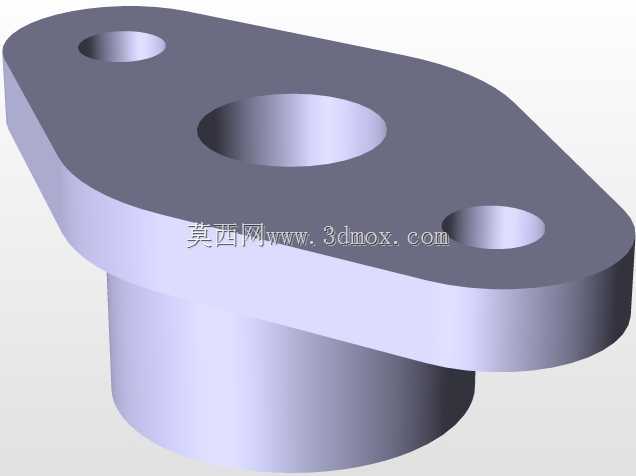

　　阀体的进出流道采用直通式等径设计，流道内部没有突兀的变径或直角转折，介质流经时的局部阻力系数仅为0.8，远低于角式截止阀2.5以上的阻力系数，能有效降低管路输送过程中的压力损失，在长距离输送支管上应用时，可减少泵组的扬程损耗。结构设计上，阀杆与阀瓣采用一体式加工结构，取消了常规截止阀的阀瓣连接销，避免了长期启闭冲击下连接销断裂脱落的故障风险，阀杆的密封采用组合式填料结构，底层为聚四氟乙烯成型填料，上层为丁腈橡胶O型圈，既能耐受一定的介质温度，又能补偿阀杆往复运动产生的磨损，在额定工作压力1.6MPa的工况下，填料的免维护使用寿命可达12000次启闭循环。安装边界方面，该阀件的轴向总长度为通径的6倍，外圆直径为通径的2.2倍，安装时仅需在阀块上加工对应直径的安装通孔，以及两个与流道对中的介质进出孔即可，不需要额外加工密封槽或螺栓孔，对安装面的平面度要求不超过0.1mm即可满足密封要求，适配绝大多数常规机加工的阀块安装面。在实际选型应用中，该结构的截止阀更适合介质洁净度较高的管路，如果介质中含有固体颗粒杂质，可在阀前加装精度不低于80目的过滤器，避免颗粒杂质卡滞在密封锥面处造成密封失效。

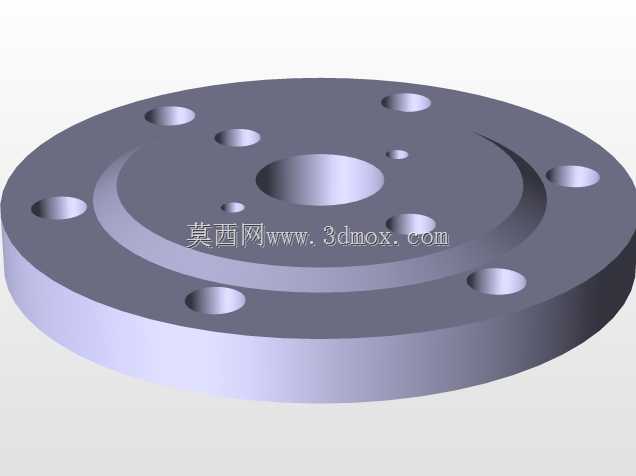

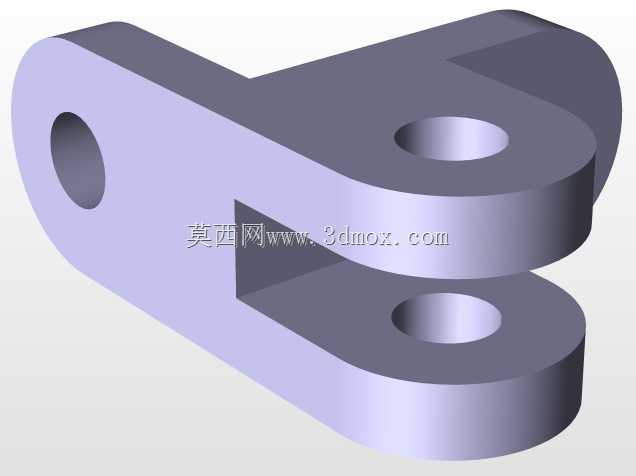

　　另外该结构的启闭操作端设计在圆柱阀体的轴向端面，可适配电动、气动执行器的直连安装，执行器与阀体通过端面的三个均布螺纹孔连接，不需要额外的连接支架，能进一步压缩整体安装长度，在空间受限的移动设备液压系统、小型自动化设备气路系统中应用优势明显。流道的内壁粗糙度设计为Ra1.6，能减少介质流动时的紊流产生，降低管路振动与噪音，在对噪音控制有要求的实验室、医疗设备管路中应用时，不需要额外加装消音元件即可满足噪音要求。阀体的壁厚按1.6MPa额定工作压力的1.5倍安全系数设计，采用金属材料加工时，可耐受最高120摄氏度的介质温度，若更换密封件材质，还可拓展应用到弱腐蚀介质的输送管路中。
