阀门配套用双铰接耳式滑块结构

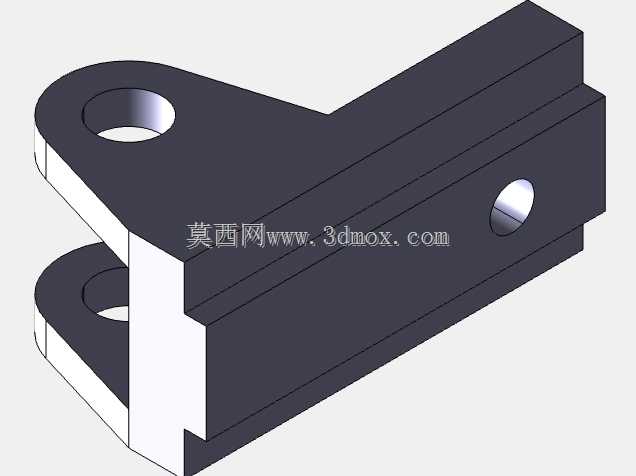

　　在工业流体控制管路系统中，这类滑块是阀块组件里承担运动导向与载荷传递的核心衔接零件，主要适配需要直线往复位移配合铰接摆动的阀组工况，常见于工艺管线上的调节阀、切断阀的执行机构与阀体阀芯的连接部位，也会出现在仪器仪表类小型控制阀的内部传动链路中，负责把执行端输出的直线推力平稳传递到阀芯调节端，同时抵消装配过程中产生的微小同轴度偏差，避免运动卡滞。从结构设计来看，零件主体采用长方体块状基体，一端延伸出上下平行的双铰接耳结构，耳板上加工同轴的通孔，用于穿装铰接销轴，和执行机构的输出摆臂或者传动连杆形成转动副，这种双耳式的铰接设计相比单耳结构，能大幅提升连接的抗侧向载荷能力，减少销轴受弯变形的风险，适合阀组动作过程中存在小幅摆动的传动场景。

　　基体侧面加工有垂直于滑块长度方向的横向通孔，这个孔位用于和阀芯或者阀杆端部的连接销配合，把滑块的直线运动同步传递到阀芯，实现阀门开度的调节或者通断动作。基体的平直外表面是导向配合面，装配时会嵌入阀块对应的导向槽内，运动过程中沿着槽壁做直线往复滑动，因此设计时对导向面的平面度、平行度都有明确的形位公差要求，避免滑动过程中出现别劲、爬行的问题，影响阀门调节的线性度。

　　设计过程中首先要匹配阀块内部的安装空间，确定滑块基体的长宽高尺寸，确保滑块在全行程运动范围内不会和阀块内腔的其他零件发生干涉，铰接耳的中心距需要和配套传动连杆的安装孔距匹配，保证铰接后摆臂的运动角度符合阀门全行程的动作要求，横向销孔的位置要和阀杆的连接位置对正，避免装配后产生附加的侧向力作用在阀杆上，加速阀杆密封件的磨损。导向面的宽度设计需要兼顾导向稳定性和滑动阻力，宽度过小会导致导向精度不足，运动过程中容易出现偏斜，宽度过大则会增大滑动摩擦面的面积，提升动作阻力，对执行机构的输出推力要求更高。

　　铰接耳的厚度需要根据阀门最大工作压差下的推力载荷做强度校核，确保在最大载荷下耳板不会出现弯曲变形，销轴孔的内壁需要做适当的硬化处理，减少反复铰接转动带来的磨损，延长零件的使用寿命。这类滑块在实际工况中，除了承受轴向的推力载荷，还需要承受阀组动作过程中传动链路带来的小幅侧向力，因此基体的材质通常会选用具备一定强度和耐磨性能的金属材料，导向面可以根据实际使用需求做表面处理，降低摩擦系数，提升滑动顺畅度。装配时需要先将滑块装入阀块的导向槽内，确认滑动全程无卡滞之后，再分别装入铰接销轴和阀杆连接销，装配后需要手动动作数次，检查铰接部位转动灵活、滑块滑动无阻滞，才能进行后续的阀组总装。在阀门的实际运行过程中，滑块的运动顺畅度直接影响阀门的动作响应速度和调节精度，如果滑块出现磨损卡滞，会导致阀门动作滞后，甚至出现阀芯不到位的情况，引发管路内流体控制失效的问题，因此这类零件的尺寸精度和形位公差控制是阀块组件加工中的重点环节。
