二冲程发动机密封垫圈结构设计

　　在小型通用动力、园林机械、摩托越野车型的动力单元配套场景中，二冲程发动机的密封可靠性直接决定整机运行的压缩比稳定性，一旦密封界面出现泄漏，会直接导致缸压不足、动力输出衰减、燃油混合气窜漏等一系列故障，而这类环形密封垫片作为缸体结合面的核心密封元件，是二冲程发动机装配环节中不可或缺的基础零件。从实际工况适配角度出发，这类垫片的设计需要匹配二冲程发动机高频往复运动下的热胀冷缩形变，同时耐受燃油混合气与燃烧后废气的腐蚀，还要在螺栓预紧力的作用下保持均匀的面压分布，避免局部应力集中导致的垫片压溃或者密封失效。

　　设计过程中首先要明确安装边界的尺寸约束，垫片的内孔直径需要完全避让缸套或者活塞运动的外围边界，不能出现任何突出内孔的结构干涉活塞往复行程，外圆尺寸则要完全覆盖结合面的密封槽或者密封平面，同时预留出螺栓安装孔的避让位置，保证装配时垫片可以精准落位，不会出现偏移错位。从结构特性来看，这类环形垫片采用等截面的扁平环体设计，厚度根据密封面的平面度公差、材质压缩回弹率来确定，常规工况下厚度控制在0.5mm到2mm区间，具体数值需要结合结合面的加工粗糙度调整，如果结合面加工粗糙度较高，需要适当增加垫片厚度来填补微观的平面凹凸，保证密封界面的连续性。材质选择上需要兼顾耐热性、耐油性与压缩回弹性，不同功率等级的二冲程发动机对垫片材质的要求存在差异，小排量低负荷机型可以采用耐油石棉橡胶或者复合密封材质，高负荷高转速机型则需要采用金属包覆垫片或者多层金属复合结构，避免高温下垫片材质老化失效。在实际装配场景中，这类垫片的安装需要严格控制螺栓的拧紧顺序与拧紧力矩，按照对角线顺序分步拧紧到规定力矩，避免垫片受力不均出现局部压合不实的问题，同时装配前需要彻底清理结合面的旧垫片残留、油污与杂质，保证结合面的清洁度，任何细小的杂质夹在密封面之间都会成为泄漏点。

　　从功能实现逻辑来看，垫片的核心作用是填补两个结合面之间的微观间隙，阻断燃烧腔与外界的连通通道，保证缸内压缩压力达到设计值，同时阻隔润滑油、冷却液的窜通，避免不同介质之间出现混流。设计阶段需要通过三维建模精准还原垫片的内外径尺寸、厚度参数，同时模拟装配状态下的形变情况，验证在额定预紧力下垫片的压缩量是否在材质允许的弹性范围内，避免过度压缩导致垫片失去回弹能力，在发动机冷热交变工况下出现密封泄漏。这类环形密封结构除了应用在二冲程发动机的缸体结合面，还可以适配在排气管接口、曲轴箱结合面等位置，不同位置的垫片在尺寸、材质上会根据工况做针对性调整，比如排气管位置的垫片需要更高的耐温性能，曲轴箱位置的垫片则需要更好的耐机油腐蚀性能。

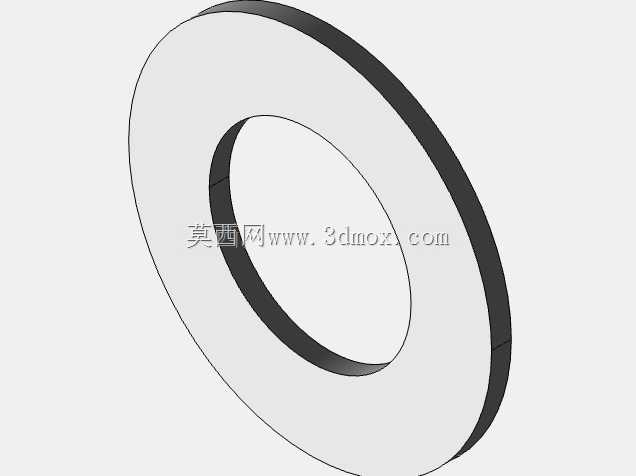

　　在三维建模过程中，需要严格保证环体的同轴度公差，内孔与外圆的同轴度误差控制在0.1mm以内，避免装配时出现偏心导致局部密封宽度不足，同时环体的两个端面需要保证平行度，平行度误差不超过0.05mm，保证压紧时整个环面受力均匀。对于维修替换场景来说，这类垫片的尺寸精度直接决定维修后的发动机性能，如果垫片尺寸偏差过大，会出现密封压合宽度不足、内孔干涉运动部件、外圆与周边零部件产生干涉等问题，所以建模时需要严格对照发动机结合面的实际尺寸进行参数化设计，预留合理的公差范围，兼顾加工可行性与装配适配性。很多维修场景中出现的二冲程发动机动力不足、启动困难问题，追根溯源都是密封垫片选型或者安装不当导致的缸压泄漏，所以看似结构简单的环形垫片，实际上对发动机的整机性能有着至关重要的影响，设计过程中不能因为结构简单就忽略尺寸精度与材质适配的要求，需要结合具体的应用工况做全面的校核验证。
