径向星形活塞发动机核心结构设计方案

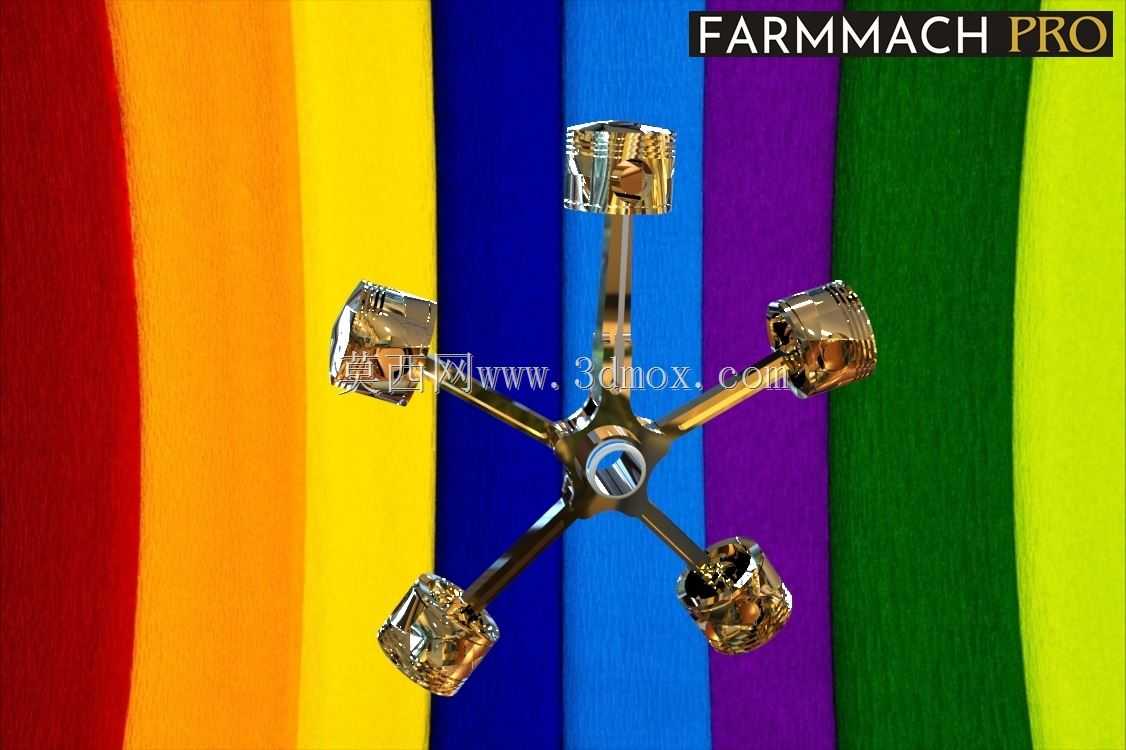

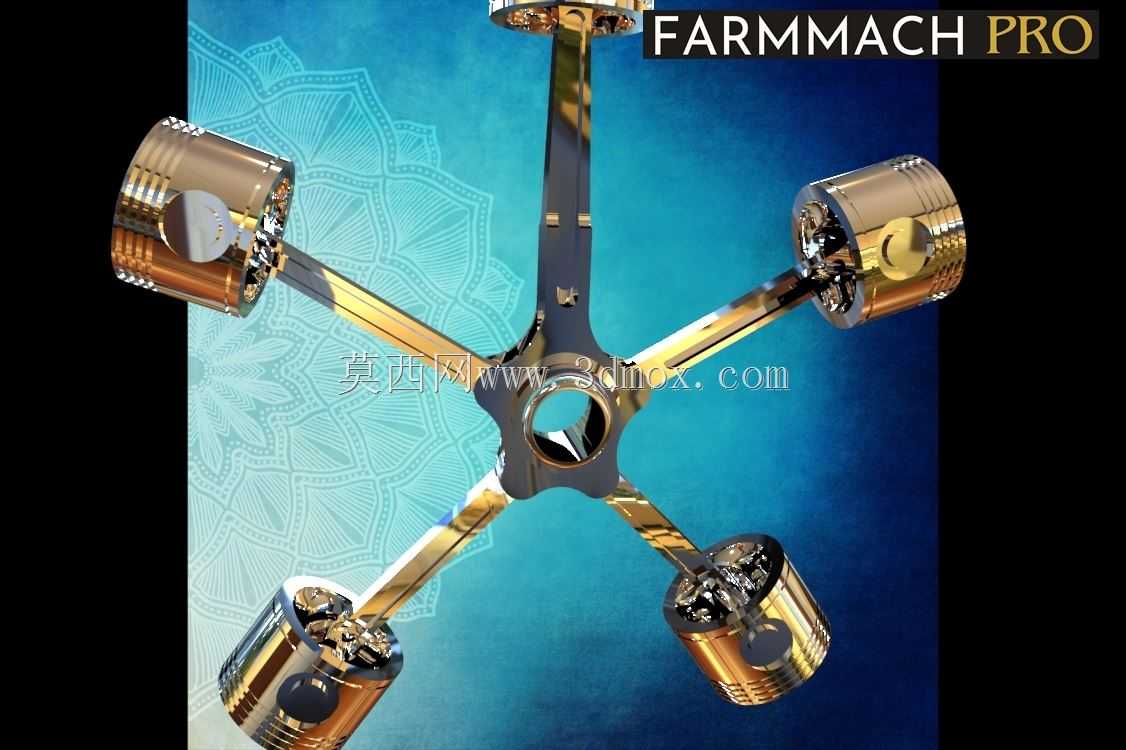

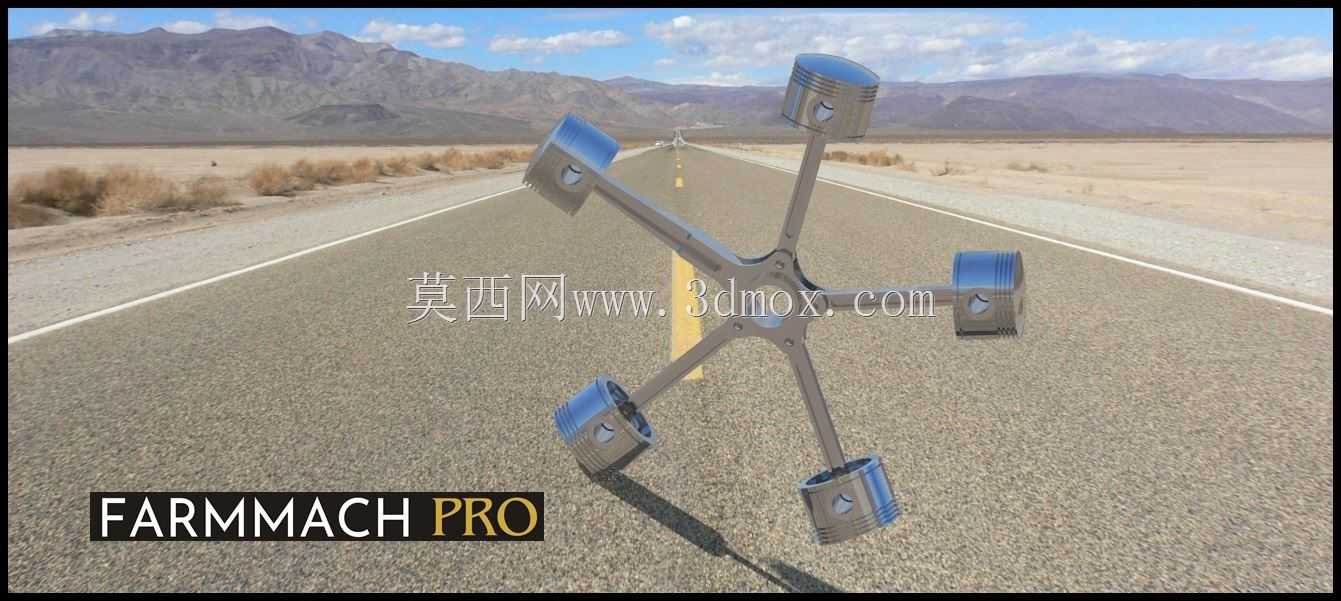

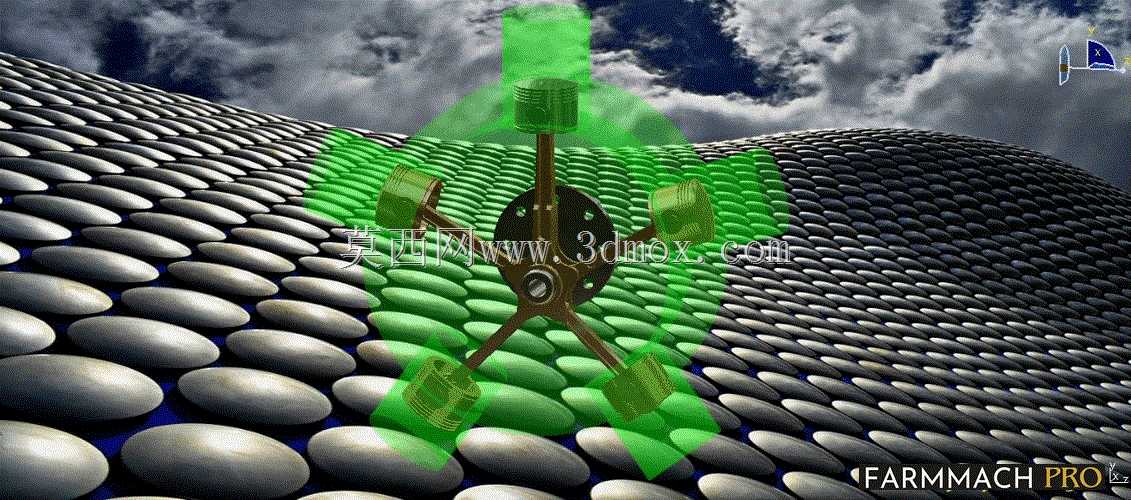

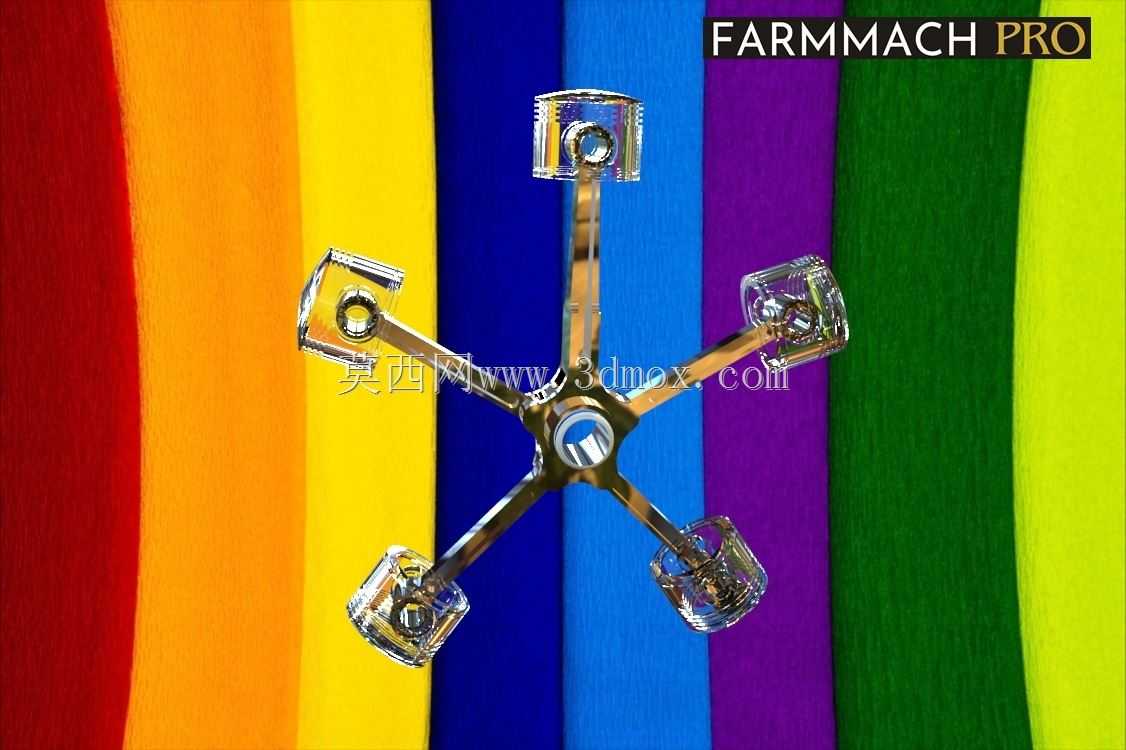

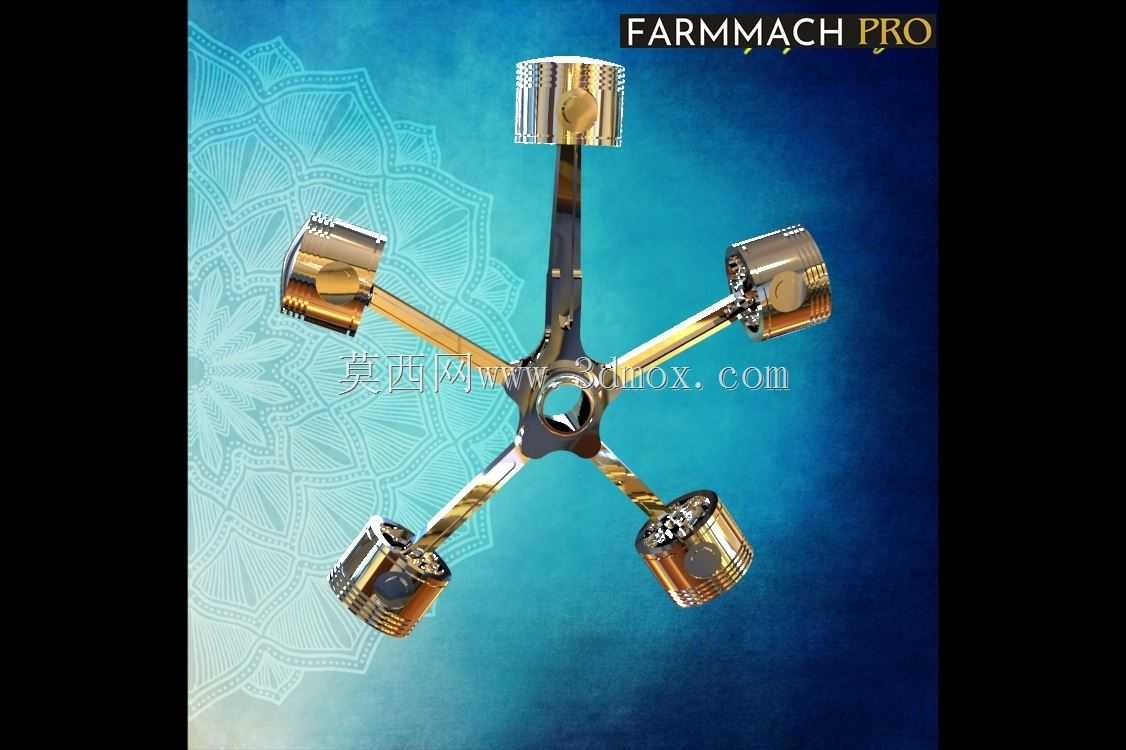

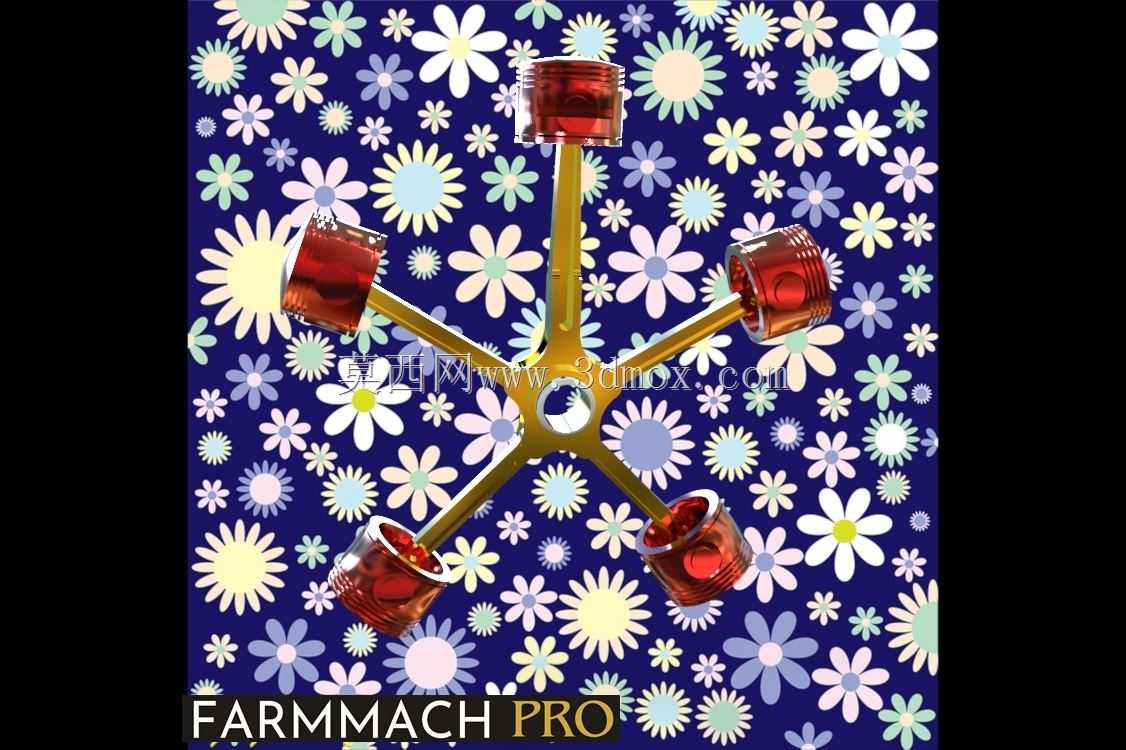

　　在轻型通航动力、小型农用作业机械、复古航空复刻装备的动力选型场景中，径向排布的星形发动机始终占据不可替代的位置，这类动力单元凭借紧凑的轴向尺寸、优异的风冷散热效率、对称的载荷分布特性，在对动力单元重量、径向空间利用率有严苛要求的场景下，比直列、V型排布的动力单元更具适配优势。本次呈现的星形发动机核心结构，围绕五缸径向对称布局完成整体构型搭建，所有活塞组件围绕中心曲柄轴呈等角度圆周分布，每一组活塞连杆都与中心曲柄销形成稳定的传动配合，做功行程中相邻气缸的点火间隔均匀分布，能大幅降低曲轴运转的冲击载荷，减少动力输出端的扭转振动，不需要额外加装大尺寸平衡块就能实现运转平顺性的优化。

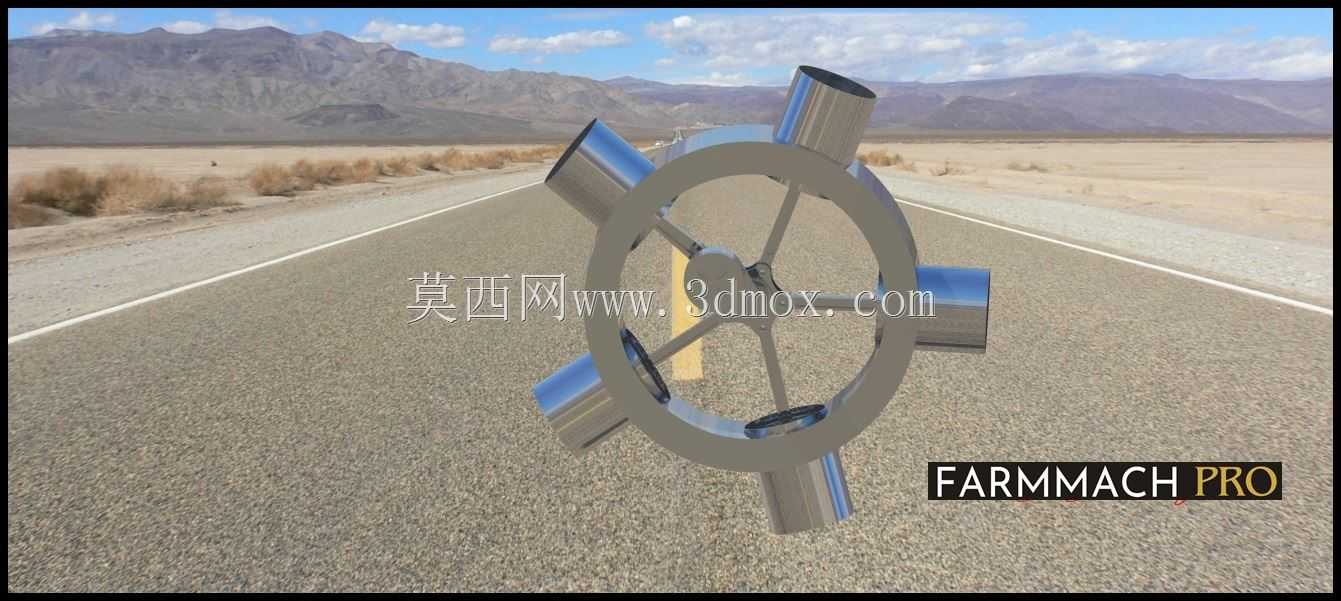

　　从实际工程落地的角度看，这类星形发动机的安装边界以中心曲轴轴线为定位基准，所有气缸的外轮廓形成规则的圆周外包络面，安装法兰布置在曲轴输出端的机匣位置，能直接对接螺旋桨传动座、作业机具输入轴等负载端结构，轴向总长度远小于同等排量的直列多缸发动机，不需要在设备端预留过长的动力舱空间，尤其适配前置动力输出的轻型作业装备。设计过程中优先考虑了组件之间的运动干涉校验，每一组活塞的往复行程、连杆的摆动角度都经过运动学仿真验证，活塞在上止点、下止点位置时，连杆与曲轴曲柄、相邻气缸的内壁都保留了足够的安全间隙，不会出现运动过程中的剐蹭卡滞问题。气缸与中心机匣的连接采用定位止口配合结构，能保证每一组气缸的轴线都精准指向曲轴中心，避免因安装偏差导致活塞偏磨、连杆受力异常的问题。活塞组件的裙部型线、活塞环槽的位置都参考成熟内燃机的设计参数，能保证燃烧室的密封性能，减少做功过程中的燃气泄漏，提升动力转换效率。曲轴的润滑油道沿中心轴线布置，能通过离心作用将润滑油输送到每一组连杆轴颈、活塞销位置，在高转速运转工况下保证各摩擦副的润滑可靠性，避免出现干磨烧蚀的故障。

　　散热结构依托气缸外壁的裸露布置实现自然风冷，不需要额外设计复杂的水冷管路、散热水箱结构，能进一步降低动力单元的整体重量，减少附属结构占用的空间，在野外作业、低空飞行等维护条件有限的场景下，能大幅降低设备的维护难度，减少故障排查的工作量。从结构功能的角度看，这套星形发动机的动力输出特性偏向中低转速大扭矩，在额定转速区间内就能输出足够的作业扭矩，不需要搭配大减速比的减速机构就能直接驱动负载，能简化整套动力系统的传动链路，提升传动效率。中心机匣的集成化设计将曲轴支撑、气缸安装座、润滑油腔整合为单一整体构件，减少了连接密封面的数量，能降低润滑油泄漏、连接螺栓松动的故障概率，提升整机的结构可靠性。

　　在三维建模过程中，所有配合面的公差带都按照通用内燃机的加工精度要求设定，定位止口采用过渡配合，连接螺栓孔的位置度公差满足批量加工的装配要求，不需要额外的修配工序就能完成组件的总装。对于从事小型动力单元研发、复古装备复刻、教学教具开发的结构设计人员来说，这套完整的星形发动机结构模型能直接作为方案设计的参考基底，可根据实际的排量需求、动力指标调整气缸缸径、活塞行程、曲柄半径等核心参数，快速衍生出适配不同场景的定制化动力方案，不需要从零开始搭建基础结构，能大幅缩短前期方案设计的周期，减少基础结构校验的工作量。
