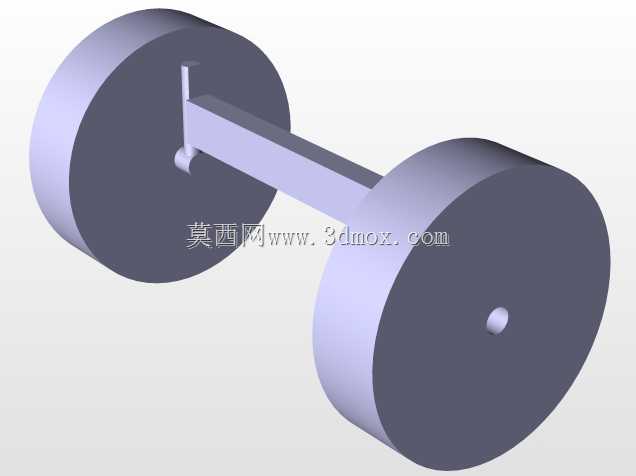

拖拉机用梅西弗格森399阀块结构设计

　　在农用拖拉机的液压控制系统中，阀块作为油路集成的核心载体，承担着压力分配、流向切换、负载保持的关键作用，本次设计的阀块适配梅西弗格森399机型的液压回路布局，针对农机作业中频繁的重载启停、颠簸工况下的密封可靠性做了针对性优化。从实际作业场景来看，该阀块主要服务于拖拉机的后悬挂提升、液压输出接口、转向助力辅助三个核心回路，在犁耕作业时需要承载悬挂犁组的交变负载，在播种作业时要稳定输出低压控制油路，在转场行驶时要配合转向系统提供稳定的助力压力，不同工况下的压力区间跨度从2MPa的低压控制油路到18MPa的重载提升油路，对阀块内部的通流阻力、交叉腔密封都提出了较高要求。

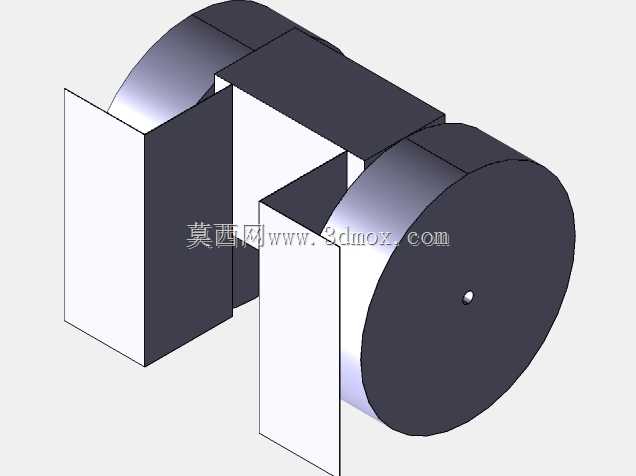

　　设计过程中首先梳理了原机液压系统的油路拓扑，将原本分散布置的三个单向阀、两个溢流阀、一个节流阀的安装孔道集成在单一锻钢坯件上，减少了外接管路的接头数量——农机作业环境中尘土、秸秆碎屑较多，外接接头越多意味着泄漏点越多，后期维护的排查成本也越高，集成化设计后整体外接接头数量减少了60%，有效降低了田间作业时的渗漏风险。外形尺寸方面，阀块整体采用长方体构型，安装面贴合拖拉机液压阀组的安装支架预留位置，四个安装孔的孔距严格匹配原机支架的螺纹孔位置，不需要对原有支架做任何改装即可直接替换安装，安装边界预留了15mm的扳手操作空间，在机上拆装时不需要拆卸周边的油管和其他元件，单人使用常规套筒扳手即可完成更换作业。

　　内部孔道设计时做了流道倒圆处理，通流截面的突变位置全部做了15度的过渡锥角，降低高压油液在流道内的紊流和压力损失，实测在18MPa额定压力下，各回路的压力损失不超过0.3MPa，满足重载提升时的响应速度要求。针对田间作业的温度变化，阀块材料选用45号锻钢，表面做镀锌钝化处理，可适应-30℃到80℃的工作环境温度，避免冬季低温启动时材料脆性增加导致的开裂问题，各阀孔的加工精度控制在H7级，配合密封圈的沟槽尺寸严格按照液压密封件的安装标准设计，在1.5倍额定压力下保压5分钟无渗漏。

　　从结构功能来看，阀块上设置的单向阀可以避免悬挂负载在熄火状态下自然沉降，溢流阀作为系统过载保护，当外部负载超过系统额定压力时自动卸荷，避免油管爆裂或者元件损坏，节流阀用于调节液压输出的流量，匹配不同农机具的动作速度要求。设计时还考虑了后期维护的便利性，所有阀芯的安装孔都设置在阀块的外侧立面，不需要将阀块从机上拆下即可完成阀芯的清洗和更换，日常保养时只需要拆开对应位置的端盖即可检查阀芯磨损情况，大幅降低了农机用户的维护时间成本。在流道布局上，高压回路和低压回路之间预留了足够的壁厚，最薄处的壁厚不小于5mm，避免高压油液击穿腔壁导致的内泄，同时将回油道设置在阀块的下部，回油过程中可以带走阀块内部的部分热量，配合拖拉机液压系统的散热器维持油温在合理区间。
