拖拉机湿式制动器夹紧力调节结构

　　在农用拖拉机的作业场景中，湿式制动器长期处于泥泞、扬尘、重载的复杂工况，频繁的制动动作会让摩擦衬片持续产生磨损，常规制动结构在衬片磨损后会出现踏板行程增大、制动力矩不足的问题，甚至引发制动跑偏、制动失效的安全隐患，这套结构正是针对这类田间作业的实际痛点设计。从功能逻辑上看，该结构核心承担两个关键作用，一是对制动输入的夹紧力进行放大，让驾驶员施加的踏板力经过机构传递后，能够输出足够大的轴向夹紧力，压紧摩擦副实现可靠制动，避免重载下坡、带农具作业时制动力不足的问题；二是集成了扭矩补偿式的衬片磨损调节功能，当摩擦衬片磨损导致间隙增大时，机构会在制动动作过程中自动补偿磨损量，始终保持摩擦副之间的合理间隙，不需要人工频繁调整制动间隙，大幅降低农机的日常维护工作量。

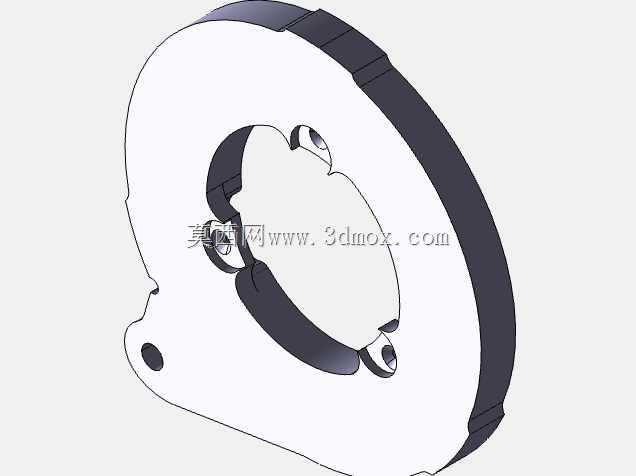

　　设计过程中首先考虑的是安装边界的适配性，整体采用环形盘式的主体结构，中心的异形花键孔直接与拖拉机驱动半轴配合，能够传递大扭矩的同时保证同轴度，避免制动过程中出现偏磨；主体外侧的异形轮廓不是随意设计的，是完全匹配拖拉机后桥壳体内部的安装空间，预留出了制动油路、回位弹簧、驻车制动棘爪的安装位置，不会和桥壳内部的其他传动部件产生运动干涉，侧面的定位销孔用于和桥壳上的固定支座连接，保证制动过程中机构本身不会发生周向转动。

　　结构上的力放大设计采用了杠杆式的力传递路径，将输入的轴向推力通过斜楔面的作用分解放大，相比传统的凸轮式制动机构，力的传递效率更高，同等输入力下能够获得更大的制动力矩，而且湿式环境下的润滑能够让斜楔面的磨损量大幅降低，延长机构的使用寿命。磨损补偿结构采用的是扭矩触发的自动调节逻辑，只有当衬片磨损量超过设定阈值、制动过程中传递的扭矩达到调节触发值时，调节机构才会动作，避免正常制动间隙下出现误调节导致的制动拖滞问题，调节的步长经过反复校核，既不会因为调节步长过大导致制动间隙过小引发摩擦片烧蚀，也不会因为步长过小导致补偿不及时。

　　在外形尺寸的设计上，整体的轴向厚度控制在桥壳预留的安装空间范围内，不会超出后桥的原有轮廓，不需要对现有拖拉机的后桥壳体做任何修改就可以直接替换原有制动结构，适配性极强；环形主体的外径尺寸匹配摩擦片的内径，保证夹紧力能够均匀作用在摩擦片的整个环形摩擦面上，避免局部压力过大导致的衬片偏磨、开裂问题。实际作业过程中，当驾驶员踩下制动踏板，制动推力首先作用在机构的输入端，经过力放大结构后将均匀的轴向夹紧力施加在两侧的摩擦衬片上，让摩擦副紧密贴合产生制动力矩，实现车轮的减速；当衬片磨损导致间隙增大，制动过程中机构的相对转动角度会超过设定值，触发扭矩补偿调节装置，自动调整机构的轴向工作长度，补偿掉磨损产生的间隙，让制动踏板的行程始终保持在合理范围内，保证制动响应的一致性。这套结构没有采用复杂的电子控制元件，完全依靠纯机械结构实现力放大和自动磨损补偿，在农用机械的恶劣作业环境下可靠性更高，不会因为泥水侵入、电路故障导致功能失效，非常适合大马力农用拖拉机的湿式制动系统使用，能够有效提升制动系统的使用寿命，降低故障发生率，减少农机用户的维护成本和停机时间。
