带安装底座的V型导向滚轮组件结构

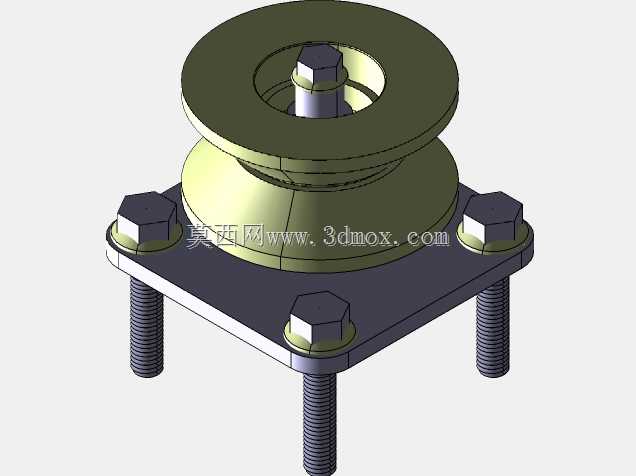

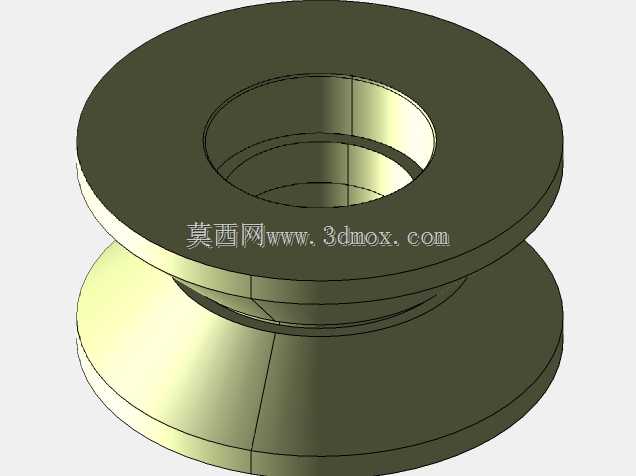

　　这类V型滚轮组件最常出现在重载直线导向工位、轻型起重吊点导向、自动化生产线的物料滑移轨道、阀门阀杆的行程限位导向场景中，区别于普通平槽滑轮，V型槽的结构设计可以同时承受径向载荷与少量轴向窜动带来的侧向力，避免运行过程中出现绳索、导轨条脱槽的故障。从结构组成来看，整个组件分为V型轮体、中心紧固轴、方形安装法兰、锁紧螺栓四个核心部分，轮体的V型槽夹角通常取90度，适配市面上绝大多数直径4-12mm的钢丝绳、圆钢导轨以及尼龙牵引绳，槽面做了等半径圆角过渡，不会在长期运行中磨伤牵引件表面。

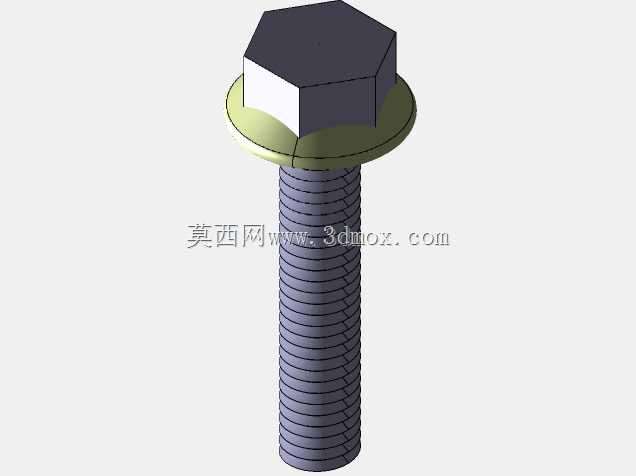

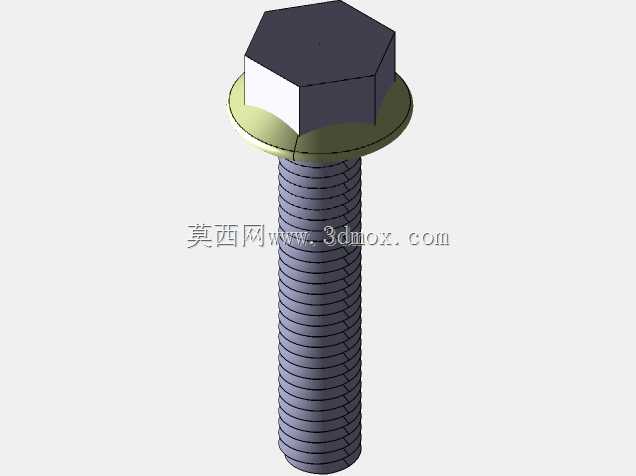

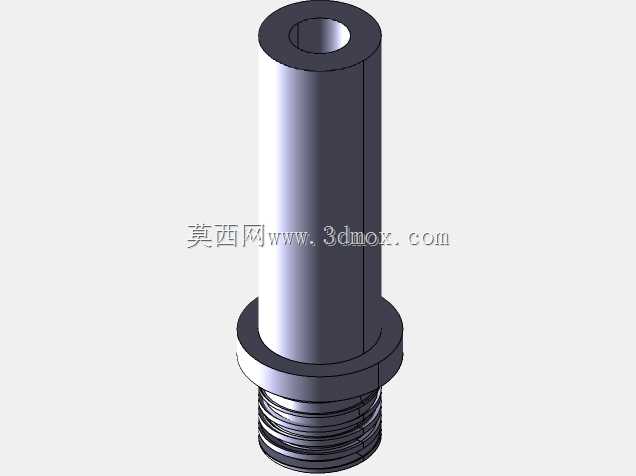

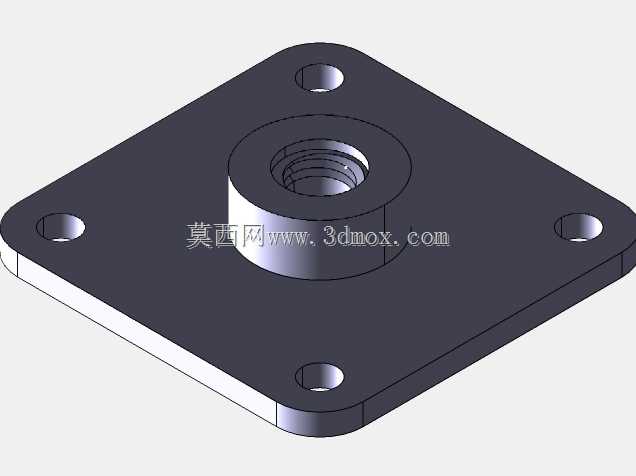

　　中心轴采用六角头螺栓结构，轴肩位置做了台阶限位，轮体与轴之间预留了0.2-0.3mm的转动间隙，装配时不需要额外加装轴套，直接靠螺栓与法兰的螺纹锁紧即可固定轮体的轴向位置，轮体可绕中心轴自由转动，转动阻尼控制在0.5N·m以内，空载状态下轻轻拨动即可连续转动3圈以上。底部的方形安装法兰采用四角通孔设计，四个安装孔的位置度公差控制在0.1mm以内，适配M8规格的安装螺栓，法兰厚度为8mm，安装时可以直接贴合在设备的安装面，不需要额外加工沉台，四个伸出的螺柱既可以作为穿装固定件，也可以在需要调整安装高度时搭配螺母调节法兰与安装面的间距，适配不同厚度的设备壁板安装需求。设计过程中首先要核算轮体的承载能力，轮体的轮缘外径取100mm，槽底直径为60mm，单轮额定静载荷可达5kN，动载荷为2.5kN，完全满足轻型物料输送、小型闸门启闭、手动吊具导向的载荷要求。轮体的中心孔与中心轴的配合采用间隙配合，避免长期运行后因锈蚀、杂物卡滞导致轮体无法转动，法兰与轮体之间预留了2mm的间隙，防止装配时法兰端面与轮体端面发生摩擦，增加转动阻力。

　　安装边界方面，整个组件总高度为120mm，法兰边长为80mm，四个安装孔的中心距为60mm，安装时只需要在安装面加工四个对应位置的Φ9通孔即可完成固定，不需要额外加工定位销孔，依靠螺栓的预紧力即可满足定位要求，安装后V型槽的中心高度为70mm，牵引件的进出方向可以沿360度任意调整，不需要额外调整组件的安装角度。在实际使用场景中，这类V型轮组件经常被替换用于老旧起重设备的导向轮改造，相比原有的铸铁滑轮，该结构的安装方式更灵活，不需要拆解原有设备的机架结构，直接在机架表面打孔即可固定，维护时只需要松开中心轴的锁紧螺母即可更换轮体，不需要拆卸整个法兰座，大幅降低了设备维护的工时成本。

　　在自动化生产线的滑移工位中，该组件可以作为圆导轨的支撑滚轮，V型槽直接卡在圆导轨表面，每间隔500mm安装一组即可完成长距离导轨的支撑，相比直线导轨的成本降低60%以上，适合低精度、大载荷的往复运动工位使用。设计时还考虑了户外使用的场景，所有金属件的表面都做了氧化处理，具备基础的防锈能力，在无强酸强碱的户外环境下可以连续使用3年以上不需要做表面维护，轮体的槽面做了加厚处理，磨损量达到2mm时才需要更换轮体，正常工况下使用寿命可达5年以上。需要注意的是，该组件不能作为高速运动的滚轮使用，适用的线速度不超过1m/s，高速运行时需要额外加装轴承结构来降低转动阻力，避免轮体与轴之间快速磨损。在阀门阀杆的导向场景中，该组件可以限制阀杆的径向位移，避免阀杆长期受侧向力出现弯曲变形，V型槽可以同时适配圆形阀杆与带键槽的阀杆，不需要额外定制导向套，安装时直接将法兰固定在阀门的支架上即可，调整轮体的位置让V型槽贴合阀杆表面，锁紧中心轴即可完成装配，相比传统的铜套导向结构，该结构的摩擦力更小，阀门启闭时的阻力降低40%，同时不会出现铜套磨损后卡滞阀杆的问题。
