CATIA设计六角锁紧螺母工程结构

在流体控制、工业管路、仪器仪表装配场景中，螺纹连接的防松可靠性直接决定整套设备的长期运行稳定性，六角锁紧螺母作为最常用的可拆卸防松紧固件，广泛应用在阀块集成、仪表安装、汽车管路、工业设备装配等需要频繁拆装且要求连接副不松脱的工位。不同于普通六角螺母仅依靠螺纹预紧力实现连接，这类锁紧螺母通过自身结构的形变或螺纹副的过盈配合，在振动、温度交变、载荷波动的工况下仍能保持足够的锁紧力矩，避免连接松动引发的介质泄漏、部件移位、设备故障等问题。

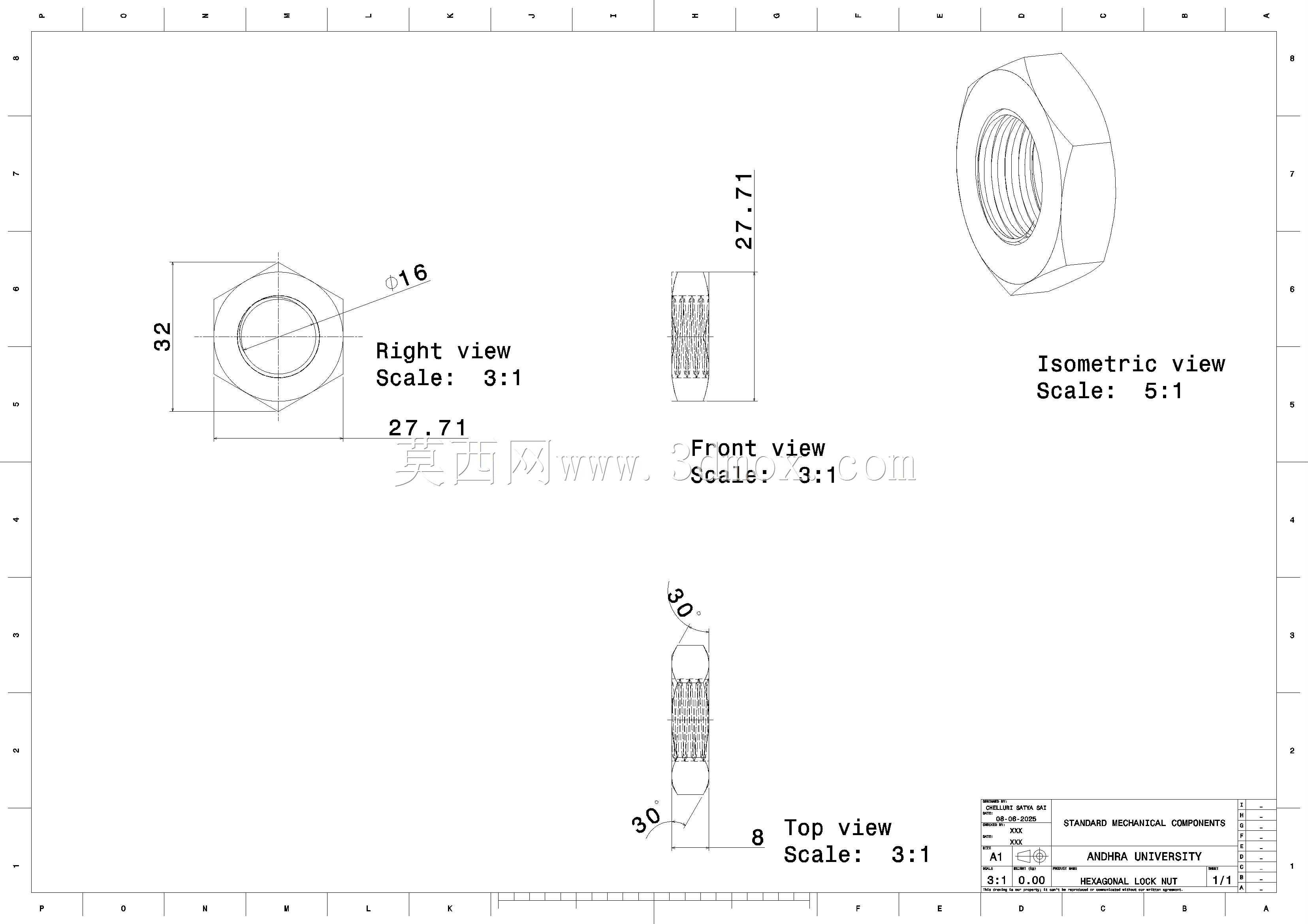

从实际设计逻辑来看，这款六角锁紧螺母的建模过程完全遵循机械加工与装配的工艺要求，首先确定螺纹规格适配对应公称直径的外螺纹件，六角对边尺寸符合通用紧固件的标准公差范围，保证常规扳手、套筒工具可以直接完成装拆操作，不需要定制专用工装。从工程图给出的尺寸边界来看，螺母对边尺寸为27.71mm，对应适配M16规格的外螺纹，整体厚度为27.71mm，比同规格普通六角螺母厚度更大，这部分增加的厚度正是为了实现锁紧功能的结构预留——无论是全金属锁紧的压点形变结构，还是嵌装非金属锁紧圈的结构，都需要足够的轴向空间来布置防松结构，同时保证螺纹啮合长度满足载荷要求，避免螺纹滑牙。顶部30°的倒角结构一方面是为了装配时快速对中螺纹，减少外螺纹拧入时的错牙风险，另一方面也去除了加工后的锐边毛刺，避免装配过程中划伤操作人员或损坏密封件。

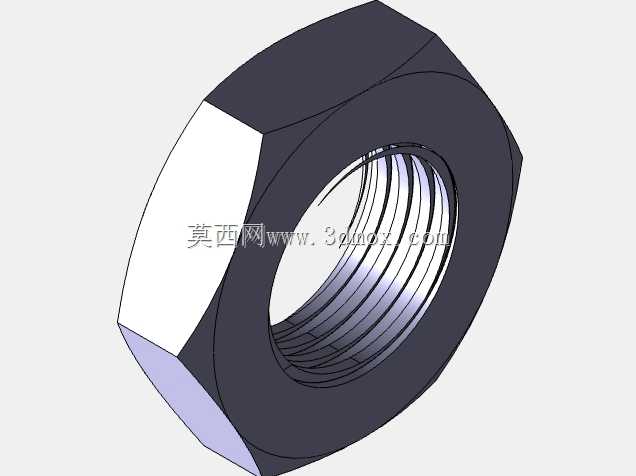

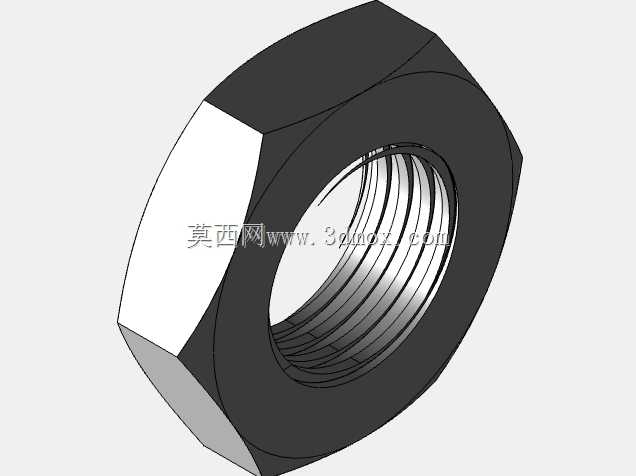

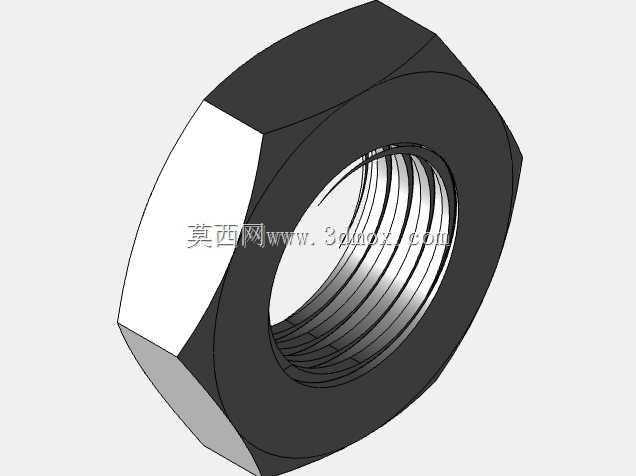

设计过程中首先要明确安装边界：螺母六角外接圆直径为32mm，这意味着安装位置需要预留至少不小于该直径的操作空间，保证套筒可以完全套入六角部分完成拧紧操作，不会和周边的阀块凸台、管路接头、仪表壳体产生干涉。螺纹部分的建模严格遵循普通螺纹的基本牙型标准，中径公差带适配常用的6g/6H配合等级，既保证拧入时的顺畅度，又不会因为配合间隙过大导致预紧力不足。多视图的工程表达完全覆盖了生产检验的需求：右视图清晰标注六角外形与螺纹内孔的位置度，保证六方对称度满足扳拧受力均匀的要求，不会出现拧转时打滑、棱角过早磨损的问题；前视图标注整体厚度与螺纹段长度，明确锁紧结构的布置位置；俯视图补充端部倒角尺寸，明确螺纹入口的引导结构参数；等轴测视图直观呈现整体外形，帮助加工、检验人员快速理解零件形态。

在实际选型应用中，这类六角锁紧螺母不需要额外搭配弹簧垫圈、止动垫片等防松零件，就能达到可靠的防松效果，一方面减少了装配时的零件数量，降低供应链管理与装配操作的复杂度，另一方面也避免了垫圈类零件在长期振动后出现的碎裂、移位问题，尤其适合阀块这类安装空间紧凑、不允许过多附加零件的集成装配场景。在阀块集成的液压、气动回路中，螺母需要承受管路内介质压力波动带来的轴向冲击，同时设备运行时的持续振动会持续作用在螺纹连接副上，普通螺母在这种工况下经过数百小时运行就可能出现预紧力下降，而这款锁紧螺母通过螺纹副间的附加阻尼力矩，即使在部分预紧力损失的情况下，仍能保持足够的锁紧力，防止接头松动引发的介质泄漏。

建模过程中需要特别注意几个工艺细节：一是六角部分的棱边需要做微小的倒钝处理，避免热处理后棱边应力集中导致的开裂问题，同时也提升电镀、氧化等表面处理的覆盖均匀度；二是螺纹起始端的不完整牙型需要做收尾处理，符合螺纹退刀的工艺要求，和实际车削加工的零件形态保持一致，避免三维模型和实际加工零件出现形态偏差；三是锁紧结构的形变区域需要和螺纹段保持合理的间距，避免锁紧时的形变影响正常螺纹段的啮合精度，导致拧入力矩过大或者螺纹损伤。从安装适配性来看，这款螺母的厚度尺寸可以适配大部分需要防松的阀类安装场景，不需要对原有安装孔位、螺栓长度做特殊修改，就可以直接替换原有普通螺母实现防松升级，降低设备改造成本。在三维建模的参数化设置上，所有外形尺寸、螺纹参数都做了关联配置，后续如果需要适配其他螺纹规格，只需要修改对应参数就可以快速生成同系列不同规格的螺母模型，大幅提升同系列零件的设计效率，减少重复建模的工作量。
