阀块配套叉形连接机械零件结构

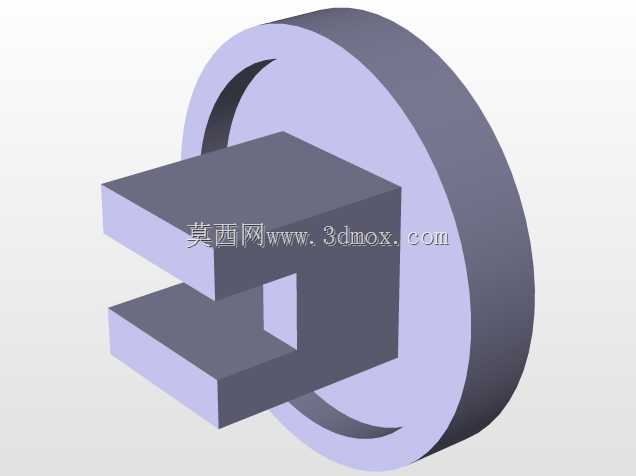

　　该零件属于阀类组件配套的连接类构件，主要应用在工业流体控制管路的阀组安装场景中，承担阀块与外部执行机构之间的扭矩传递、位移导向以及连接定位作用，在液压阀组、气动控制阀的安装工位中，这类零件需要同时兼顾安装同轴度、载荷承受能力以及装配便捷性，避免阀组动作过程中出现连接松脱、传动卡滞的问题。从结构设计来看，零件主体分为圆形法兰基座与叉形连接端两个功能区段，圆形基座部分预留了与阀块端面贴合的安装基准面，平面度公差控制在0.02mm以内，保证安装后与阀块端面完全贴合，不会出现流体渗漏或者连接应力集中的问题；基座中心区域做了避让槽设计，既可以减轻零件整体重量，也能为阀块内部的阀芯动作预留足够的运动空间，避免零件装配后干涉阀芯的正常往复行程。

　　叉形连接端采用对称的双凸耳结构，两个凸耳的平行度公差控制在0.03mm以内，凸耳上预留的销轴安装孔同轴度公差不超过0.015mm，保证销轴穿装后不会出现偏磨，传动过程中受力均匀，能够承受阀组切换动作时的瞬时冲击载荷，不会因为应力集中出现凸耳断裂的问题。设计过程中优先考虑了装配的工艺性，圆形基座的外圆边缘做了R1.5的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便操作人员快速对准阀块上的安装定位孔；叉形连接端的端部做了15度的导向斜角，在与外部执行机构的连接槽对接时，不需要反复调整角度就能顺利嵌入，降低现场装配的调整难度。

　　从安装边界来看，圆形基座的外径尺寸适配常规通径液压阀块的安装端面，安装孔的位置度公差符合阀类组件连接的通用标准，可以直接替换同规格的现有连接零件，不需要对原有阀块的安装结构做二次修改；叉形连接端的开口尺寸匹配常规标准销轴的直径范围，连接后销轴的剪切应力处于材料许用应力区间内，长期往复动作下不会出现销轴变形或者连接孔磨损超差的问题。零件的壁厚设计经过载荷校核，基座部分的壁厚满足16MPa工作压力下的结构强度要求，叉形凸耳的厚度可以承受最大200N·m的扭矩载荷，在阀组频繁启停、换向的工况下，不会出现结构变形导致的传动精度下降问题。

　　表面处理方面，所有加工面的粗糙度控制在Ra3.2以内，非加工面去除氧化皮后做防锈处理，能够适应工业车间内的常规湿度、油污环境，长期使用不会出现锈蚀卡滞的问题。在实际应用场景中，这类零件多用于中小型液压站的控制阀组、气动生产线的流体控制单元，安装在阀块与气缸、液压油缸的连接位置，将阀芯的直线动作传递到执行机构，同时抵消动作过程中产生的径向偏载，保护阀块内部的密封件不会因为偏载出现过早磨损。设计时没有采用多余的冗余结构，所有结构特征都服务于功能需求，既控制了零件的加工成本，也保证了长期使用的可靠性，在常规阀组的维护更换场景中，不需要复杂的专用工具就能完成拆装，大幅降低设备运维的时间成本。
