交织环式球形空间线架结构设计

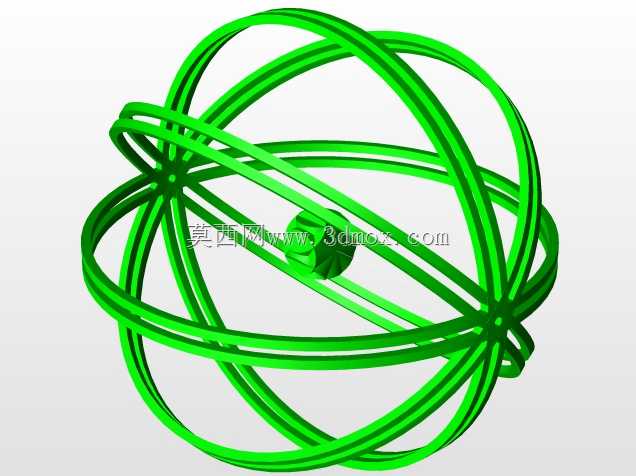

在做空间机构的运动轨迹验证、多自由度关节的包络空间校核时，这类交织环式球形线架结构是非常实用的参考构型，很多做管道排布、线缆缠绕路径规划的工程师，也会参考这类对称交织的空间曲线逻辑，避免管线在有限球域内出现干涉。从结构本身来看，整个构型以正球体为核心包络边界，所有环形构件的曲率中心均重合于球心位置，每一组环带都沿不同的空间子午面、斜截面延伸，环与环之间在球面交点位置做相切过渡，没有突兀的折角，既保证了整体结构的球对称特性，也让每一段曲线的曲率变化连续顺滑，不会出现应力集中的拐点。

设计这类空间线架时，首先要确定核心包络球的直径尺寸，这个尺寸直接决定了整个结构的安装边界——所有环带的外边缘都不能超出这个球面范围，内边缘则要预留出中心区域的安装空间，图中中心位置的小球面区域，就是用来安装核心连接座、或者穿设中心主轴的位置，中心区域的直径一般取外包络球直径的1/6到1/5，既不会让环带跨度过大导致结构刚性不足，也能给中心安装件留出足够的操作空间。环带本身的截面尺寸要根据实际使用场景调整，如果是作为防护笼使用，环带截面可以取稍大的矩形或者圆形截面，保证抗冲击能力；如果是作为运动轨迹演示、或者管线排布的参考线架，环带截面可以做的更纤细，重点突出空间曲线的走向逻辑。

从实际应用场景来说，这类结构最常见的用途是多轴传感器的安装支架——球对称的结构可以让安装在不同环带上的传感器，都处于距离球心等半径的位置，在做空间姿态检测、声场或者磁场测量时，能最大程度降低支架本身对测量结果的干扰。另外在一些特殊的阀门流道设计里，也会参考这种交织环的曲线逻辑，做球形阀腔内部的导流筋排布，让流体在阀腔内沿着环带引导的方向流动，减少紊流和压损。还有一些教学演示用的空间几何教具，也会采用这类结构，帮助学习者理解三维空间里不同平面的相交关系、空间曲线的投影规律。

在建模逻辑上，这类结构不能直接用平面草图拉伸生成，需要先在不同的空间基准面上绘制单段圆弧，每一段圆弧的端点都要和相邻基准面的圆弧端点做重合约束，同时保证所有圆弧到球心的距离一致，之后通过空间阵列或者逐段约束的方式，把所有环带拼接成完整的球形框架，最后再对环带做扫掠特征，给线架赋予实体截面。这里要注意的是，环带相交的位置如果是做实体结构，需要做布尔合并或者倒圆角处理，避免出现零厚度的几何错误；如果是做纯线架参考，则要保证所有曲线在交点处的连接顺滑，不能出现断开或者重叠的线段，否则后续导入仿真软件做路径分析时，会出现轨迹不连续的问题。

安装边界方面，整个结构的外接球面就是最大安装尺寸，实际装配时，需要在球心位置设置定位基准，所有环带的安装定位都要以这个基准为核心，避免整体结构出现偏心。如果是作为外部防护结构使用，可以在上下或者左右对称的环带交点位置设置安装耳，安装耳的位置要选在多环交汇的节点处，这些位置的结构刚性最好，能承受更大的安装紧固力，不会因为长期受力出现环带变形。另外在做轻量化设计时，可以在环带的非交汇区域做等距的减重孔，减重孔的方向要垂直于环带的切线方向，避免削弱环带的抗弯截面模量，同时保证整体重量控制在使用要求范围内。

很多刚接触三维建模的工程师，在做这类空间结构时容易犯的错误是直接在单个基准面上绘制所有环带，导致环带之间的空间角度不对，最终生成的结构不是正球对称，要么出现环带之间的干涉，要么出现间隙。正确的做法是先建立足够多的空间基准面，每个基准面都通过球心，且按照固定的角度间隔排布，之后在每个基准面上单独绘制对应环带的草图，再通过几何约束把相邻草图的端点对齐，这样生成的结构才能保证严格的球对称，不管从哪个角度看，环带的交织规律都是一致的，不会出现局部疏密不均的问题。
