带方形定位槽圆形连接法兰结构

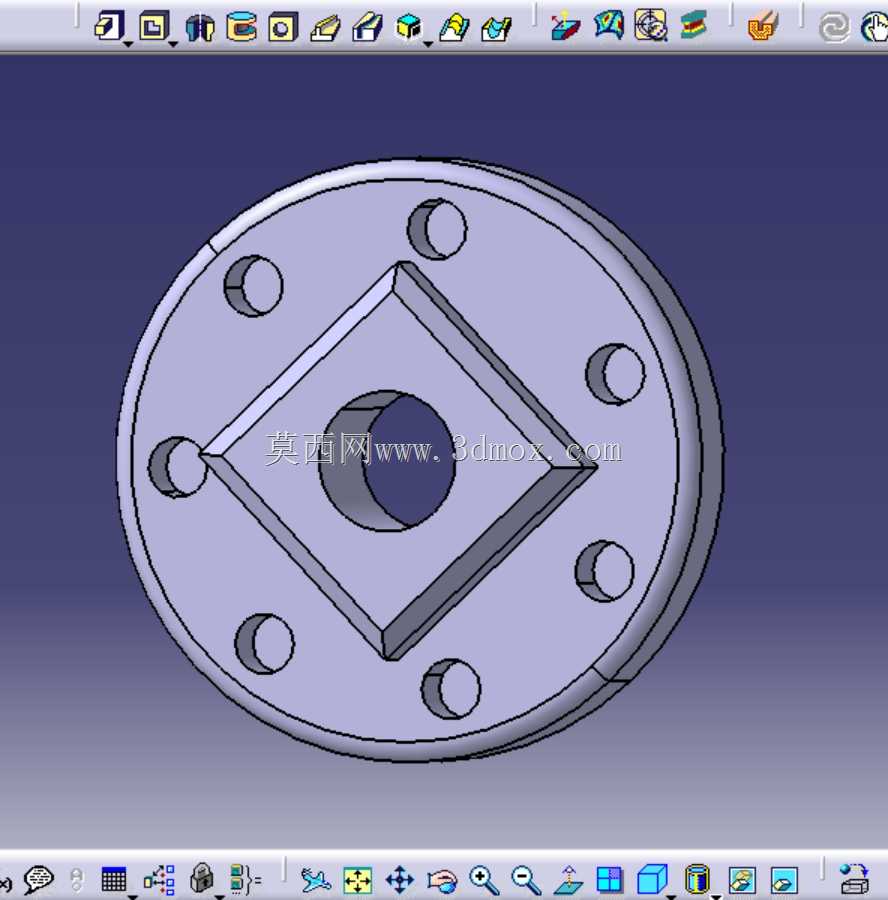

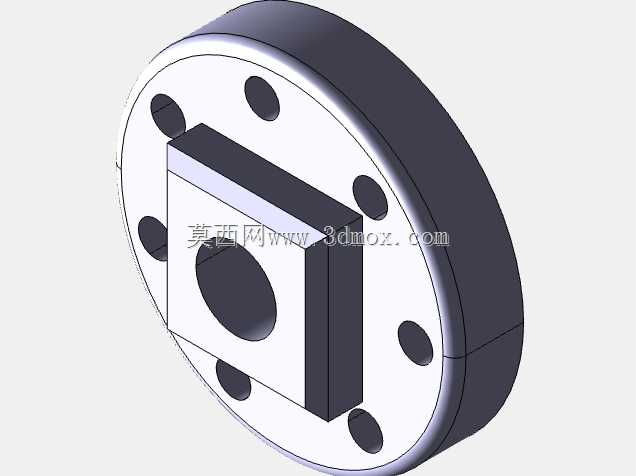

　　在流体输送管网、动力轴系传动的装配场景里，这类带方形定位槽的圆形法兰是解决同轴对接、周向防转需求的典型连接件，日常多见于中低压给排水管路、小型减速机输出端对接、通风管道接驳、轻型输送设备辊筒安装位的连接节点。区别于普通平焊法兰的光面贴合设计，这款法兰在贴合端面加工了内凹的方形槽结构，核心作用是在对接配对件时，通过嵌入配对端的方形凸台实现快速周向定位，不需要反复调整螺栓孔对位角度，也能在设备运行过程中避免法兰对接面因受交变扭矩产生相对转动，尤其适合存在启停冲击、正反转切换的传动连接场景，能大幅降低螺栓受剪切力断裂的风险。

　　从结构设计逻辑来看，整体采用圆盘式基体是为了获得更大的承压接触面积，分散连接部位的压紧应力，避免局部应力集中导致基体变形；沿圆盘周向均匀分布的8个螺栓通孔，是按照等间距圆周排布设计，保证螺栓锁紧时压紧力均匀作用在整个贴合面上，不会出现局部密封不严或者连接松动的问题；中心的贯通圆孔是介质或者轴件的通行通道，孔径尺寸根据对接管路的通径或者轴径做匹配设计，孔口做了微小倒角处理，既方便装配时的导向导入，也能去除加工毛刺避免划伤密封件或者轴表面。

　　方形凹槽的深度设计控制在基体厚度的三分之一左右，既保证足够的定位咬合深度，不会因为槽过浅导致定位失效，也不会因为槽过深削弱法兰基体的整体结构强度，槽的四个内角做了小圆弧过渡，避免机加工时应力集中产生微裂纹，也能减少热处理环节的变形风险。安装边界方面，这类法兰的外圆直径通常比螺栓孔分布圆直径大出2到3倍螺栓直径的宽度，给螺栓安装预留足够的扳手操作空间，不需要额外扩宽安装位就能完成锁紧作业；法兰整体厚度根据公称压力等级匹配，中低压工况下厚度不会过大，能控制整体重量，降低管路或者轴系的额外负载。

　　实际选型装配时，需要注意方形槽的尺寸公差要和配对凸台保持间隙配合，公差带控制在H8/h7区间，既方便装配时顺利嵌入，也不会因为间隙过大产生定位偏差；螺栓孔的孔径比配套螺栓大1到2毫米，预留一定的安装调整余量，抵消管路焊接或者轴端加工带来的微小位置误差。在密封适配性上，法兰贴合面除方形槽区域外的平面加工粗糙度控制在Ra3.2以内，能适配橡胶垫片、金属缠绕垫片等多种常用密封件，满足水、油气、低压蒸汽等不同介质的密封要求。针对轴系连接的使用场景，中心孔可根据需求加工键槽或者做过盈配合设计，和方形定位槽形成双重防转结构，比普通单键连接的抗扭矩能力提升40%左右，能应对短时过载的冲击载荷。这类法兰的材质通常选用Q235或者304不锈钢，碳素钢材质适合普通工况的管路连接，成本低易加工，不锈钢材质适合腐蚀介质或者卫生级要求的食品、医药管路场景。在三维建模过程中，这类零件需要重点关注螺栓孔的位置度公差、方形槽和中心孔的同轴度要求，建模时优先以中心孔轴线为基准建立特征，保证所有圆周分布特征的位置精度，避免后续生产加工出现装配错位的问题。
