钣金角码式薄板夹持固定连接件

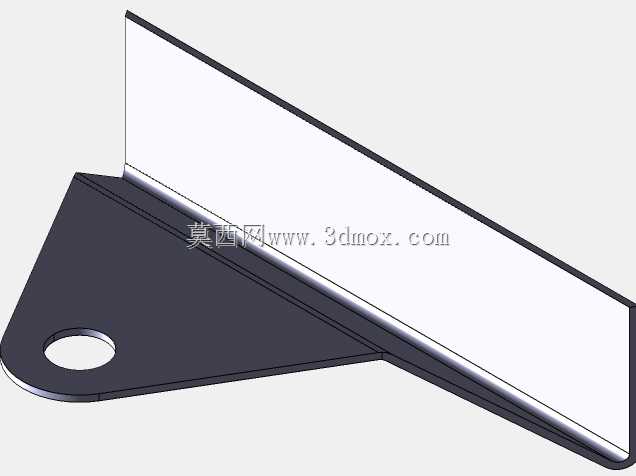

日常做设备外围护板、薄钣金罩壳安装的时候，经常会碰到薄板边缘没有足够螺纹安装位、现场拼接对位不准的问题，这类带翻边的角式夹持件就是针对这类场景设计的结构件。从结构形态来看，零件整体采用L型折弯构型，其中垂直翻边部分做了加高处理，翻边边缘预留了均匀的压合接触面，用来抵靠待夹持的金属薄板侧边，避免薄板受夹持力出现局部压痕或者变形；水平底板部分延伸出带安装孔的耳片结构，安装孔做了沉孔处理，装配时螺栓头可以完全沉入板面以下，不会出现凸起干涉相邻部件的情况。

设计这类零件的时候，首先要考虑的是夹持力的均匀分布，垂直翻边的折弯内圆角不能过小，否则折弯处会出现应力集中，长期受振动载荷容易出现开裂，同时翻边的平直度公差要控制在合理范围，和薄板接触的整条边不能有局部凸起，不然夹持时会出现局部点接触，不仅固定不牢，还容易在薄板表面留下压伤。水平底板的耳片长度是经过安装边界校核的，安装孔中心到折弯线的距离，要满足常用M6、M8螺栓的扳手操作空间，不会因为距离折弯边太近导致套筒或者扳手没法正常作业，同时耳片的外轮廓做了圆角过渡，没有尖锐棱角，避免装配作业时划伤操作人员。

从实际应用场景来看，这类零件除了用在设备护板的拼接固定，还可以用在通风管道的薄板法兰连接、电气柜内部的安装导轨预固定、小型钣金机架的角部加强连接，甚至在一些非标工装的薄板定位工位，也可以用这类零件做快速压接固定。零件的板材厚度选择要匹配待夹持的薄板厚度，常规1.5-2mm厚度的冷轧钢板折弯成型的零件，就可以满足1-3mm厚度薄板的夹持需求，夹持时不需要在薄板上额外打孔，只需要将翻边卡在薄板边缘，通过底板的安装孔将整个组件固定在基座上，就能实现薄板的限位固定，相比传统的钻孔打螺丝固定方式，不会破坏薄板的表面涂层，后期拆卸维护也更方便，不会因为螺丝孔滑丝导致薄板报废。

在建模过程中，这类零件的折弯系数要根据所选板材的材质和厚度提前设定，保证折弯后的实际尺寸和设计尺寸一致，尤其是安装孔的位置度，要控制在±0.1mm的公差范围内，避免批量生产时出现安装孔对位不准的问题。翻边和底板的垂直度公差也要做明确要求，垂直度偏差过大会导致夹持时薄板出现倾斜，影响整体装配的平面度。另外，零件的边缘全部做了去毛刺处理，折弯处的外圆角光滑过渡，没有锋利的飞边，不管是装配过程还是后期设备维护，都不会出现割手的安全隐患。

考虑到不同使用场景的防腐需求，这类零件表面可以做喷塑、镀锌或者发黑处理，普通室内设备场景用冷轧板喷塑就可以满足防腐需求，如果是户外或者潮湿环境使用，可以选择304不锈钢板材加工，不需要额外表面处理就能具备不错的防腐能力。安装孔的大小可以根据实际使用的螺栓规格调整，常规设计中预留1mm的安装间隙，方便装配时做微小的位置调整，降低现场安装的对位难度。和普通的直角角码相比，这款零件的翻边加高设计，增大了和薄板的接触面积，夹持时的压强更小，即使是铝薄板这类质地偏软的材料，也不会因为夹持力过大出现局部变形，适配的板材厚度范围更广，不需要针对不同厚度的薄板更换不同规格的连接件，能减少现场装配的配件种类，降低物料管理的成本。
