多折边带孔弹簧安装固定支架结构

做设备结构设计这么多年，碰到需要配套弹性缓冲、复位功能的工位时，最先要捋顺的往往不是弹簧本身的参数计算，反而是弹簧两端的固定连接结构——毕竟弹簧本身只负责提供弹力行程，力的传递、安装定位的可靠性，全靠两端的固定支架来托底。这次做的这款多折边支架，就是针对小行程圆柱螺旋压缩/拉伸弹簧配套设计的安装构件，适配的场景覆盖了轻工设备的门体复位、工装夹具的弹性顶紧、小型自动化线体的缓冲挡停等多个常见工位，属于看起来结构简单，但实际装机容错率、受力合理性都经过多轮调整的实用结构。

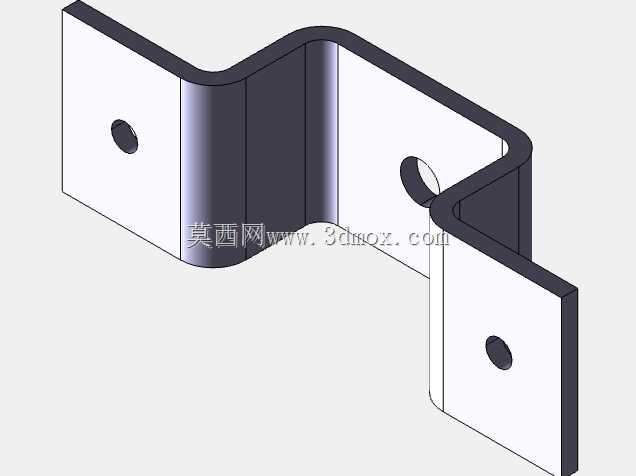

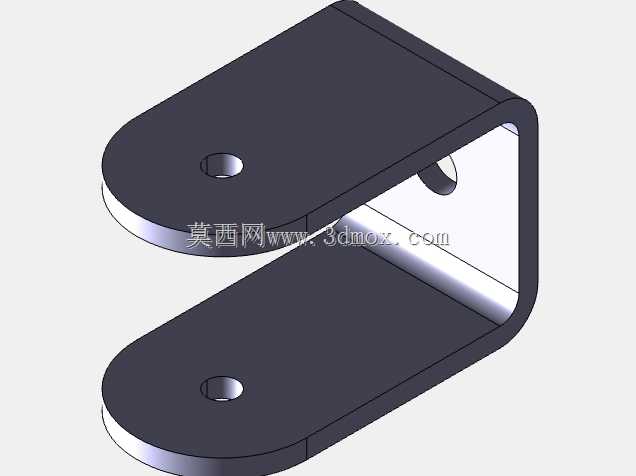

先从实际安装边界说起，这款支架整体采用连续多段折弯成型，没有额外的焊接拼接工序，所有折角都做了适配板材厚度的内R处理，避免折弯处出现应力集中开裂的问题。三个安装平面分别承担不同功能：两端的平直折边各开有一个同轴度经过校准的安装圆孔，孔位边缘做了去毛刺倒角，既可以穿装螺栓将支架整体固定在设备机架的安装面上，也可以作为弹簧端轴的穿装定位孔，中间的下沉折边形成了一个半包围的容纳腔，刚好可以容纳弹簧的端部，避免弹簧在压缩或者拉伸过程中出现径向窜动，跳出安装位的问题。

设计的时候最先考虑的是受力路径的合理性，很多新手做这类支架容易犯的错误就是把折角做的太尖锐，或者安装孔位离折边太近，实际装机受力之后，要么折边处出现应力断裂，要么孔位被拉变形导致固定失效。这款支架的每个安装孔中心到相邻折边的距离都留足了3倍以上板厚的安全余量，折边的弯曲半径设置为1倍板厚，既保证了折弯后的成型精度，也让支架在承受弹簧最大工作弹力的时候，各个部位的应力都控制在板材屈服强度的70%以内，长期往复受力也不会出现塑性变形。

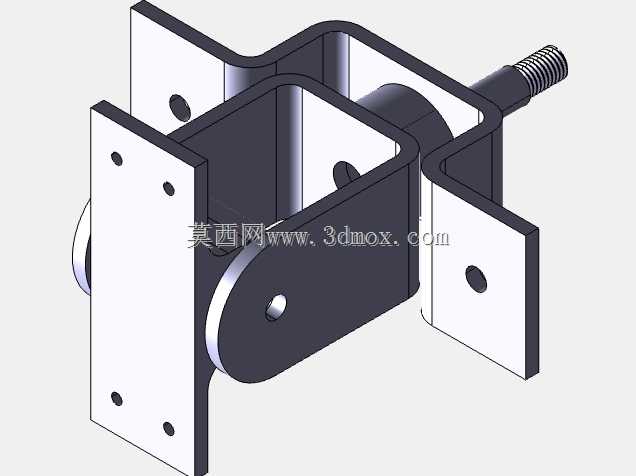

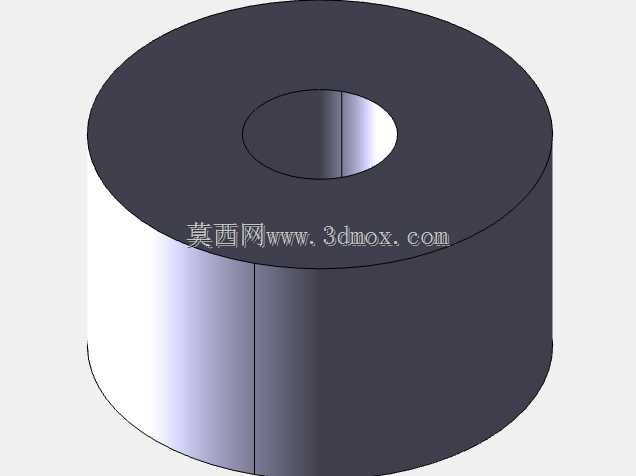

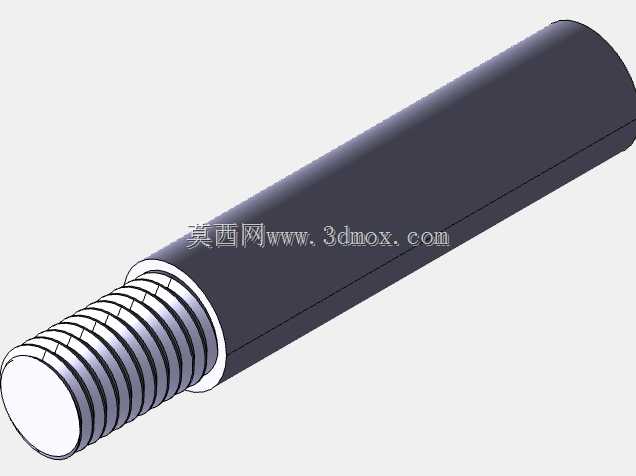

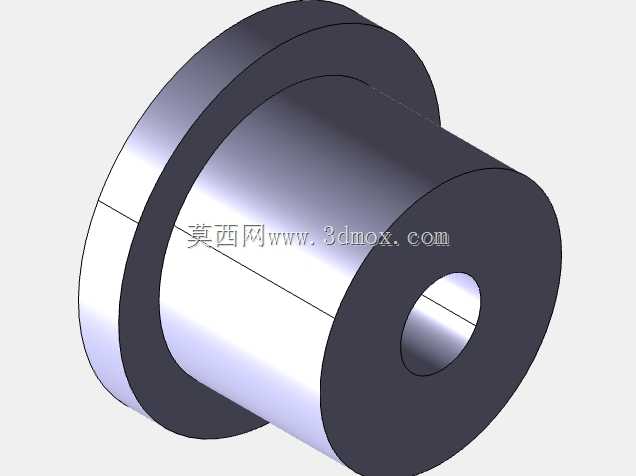

从实际用途来看，这种支架不需要额外配套定制的弹簧座，直接将弹簧端部卡入中间的容纳腔，再用销轴穿过两端的安装孔和弹簧端部的吊环或者支撑圈，就能完成弹簧的快速固定，相比传统的焊接式弹簧座，这种一体式冲压折弯的支架加工效率更高，安装的时候不需要配焊，直接用螺栓固定就能调整安装位置，后期维护更换弹簧的时候也不需要动火作业，拆开支座销轴就能完成弹簧替换，在食品包装、电子组装这类对现场作业管控严格的设备场景里，这种免焊接的安装结构优势非常明显。

再说到外形尺寸的适配性，支架的整体宽度是根据配套弹簧的外径来设计的，中间容纳腔的净宽比弹簧外径大2mm，既不会因为间隙太小导致弹簧卡滞，也不会因为间隙太大让弹簧出现偏斜，两端安装孔的孔径采用的是机械设计里的基孔制间隙配合公差，适配常用的M4、M5固定螺栓或者同直径的弹簧定位销轴，折边的高度刚好覆盖弹簧端部1.5圈的支撑圈位置，保证弹簧受力的时候，弹力能够垂直传递到支架的安装平面上，不会出现侧向分力导致支架变形或者弹簧弯曲失效。

实际做结构验证的时候，我们特意模拟了设备上最常见的偏载工况，也就是弹簧受力方向和支架安装平面存在5度以内偏角的情况，这时候支架的多折边结构刚好能够分散偏载带来的力矩，不会像单折边的L型支架那样，在偏载力作用下出现折边外翻的问题。另外支架的三个平面都保持了较高的平面度，安装面和设备机架贴合的时候不会出现间隙，固定螺栓拧紧之后不会有额外的装配应力，长期运行也不会出现螺栓松动的问题。

很多人觉得这类小冲压件没什么设计含量，实际上在设备运行过程中，出问题最多的往往就是这些不起眼的小连接件，一旦弹簧固定支架失效，轻则导致工位复位不准、产品定位偏差，重则可能出现弹簧弹出的安全隐患。这款支架在设计的时候就把这些实际工况里的风险点都考虑进去了，没有多余的结构，每一段折边、每一个孔位的位置都是围绕着可靠固定弹簧、分散受力、方便安装维护这几个核心需求来设置的，不管是做新设备的结构设计，还是做老设备的备件替换，这种标准化的弹簧安装支架都能直接适配，不需要再单独测绘画图开模，能省下不少结构设计和加工的时间成本。
