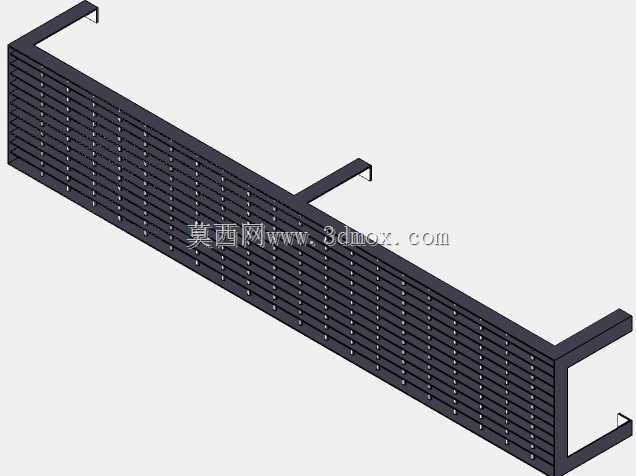

L型长条格栅式防护通风构件

　　在工业通风散热、设备防护、流体整流的各类工程场景里，这类L型长条格栅构件的应用覆盖范围极广，从机柜侧边的通风防护、风道出口的气流整流，到设备检修口的安全格挡、流水线工位的物料隔挡，都能看到这类结构的身影。不同于平面直板格栅，该构件采用直角弯折的L型截面设计，能够同时覆盖两个垂直相邻的安装面，无需额外拼接两块独立格栅，既减少了安装时的拼接缝隙，也避免了转角位置出现防护盲区，在转角类安装场景下的适配性远高于普通平面格栅。

　　从功能特性来看，构件主体采用等间距排布的横向格栅条设计，格栅条之间预留均匀的通流间隙，既能够保证气流、光线的顺畅通过，满足通风散热、透光观察的需求，同时格栅条的排布密度经过合理设计，能够阻挡尺寸较大的异物、碎屑进入防护区域内部，也能避免人员肢体意外触碰内部运转部件，兼顾通流性能与防护能力。构件的三个端部都设计有向外弯折的安装支耳，支耳上预留了安装固定位，安装时可以直接通过支耳将构件固定在安装框架上，无需额外制作转接支架，支耳的弯折方向与安装面完全贴合，固定后构件整体不会出现晃动、移位的问题，安装稳定性更强。

　　在设计思路上，这类格栅构件首先要匹配安装转角的边界尺寸，弯折处的内R角需要与安装位的转角完全贴合，避免出现安装间隙；格栅条的截面尺寸需要根据防护等级、通流面积要求做匹配，若应用在有承重需求的场景，还需要适当增加格栅条的壁厚与截面高度，避免受外力冲击出现变形；通流间隙的尺寸需要根据防护对象做调整，若用于设备内部高速运转部件的防护，间隙尺寸需要控制在安全范围内，防止手指误入，若用于风道整流场景，则需要根据气流流速、整流要求调整格栅条的角度与间距，降低气流通过时的阻力与风噪。

　　从安装边界来看，该构件的两个垂直边长度根据实际安装位的尺寸做匹配，安装支耳的外伸长度需要匹配固定件的安装空间，避免固定时与周边其他部件出现干涉；构件整体的厚度需要控制在安装位预留的空间范围内，保证安装后不会突出安装面影响其他部件的动作，也不会因为厚度不足导致结构强度不够。在实际工程应用中，这类格栅构件常被用在电气机柜的底部转角通风位，既可以阻挡地面的灰尘、杂物进入机柜内部，也能保证机柜内部散热气流的顺畅流通；也可用于输送设备的转角防护位，格挡输送过程中飞溅的物料碎屑，同时不影响操作人员观察内部输送状态；部分通风管道的转角整流段也会采用这类格栅结构，对转角处紊乱的气流做梳理，降低管道内的气流振动与噪音。建模过程中需要重点关注弯折处的应力集中问题，弯折位置需要做合理的圆角过渡，避免长期受振动影响出现开裂；格栅条与主体边框的连接位置需要做满焊或者一体成型处理，保证连接强度，避免受外力冲击后格栅条脱落；安装支耳的固定位需要根据常用的固定件尺寸预留足够的安装间隙，保证安装操作的便利性。
