SPEED测试架构锥形弹射触发结构设计

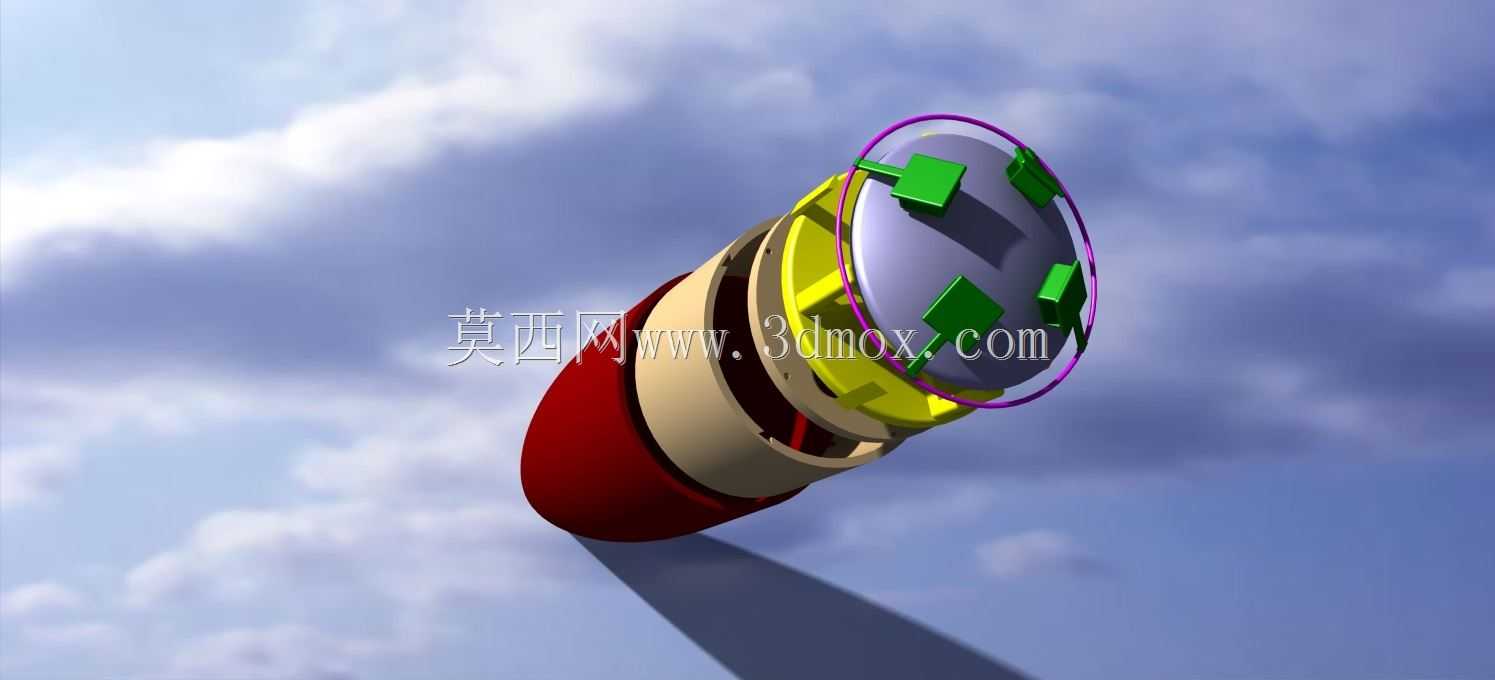

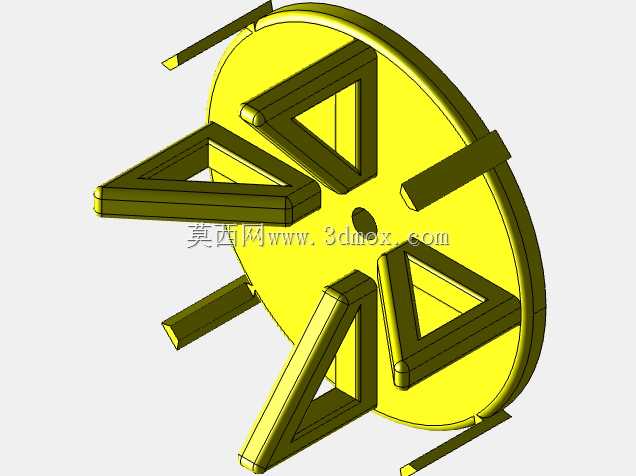

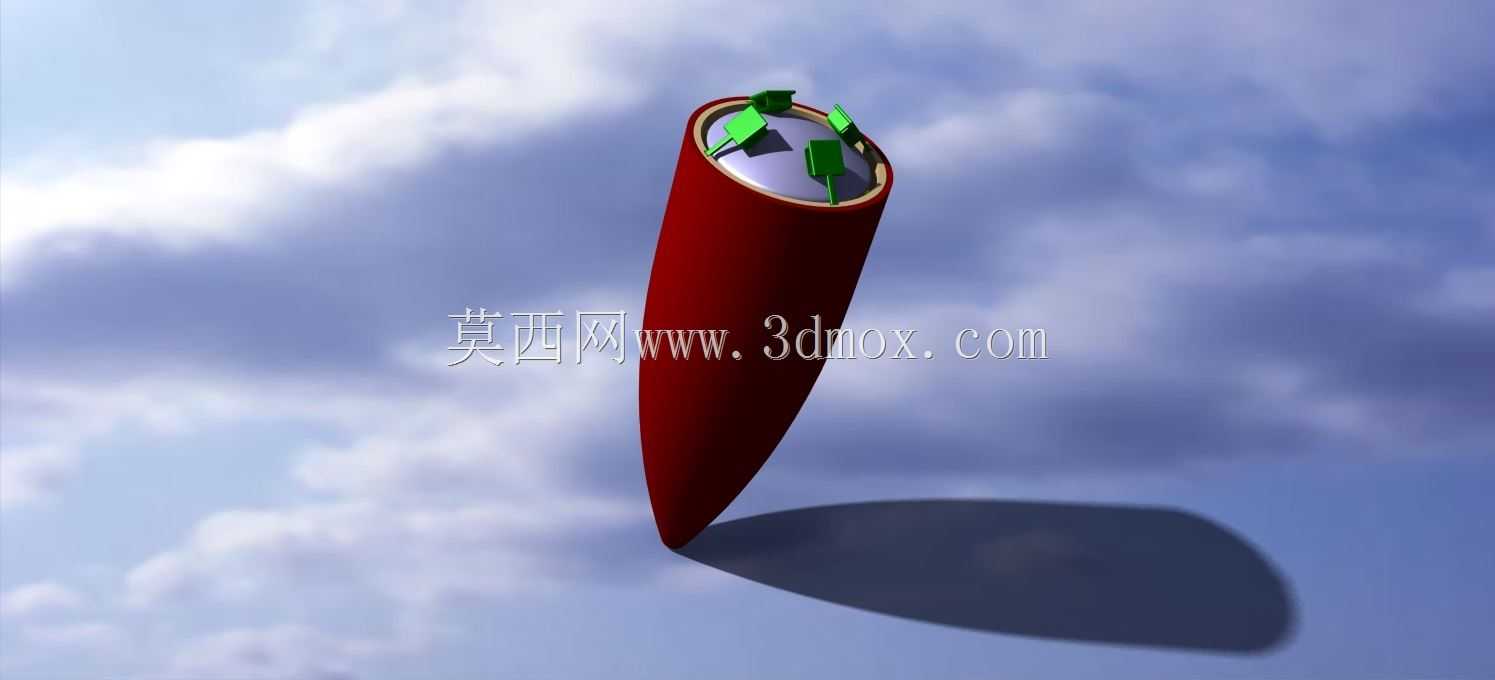

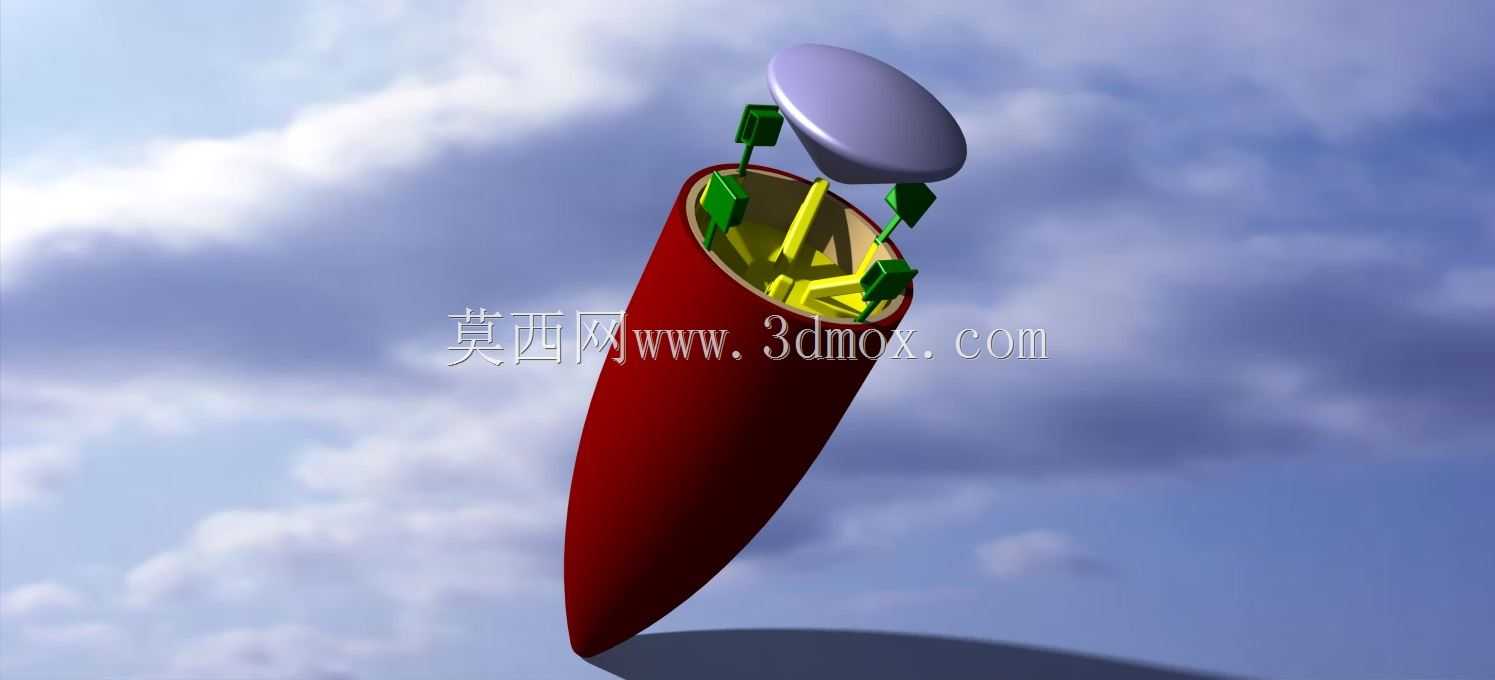

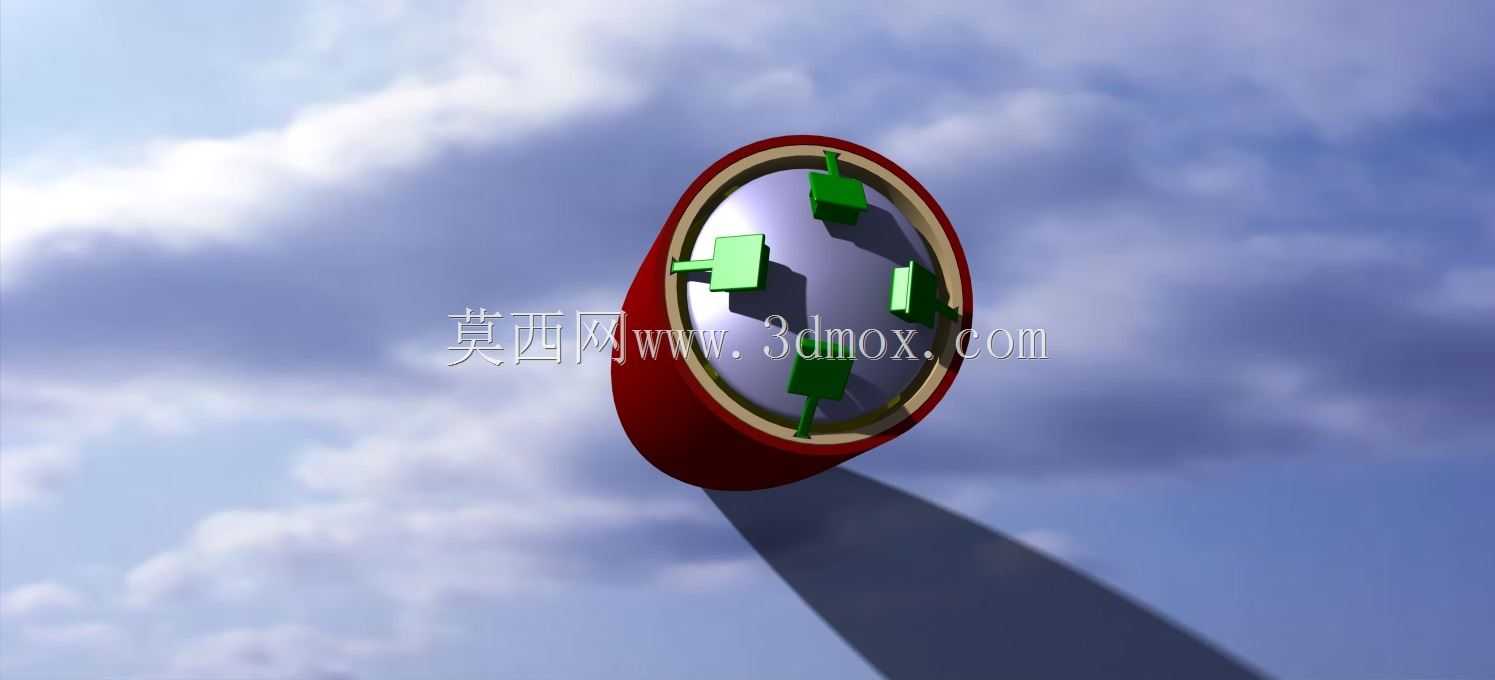

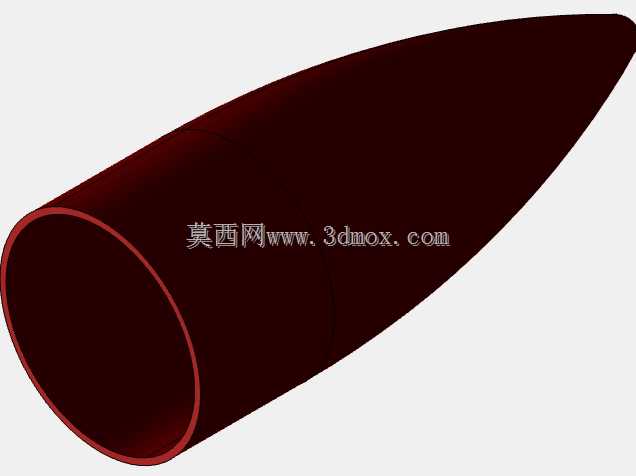

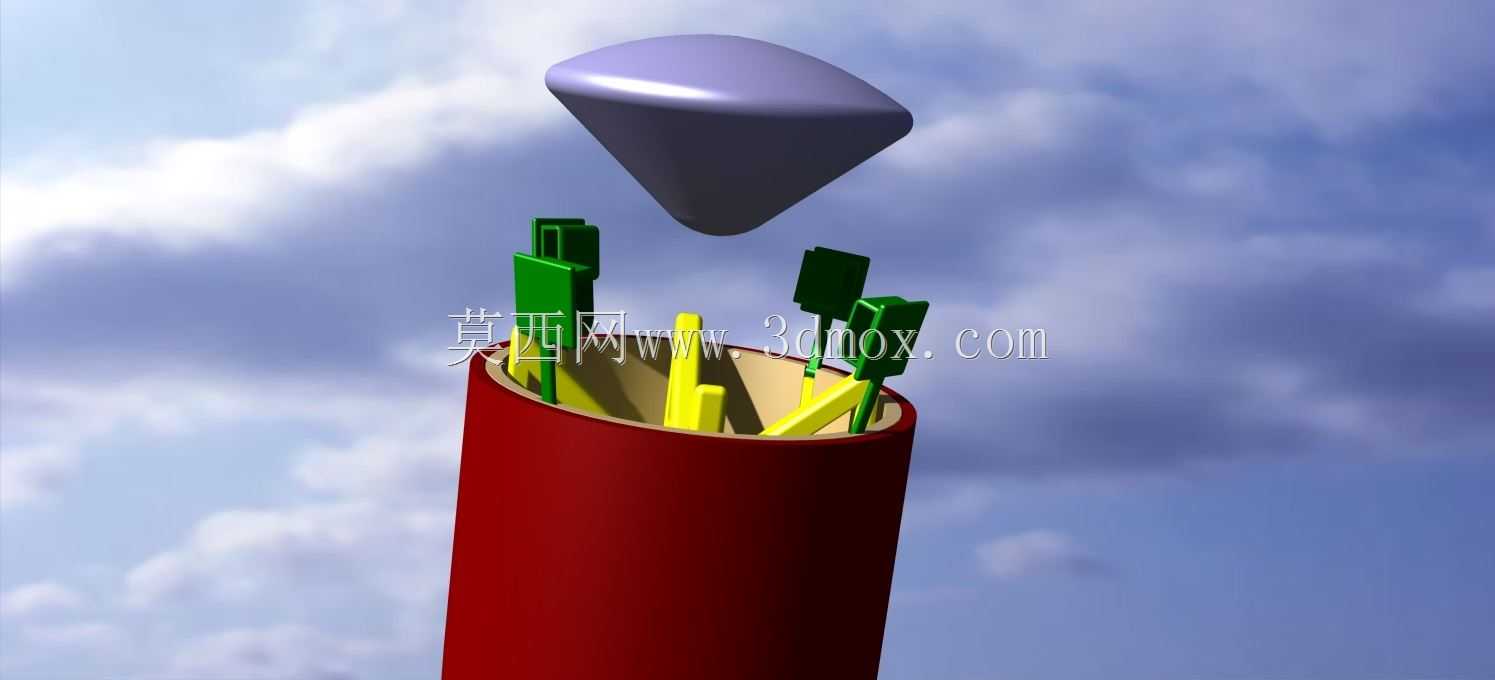

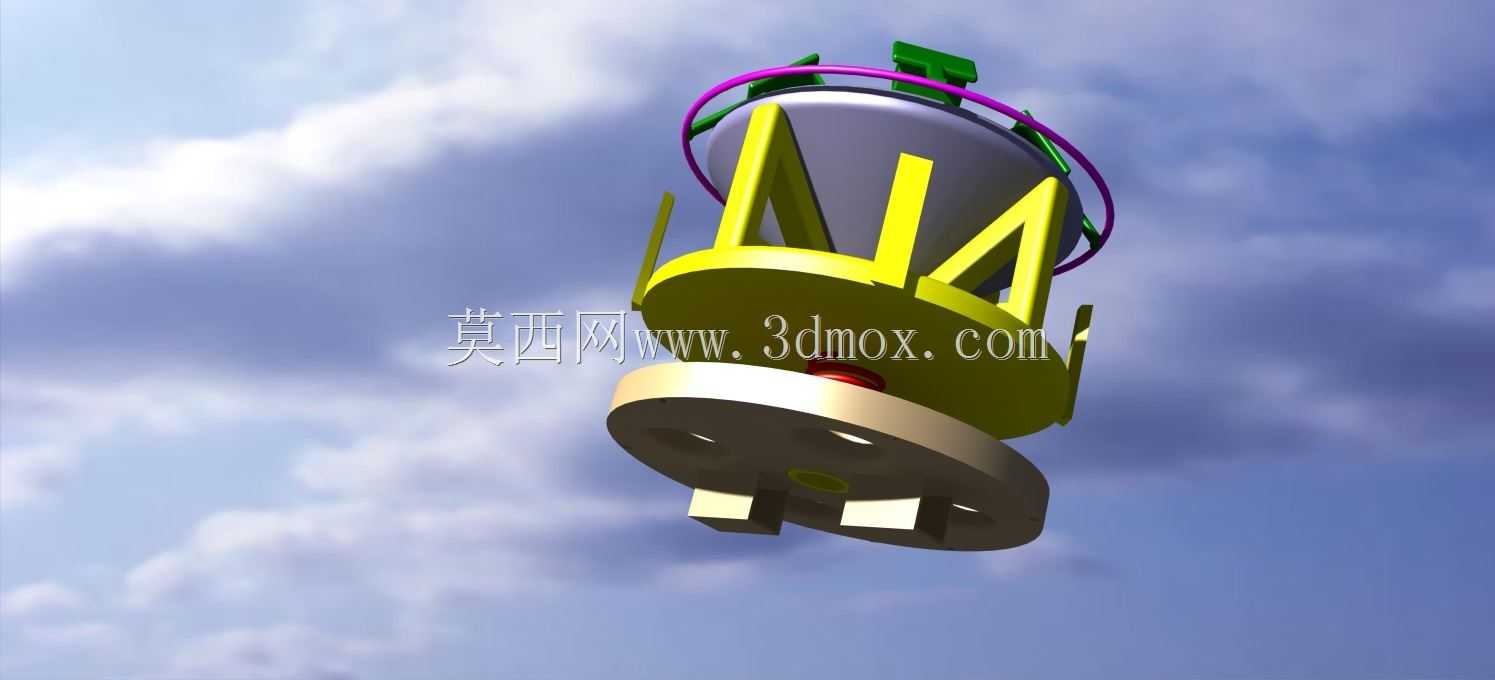

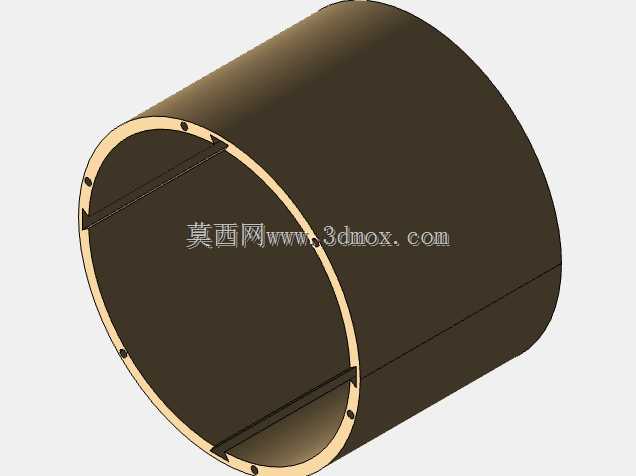

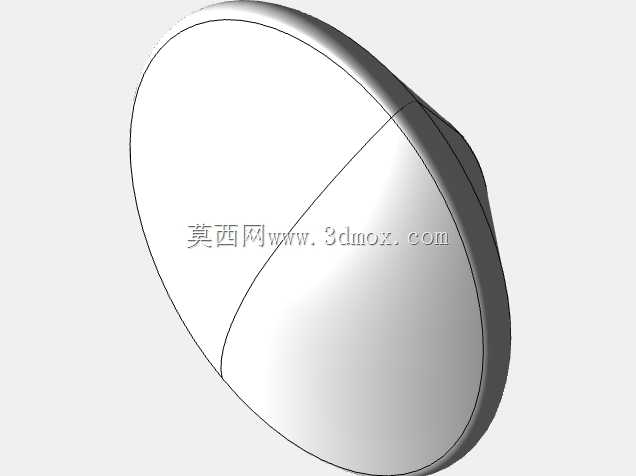

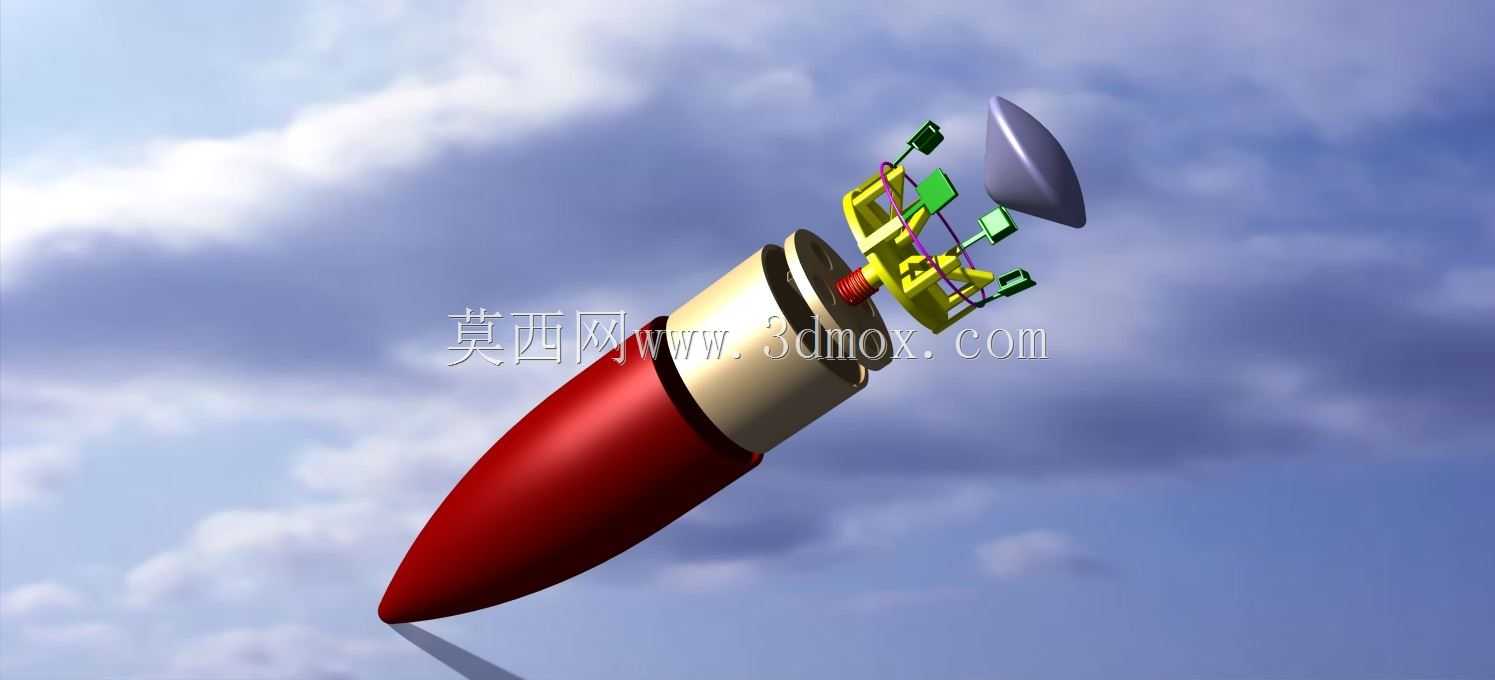

　　外壳内部设置有同轴的导向腔道，腔道内壁加工有高精度的导向面，与内置弹出组件的外轮廓做间隙配合，配合间隙控制在0.02-0.05mm区间，既保证组件滑动过程的顺畅性，又能限制组件的径向晃动量，保证弹出轨迹的同轴度。弹出组件的顶端设置有三个均匀分布的弹性触发爪，爪部采用斜面导向设计，在初始锁止状态下，爪部卡入外壳内壁的环形锁止槽内，实现组件的轴向定位，承受预设的预紧弹力；当触发动作启动时，锁止机构释放对爪部的径向约束，弹性爪在自身弹力作用下向内收缩，脱离锁止槽，组件在内部弹性储能元件的推动下沿导向腔道向外弹出，完成整个触发动作。该弹射触发结构主要面向高速测试场景下的瞬时弹出动作需求，常见于空气动力学测试平台、高速抛射试验工装、机载部件应急释放机构等应用场景，核心作用是在接收到触发信号后，在极短行程内完成内置功能组件的定向弹出，保证弹出过程的姿态稳定性与动作一致性，避免弹出过程中组件出现偏斜、卡滞或者初速度偏差过大的问题。从结构功能特性来看，整体采用锥形流线型外壳设计，外壳主体为大长径比的回转锥面结构，锥尖部位做圆弧过渡处理，能够有效降低高速运动过程中的空气阻力，减少气流扰动对弹出姿态的干扰。

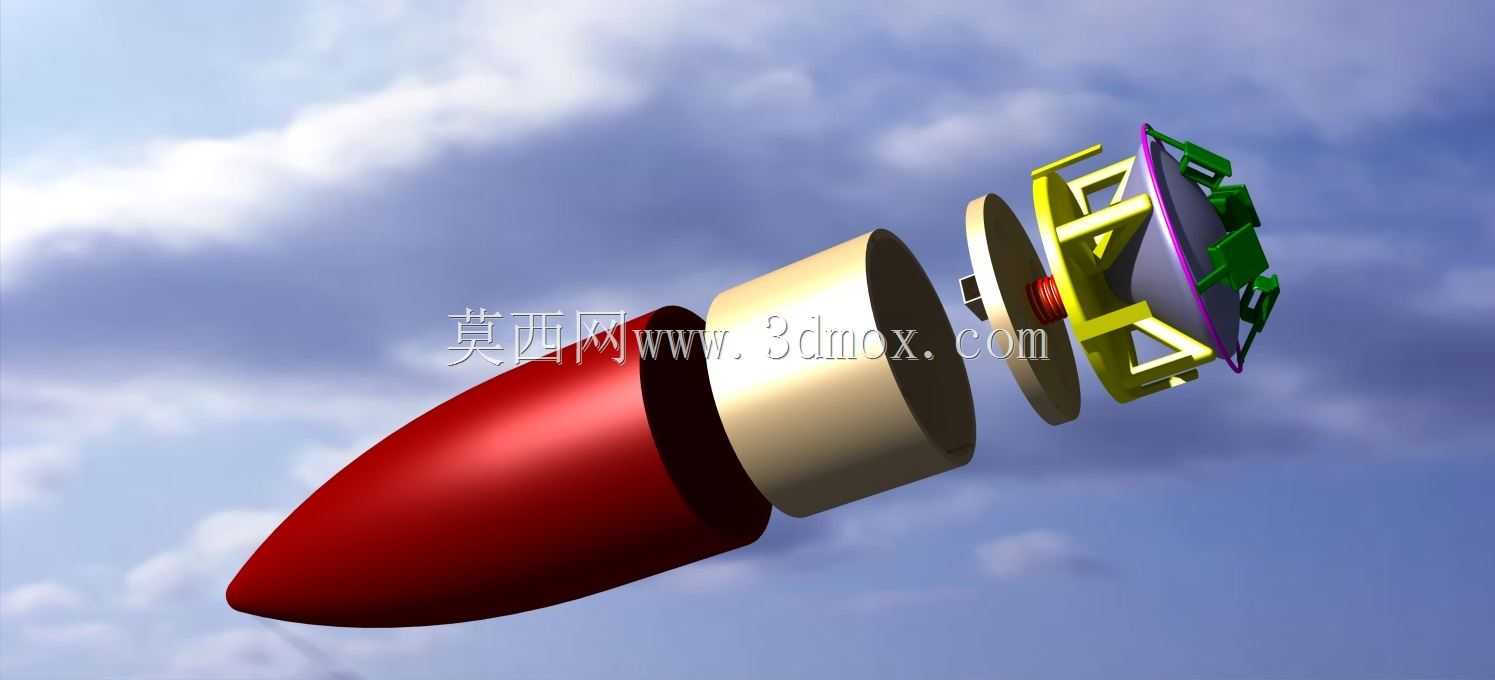

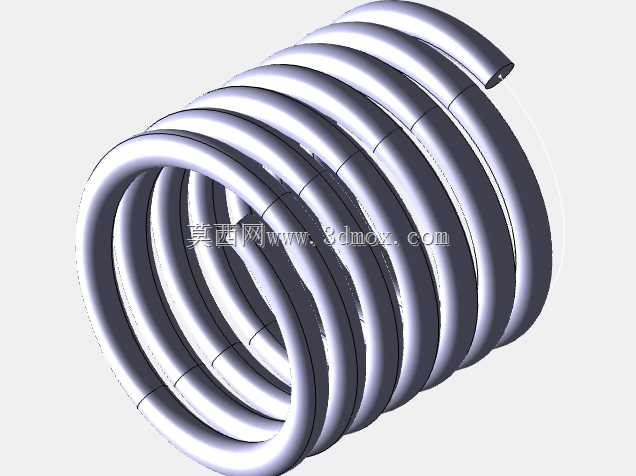

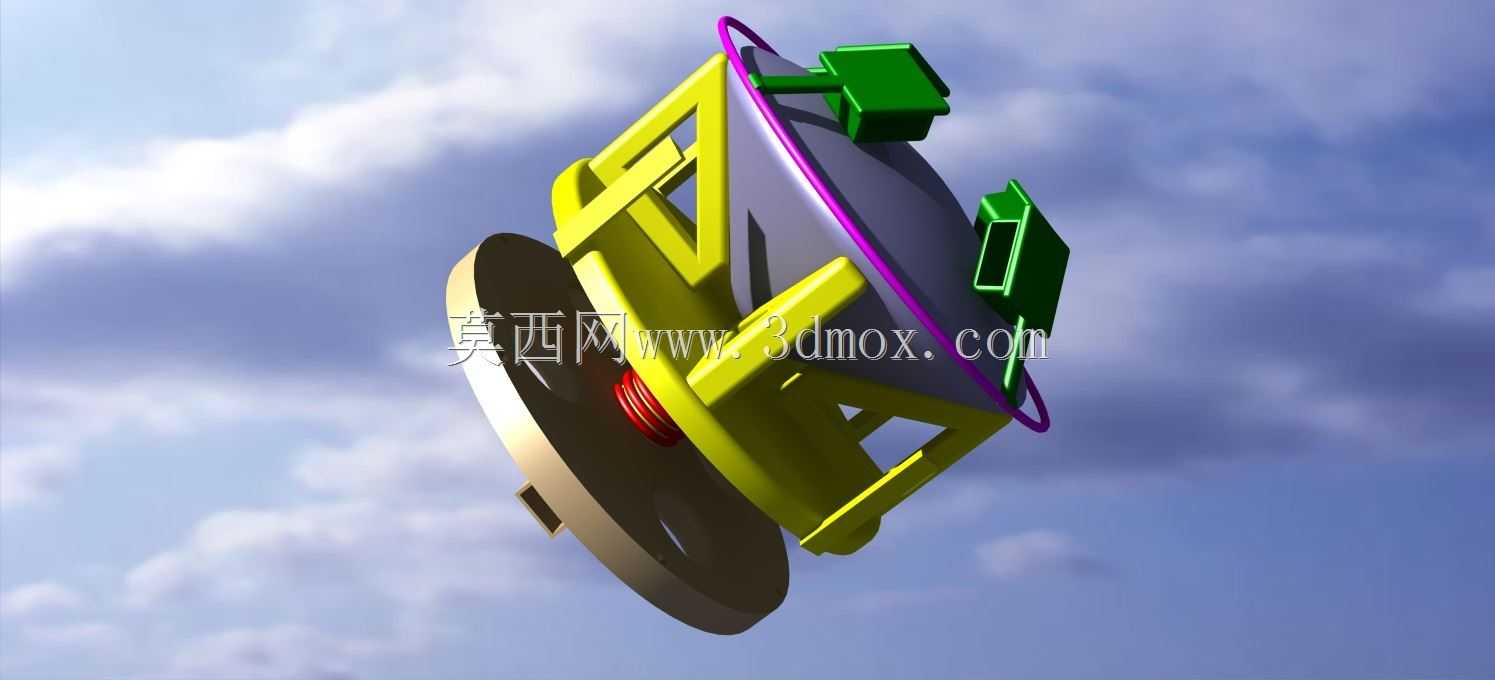

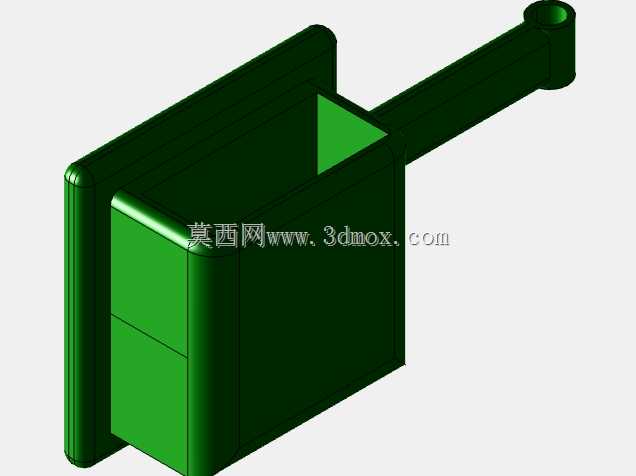

　　从设计思路层面，该结构优先考虑动作可靠性与环境适应性，锥形外壳的壁厚采用渐变设计，靠近锥尖部位壁厚更大，提升结构抗冲击能力，靠近开口端的壁厚适当减薄，控制整体结构重量；内部的储能元件采用圆柱螺旋压缩弹簧，弹簧的刚度经过匹配计算，保证在规定的弹出行程内，组件能够获得稳定的初速度，同时弹簧的两端都设置有定位座，避免弹簧压缩过程中出现偏折、卡滞的问题。三个弹性触发爪采用120°均匀圆周布置，锁止时三个爪部同时受力，受力均匀性更好，不会出现单侧受力导致的卡滞问题，爪部的锁止接触面做小角度斜面处理，保证锁止状态下不会出现意外脱开，同时触发时所需的解锁力更小，动作响应速度更快。

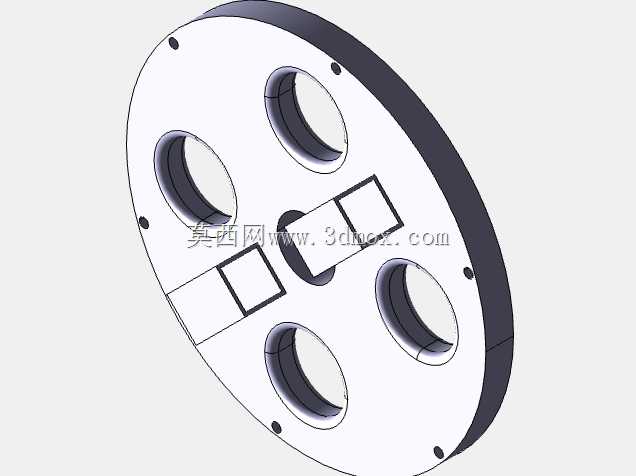

　　关于外形尺寸与安装边界，该结构整体为回转体构型，最大外径位于外壳开口端位置，整体长度方向的尺寸约为最大外径的4.2倍，锥尖部位的圆角半径不超过最大外径的1/20，能够适配直径匹配的圆柱形安装舱段，安装时仅需要通过外壳外壁的定位台阶实现轴向定位，配合周向的紧定螺钉即可完成固定，不需要额外设计复杂的安装转接结构。结构弹出方向沿锥壳轴线指向开口端，弹出行程约为整体长度的1/5，弹出后组件的外露部分不会与外壳开口边缘发生干涉，开口端的内边缘做倒角处理，避免弹出过程中刮擦组件表面。

　　在实际工程应用中，该类弹射结构需要重点关注反复动作后的磨损问题，导向腔道内壁与弹出组件的配合面需要做表面硬化处理，降低长期滑动带来的磨损量，保证配合间隙始终处于合理区间；弹性触发爪的材料需要选用具备良好弹性与疲劳强度的合金材料，经过热处理后达到要求的硬度与韧性，避免多次触发后出现塑性变形导致锁止失效。另外，结构内部所有运动部件都需要考虑公差累积的影响，在建模阶段就需要对尺寸链进行核算，保证各零件的加工公差在合理范围内，组装后不需要额外修配即可实现顺畅的动作，降低装配调试的工作量。对于不同的测试场景需求，还可以通过调整内部储能弹簧的刚度、改变弹性爪的锁止深度，来调整解锁力大小与弹出初速度，适配不同的测试工况要求，不需要对外壳主体结构做大幅修改，具备较好的通用性与改型适配能力。
