阀块配套径向铰接轴承结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1082356
  • 阀块配套径向铰接轴承结构设计
  • 阀块配套径向铰接轴承结构设计

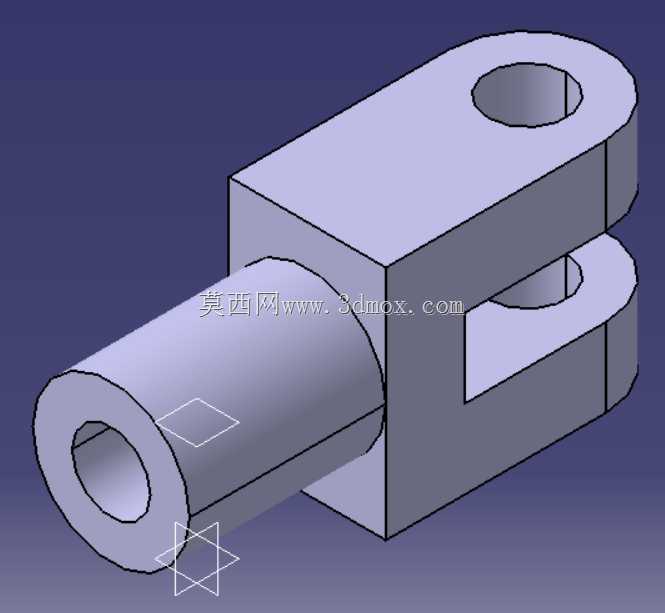

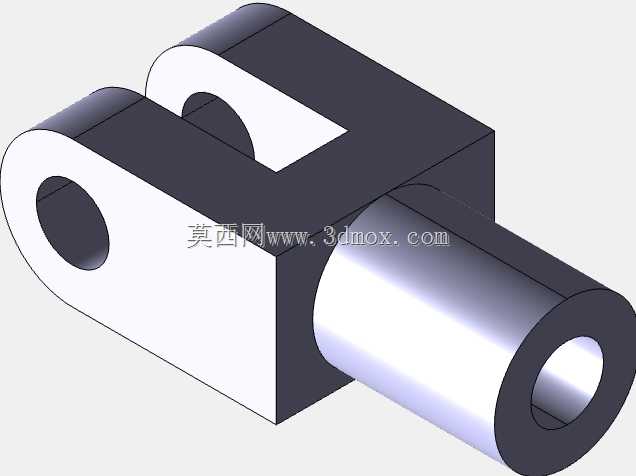

  这类径向铰接轴承结构,多配套在工业流体控制的阀块组件中,作为阀杆与外部执行机构的连接支承部件使用,常见于气动、液压控制回路的阀组安装场景,承担铰接部位的径向载荷传递,同时允许连接部件在小角度范围内摆动,补偿安装过程中产生的同轴度误差,避免阀杆受侧向力出现卡滞、磨损加剧的问题。从结构功能来看,该零件分为两个核心功能段:一端为带通孔的圆柱轴段,内孔用于穿装销轴或者阀杆延伸轴,轴段外圆与安装座的孔位配合,承担主要的径向支承作用,配合面的粗糙度需要控制在合理范围,既保证转动灵活性,又避免间隙过大导致的传动旷量;另一端为叉形夹座结构,顶部开有同轴的铰接通孔,用于夹装外部连杆或者执行器的连接头,叉口的开口宽度需要匹配被连接件的厚度,两侧端面的平行度公差直接影响铰接后的转动顺畅度,若平行度超差,会导致销轴安装后出现别劲现象,长期运行会加剧销轴与孔的磨损。

  设计这类零件时,首先要确定核心的安装边界尺寸:圆柱轴段的外径需要匹配阀块上对应的安装孔内径,通常采用间隙配合,保证轴段可以顺利装入安装孔,同时控制径向间隙在0.02-0.05mm区间,既避免过盈装配导致的拆装困难,也防止间隙过大带来的支承刚度不足;轴段的长度需要略大于安装孔的深度,保证装入后轴段端面不会与孔底发生干涉,同时预留足够的轴向定位空间。叉形段的外形采用方块式结构,一方面是为了加工时方便装夹,铣削加工时可以直接用平口钳夹持方块部位完成各面加工,不需要复杂的专用工装;另一方面方块结构的刚性更好,在承受侧向冲击载荷时不容易出现变形,相比圆形结构的夹座,方块结构在安装时还可以借助平面定位,防止铰接部位随载荷发生周向转动。

  顶部铰接孔的中心与圆柱轴段的中心需要保证严格的位置度公差,两者的中心距误差直接影响连杆传动的行程精度,通常位置度公差控制在0.03mm以内,铰接孔的内径需要匹配配套销轴的直径,同样采用小间隙配合,保证铰接转动无卡滞。从建模练习的角度来看,这类零件涵盖了机械结构设计中最基础的特征组合:拉伸凸台作为基础主体结构,拉伸切除完成内孔、叉口开口的成型,简单的圆角过渡处理棱边的应力集中问题,没有复杂的曲面特征,非常适合初学者掌握基础的建模逻辑,理解零件从功能需求到结构落地的设计思路。

  在实际工程应用中,这类零件的材质通常根据使用场景选择,普通低压气动回路中可以采用铝合金材质,重量轻且加工成本低,中高压液压回路中则多采用45号钢或者不锈钢材质,经过调质处理提升整体强度,铰接孔和轴段配合面可以根据耐磨需求增加淬火处理,提升表面硬度延长使用寿命。安装时需要注意,圆柱轴段装入阀块安装孔后,要保证叉形开口的方向与连杆摆动平面一致,避免出现附加的扭转力矩,销轴装入铰接孔后需要加装轴向挡圈或者开口销,防止运行过程中销轴脱出导致传动失效。日常维护中需要定期检查铰接部位的磨损情况,当配合间隙超过设计允许值时及时更换零件,避免间隙过大导致阀组控制精度下降,甚至出现执行机构动作卡滞的故障。
