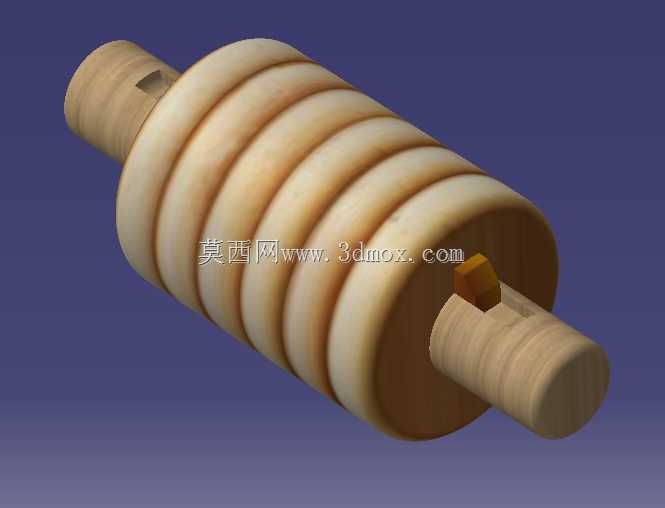

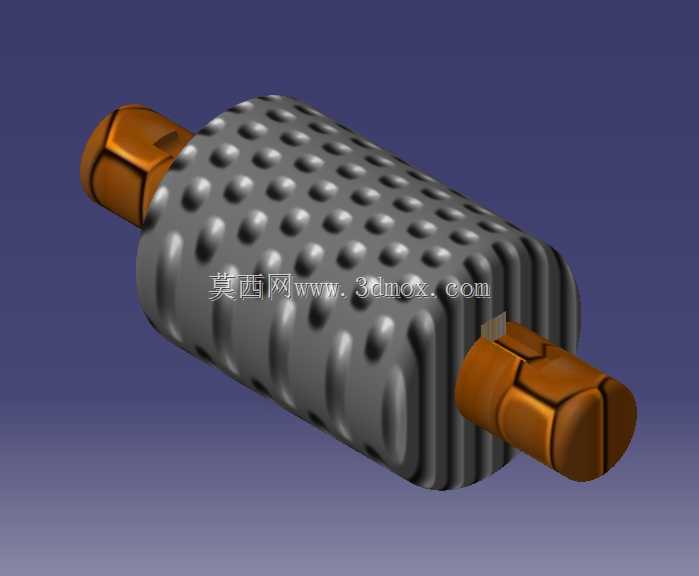

在中小功率传动的轴系布局场景里,套筒联轴器是结构最紧凑的刚性连接方案,常见于输送线辊筒驱动、小型泵组动力输入、仪表类精密传动单元这类对安装空间有严格限制的工位,它不需要额外的法兰支座或者复杂的紧固件组,仅靠同轴套合加键连接就能实现两根同轴线轴的扭矩传递,没有冗余的外伸结构,能把轴系端部的占用空间压缩到最小。这款带外波纹结构的套筒联轴器,在传统光面套筒的基础上做了结构优化,外圆的环形波纹槽不是装饰性结构,一方面是为了在不显著降低套筒扭转刚度的前提下,削减整体重量,对于需要频繁启停、正反转切换的轻载传动场景,能降低套筒自身的转动惯量,减少启停瞬间的轴系冲击;另一方面,波纹槽的存在也能改善套筒的应力分布,传统光面套筒在键槽端部容易出现应力集中,长期交变载荷下会从键槽尖角处萌生裂纹,环形槽相当于在轴向上做了分段的应力释放,能把键槽传递过来的集中应力分散到各个波纹段的圆弧过渡处,提升疲劳寿命。

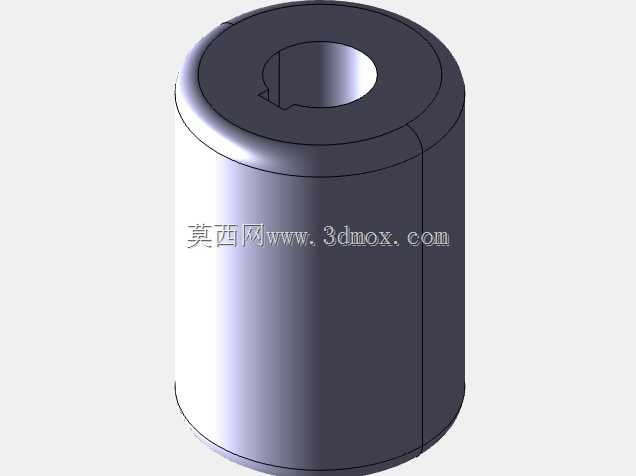

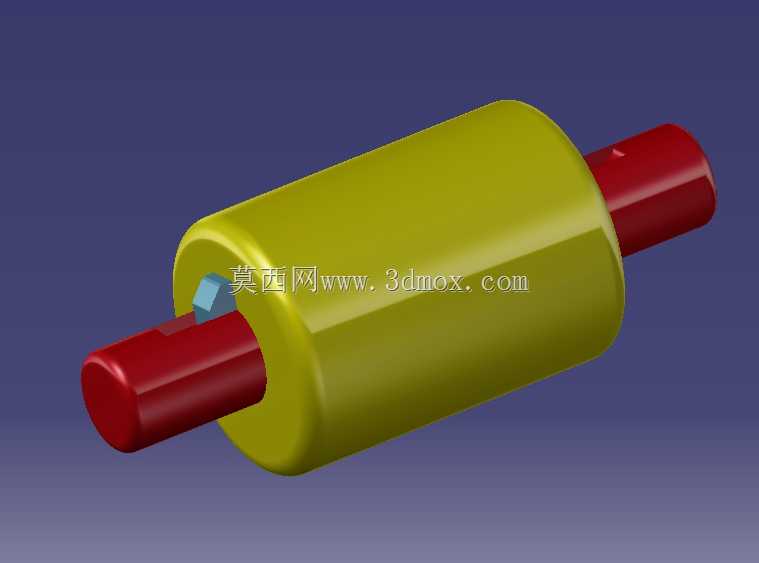

从安装边界来看,这类套筒联轴器的内孔与两端被连接轴采用基孔制间隙配合,配合公差通常选H7/h6,装配时不需要加热或者强力压装,只要清理干净轴颈和键槽的毛刺,对齐键位后就能轴向推入到位,两端的平键分别嵌入对应轴的键槽和套筒内孔的键槽里,键的侧面是主要的传力面,装配时要保证键与键槽的侧面贴合间隙不超过0.02mm,避免传动过程中出现键的冲击磨损。套筒的总长度要覆盖两端轴的插入深度,通常每端轴的插入长度不小于轴径的1.2倍,保证足够的配合接触面积,避免轴在套筒内出现偏摆,而外圆的波纹结构最大外径比同扭转强度的光面套筒外径小8%左右,对于周边有布线、管路排布的紧凑安装空间,能留出更多的安全间隙,不会和周边部件发生运动干涉。
在实际选型应用中,这类套筒联轴器适用于两轴对中精度能保证在0.05mm以内的传动场景,因为它属于刚性联轴器,没有补偿两轴相对偏移的能力,如果安装时两轴的同轴度误差过大,运转过程中会在轴和轴承上产生附加的径向载荷,加速轴承磨损,所以装配时需要用百分表打表找正,保证两轴的径向跳动误差在允许范围内。和凸缘联轴器相比,它没有外露的螺栓头,运转时不会因为螺栓松动甩出造成安全隐患,外圆的波纹结构也能在一定程度上增加空气流动,对于转速不超过1500r/min的传动场景,能带走部分键连接摩擦产生的热量,避免键和键槽因为过热出现咬合磨损。
设计这类套筒的三维结构时,首先要确定传递的额定扭矩,根据扭矩计算套筒的壁厚和键的截面尺寸,内孔键槽的位置要保证两端键槽的周向相位完全一致,否则装配后两轴会出现周向错位,导致传动误差;外圆的波纹槽采用等半径圆弧过渡,槽底的圆角半径不小于2mm,避免加工时出现应力集中的尖角,同时波纹槽的轴向间距要均匀,保证套筒整体的动平衡性能,减少高速运转时的振动。在日常维护场景中,这类套筒联轴器不需要额外的润滑,因为配合面都是金属刚性接触,没有相对滑动,只要定期检查套筒两端是否有轴向窜动,平键是否出现剪切变形即可,相比弹性套柱销联轴器,它没有易损的橡胶弹性元件,不需要定期更换备件,在清洁度要求较高的传动场景,比如食品包装线的辊筒传动、实验室小型试验设备的动力连接,不会出现橡胶磨损掉屑的问题,能满足洁净工况的使用要求。需要注意的是,这类联轴器不能用于有冲击载荷的重载传动场景,因为刚性连接没有缓冲能力,大冲击载荷下容易出现平键剪断或者套筒开裂的问题,它更适合载荷平稳、转速稳定、安装空间受限的中小功率传动工位,能在保证传动可靠性的前提下,最大限度压缩轴系的轴向尺寸,简化整体传动结构的设计。
