带轮毂安装位的凹槽式导向滑轮结构

这类带中心安装毂的凹槽滑轮，在轻工输送线、小型起重导向机构、阀门阀杆联动结构、仪器仪表传动链路里都有广泛应用，日常做设备改型或者新机构设计时，经常会碰到需要匹配这类滑轮的场景。它的核心功能是通过轮面的凹槽约束缆绳、皮带或者细金属拉杆的运动轨迹，避免传动件在往复运动过程中出现跑偏、脱槽的问题，同时中心的同轴安装毂可以直接套在固定销轴上，不需要额外设计复杂的转接安装座，能大幅简化周边支撑结构的设计复杂度。

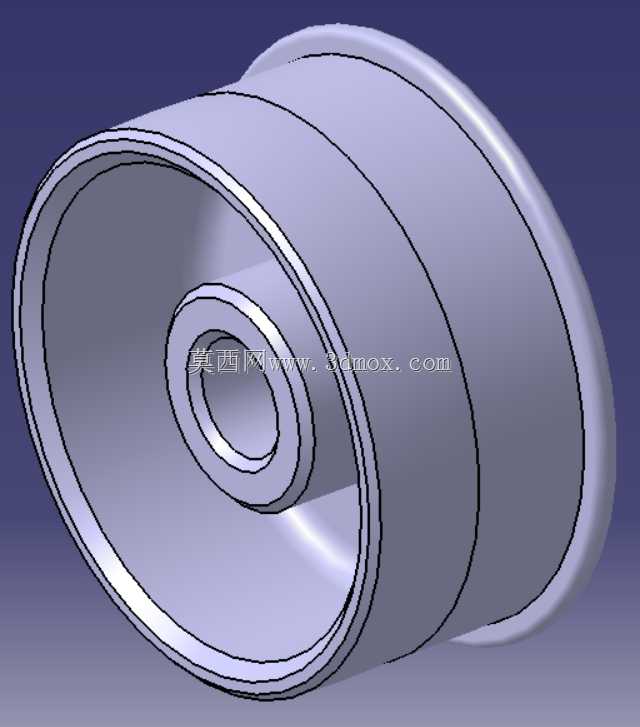

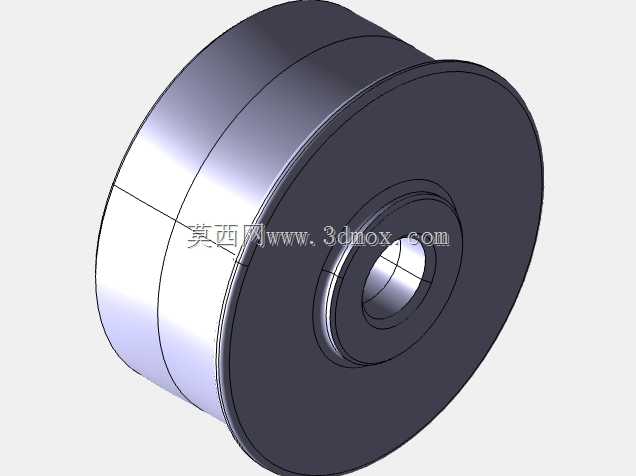

从结构设计逻辑来看，这个滑轮采用了等厚轮缘加中空辐腔的结构，轮体外侧的两道凸起轮缘形成了中间的导向槽，槽底做了圆弧过渡处理，不会对接触的传动件造成锐边切割损伤，长期往复运动也不容易磨断缆绳或者磨坏皮带表层。中心的安装毂做了轴向加厚处理，和销轴的配合长度足够，能承受径向载荷下的倾覆力矩，不会因为单侧受力就出现轮体偏摆、卡滞的问题。轮体中间的空腔不是随意做的减重结构，一方面是在保证轮体整体刚性的前提下减少材料用量，降低零件自身的转动惯量，让传动过程更灵敏，不会因为轮体自重过大造成小载荷传动下的卡顿；另一方面这个空腔可以预留润滑脂的存储空间，装配时在毂孔和销轴的配合面涂抹润滑脂后，多余的脂体可以暂存在空腔内，长期运行过程中缓慢渗到配合面，延长维护周期。

做三维建模的时候，首先要确定的是安装边界尺寸：中心毂的内孔直径要和选配的销轴做基孔制间隙配合，公差一般选H8或者H9，保证轮体可以灵活转动又不会有过大的径向窜动；毂的轴向长度要比两侧安装支架的间距小0.2到0.5毫米，避免装配后轮体被支架夹死无法转动；轮缘的外径要根据传动件的弯曲半径要求来定，比如用直径3毫米的钢丝绳做传动时，轮槽底径不能小于钢丝绳直径的15倍，不然钢丝绳反复弯折会快速出现断丝问题；导向槽的宽度要比匹配的传动件宽度大1到2毫米，槽的深度要达到传动件直径或者厚度的三分之一以上，才能保证传动件在正常摆动范围内不会脱出轮槽。

实际选型应用的时候，要注意这个滑轮的受力特性，它主要承受径向的拉压载荷，不能承受过大的轴向力，所以安装的时候要保证轮体的中心平面和传动件的运动方向完全平行，偏差角度不能超过1.5度，不然会出现轮缘偏磨、传动件爬槽的问题。如果是用在有粉尘或者水汽的工况下，还可以在中心毂的两端加装防尘盖，避免杂质进入配合面磨损轴孔，这个结构的建模过程里，轮缘和辐板的过渡位置要做不小于R2的圆角，避免应力集中，要是用在载荷稍大的场景，这个位置如果做直角过渡，长期受交变载荷很容易出现辐板断裂的问题。另外轮槽的表面粗糙度要控制在Ra3.2以下，太粗糙的话会加速传动件的磨损，太光滑又会增加不必要的加工成本，对于非金属传动件比如尼龙绳、聚氨酯皮带的场景，轮槽甚至可以不用做过高的表面处理，只要去除加工毛刺就可以满足使用要求。

很多新手做这类零件建模的时候，容易忽略安装毂和辐板的连接位置的拔模或者加工倒角，实际生产的时候不管是注塑还是机加工，这个位置都需要有相应的工艺结构，不然会出现装配干涉或者加工难度陡增的问题。还有轮体的整体同轴度要求，中心毂的内孔和轮缘的外圆、导向槽的中心面要保证同轴度和对称度公差在0.1毫米以内，不然转动的时候会出现跳动，导致传动过程中张力波动，影响整个传动链路的稳定性。比如在仪器仪表的阀门调节机构里，这类滑轮用来传递阀杆的调节拉力，如果轮体跳动过大，会导致阀门开度调节出现非线性偏差，影响仪表的控制精度。在小型输送线的侧边导向结构里，这类滑轮可以作为侧边挡轮约束输送带的跑偏，这时候轮面的圆柱度就有一定要求，不能出现锥度，不然输送带会持续往一侧偏移。
