阶梯轴套式滑轮结构设计

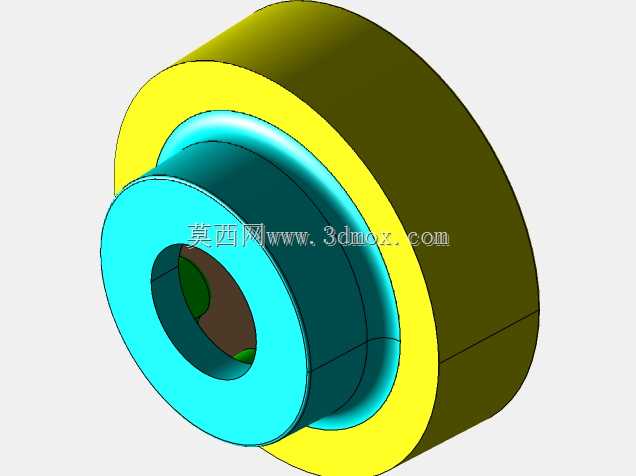

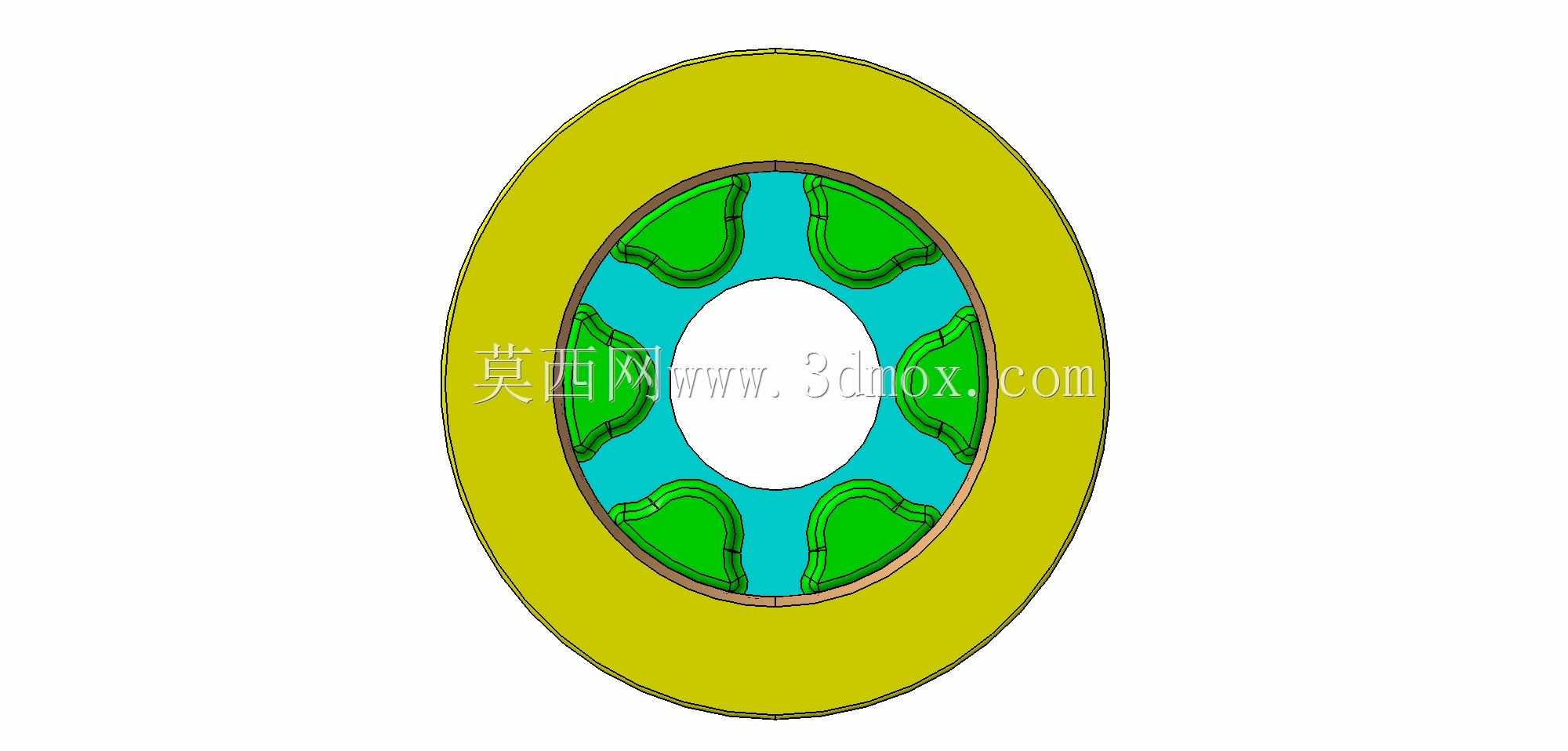

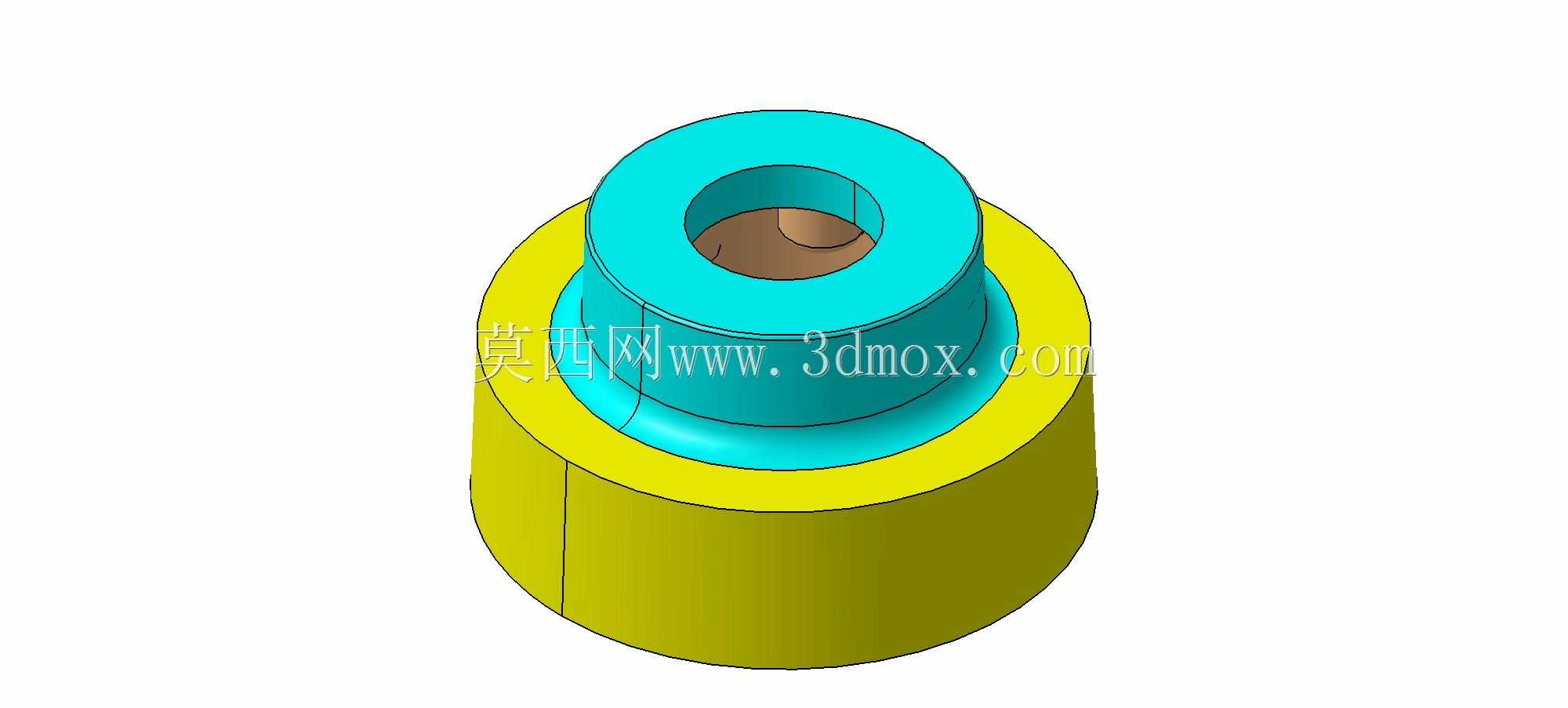

　　这类阶梯轴套式滑轮结构，常应用在阀门执行机构的传动链路、仪器仪表的小载荷导向工位中，承担绳索、细拉杆的导向与载荷传递作用，区别于大吨位起重滑轮的厚重结构，这类小尺寸滑轮更侧重转动灵活性与安装同轴度的控制，避免传动过程中出现卡滞、偏磨问题。从结构设计逻辑来看，整体采用同轴阶梯式布局，下部为大直径圆柱基体，作为滑轮的主体承载段，外圆面为绳索或拉杆的接触工作面，设计时需保证该段圆柱的圆度与表面粗糙度，减少滑动或滚动过程中的摩擦损耗；上部为小直径凸台结构，凸台中心开设同轴通孔，用于穿装固定销轴，通孔与凸台的同轴度公差需控制在合理范围内，避免安装后出现转动偏心，导致滑轮运行时产生径向跳动。

　　设计过程中采用布尔运算的建模思路，先构建整体同轴圆柱基体，再通过布尔切除完成中心安装孔、阶梯端面的特征创建，这种建模方式能够保证各特征的同轴度基准统一，减少建模过程中的基准偏移误差，后续出工程图时也能快速标注各段的形位公差。从安装边界来看，下部大直径圆柱的外径决定了滑轮的最小缠绕半径，适配的绳索或拉杆直径不能超过该半径对应的接触弧面范围，否则会出现绳索脱槽、拉杆卡滞的问题；上部凸台的外径尺寸需匹配安装位的限位凹槽尺寸，安装后凸台嵌入限位结构中，可限制滑轮的轴向窜动，避免运行过程中滑轮沿销轴方向移位；中心通孔的直径需与配套销轴采用间隙配合，配合间隙控制在0.02mm-0.05mm区间，既保证滑轮能够灵活转动，又不会因间隙过大产生晃动。

　　在实际工况中，这类滑轮承受的载荷多为径向载荷，轴向载荷占比极低，因此下部基体的壁厚设计需满足径向载荷下的强度要求，避免长期受载出现基体开裂、变形的问题；阶梯过渡处采用圆角过渡，减少应力集中，提升零件的抗疲劳性能，尤其是在频繁往复转动的工况下，过渡圆角的设计能够大幅降低应力集中导致的断裂风险。零件的材质选择多根据工况环境确定，常规工况下采用工程塑料或铝合金材质，能够降低整体重量，减少转动惯量，提升响应速度；腐蚀环境下则采用不锈钢材质，配合自润滑衬套嵌入中心孔内，无需额外加注润滑脂即可长期稳定运行。

　　在装配环节，需保证销轴的安装垂直度，销轴两端固定后需检查滑轮的转动灵活性，手动转动滑轮时应无卡滞、无异常晃动，绳索或拉杆安装后需保证与滑轮外圆面的接触处于中心位置，避免偏载导致滑轮单侧磨损。这类结构的滑轮在阀门阀块的传动机构中，主要用于传递阀杆的直线或旋转动作，将执行器的输出力平稳传递到阀瓣位置，保证阀门启闭过程的动作顺畅，不会因传动卡滞导致阀门启闭不到位、内漏等问题；在仪器仪表的小载荷传动场景中，这类滑轮可作为导向轮改变拉力方向，适配仪器内部紧凑的安装空间，在有限的空间内完成传动路径的布局。建模过程中需注意各阶梯端面的平行度要求，上下两个端面需与中心孔轴线保持垂直，避免安装后滑轮端面与安装支架产生摩擦，增加转动阻力；外圆面的圆柱度误差需控制在较小范围内，保证绳索或拉杆在整个接触弧面上的受力均匀，不会出现局部应力过大导致的零件过早磨损。
