阀块配套夹装式铰接连接机器部件

在液压阀组、流体控制管路的装配场景里，这类夹装式铰接部件是阀块集成安装时的常用配套构件，很多做液压站集成、小型流体控制单元的结构工程师，在排布阀块周边的铰接管路、固定附属传感元件或者转接接头的时候，都会用到这类结构件来完成无额外焊接的快速装配。从实际使用场景来看，它既可以作为阀块侧的铰接支座，为摆动式管路接头提供回转支撑，也能作为阀块与安装机架之间的夹装固定件，通过自身的开口夹装结构抱紧安装基准轴或者管柱，不需要在安装基体上加工额外的螺纹孔，就能实现阀块组件的快速定位，在需要频繁调整阀块安装角度的试验台架、小型移动式液压设备上，这种结构的适配性优势非常明显。

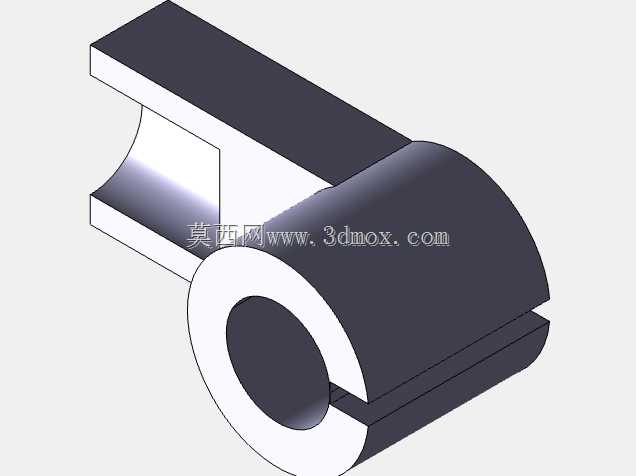

从功能特性上看，这个部件采用了一体化的夹装筒体加侧向安装平板的结构，筒体部分开有轴向通槽，形成了弹性夹装的开口结构，当配套的锁紧螺栓收紧时，筒体内孔会产生均匀的径向收缩变形，抱紧穿过内孔的铰接轴或者固定管，抱紧力均匀分布在整个内孔圆柱面上，不会像顶丝固定那样产生局部应力集中，长期受振动载荷也不容易出现松动。侧向延伸的平板部分是阀块或者其他功能元件的安装基准面，平面加工精度可以满足阀块安装的平面度要求，不需要额外加装调整垫片就能保证阀块安装面与铰接轴线的平行度，避免阀块安装倾斜导致的管路对接偏差。

做这个部件的三维建模时，首先要确定的核心尺寸边界是筒体的内孔直径，这个尺寸直接决定了它能适配的铰接轴规格，建模时要预留合理的夹装间隙，开口槽的宽度要根据筒体壁厚、材料弹性模量来计算，保证锁紧时的变形量在材料弹性极限范围内，不会因为过度收缩导致筒体开裂。平板部分的厚度要根据所承载的阀块重量、工作时的振动载荷来校核，平板与筒体的衔接位置要做圆弧过渡，避免应力集中导致的疲劳断裂，很多新手建模时容易忽略这个过渡圆角，实际加工出来的零件在反复受载后很容易在衔接位置出现裂纹。内孔的表面粗糙度要控制在合理范围，太光滑会降低抱紧时的摩擦力，太粗糙则会在抱紧时刮伤铰接轴的表面，加速配合面的磨损。

安装边界方面，这个部件的轴向安装尺寸由筒体的总长度决定，安装时要保证铰接轴穿过筒体的长度不小于筒体长度的三分之二，避免夹装位置偏载导致的抱紧力不足。平板上的安装孔位要和所配套的阀块安装孔完全匹配，孔位公差要控制在合理范围内，避免安装时出现螺栓别劲的情况。夹装开口的方向要根据实际安装空间调整，要保证锁紧螺栓的操作空间足够，不会被周边的管路或者其他元件挡住，在排布三维装配体的时候，要提前预留出扳手操作的空间，避免装配时才发现螺栓无法拧紧。

在实际的设备运行中，这类部件还要承受管路内流体压力波动带来的交变载荷，所以建模时还要考虑材料的选型，一般采用中碳钢或者铝合金制作，中碳钢材质的部件抱紧力更大，适合重载的液压阀组安装，铝合金材质的重量更轻，适合对重量有要求的移动式设备。筒体的外圆不需要做过高的精度加工，但是内孔与平板安装面的位置度要求很高，要保证安装在平板上的阀块接口与铰接轴线的位置精度，避免管路对接时出现错位，导致密封件受压不均产生泄漏。很多工程师在做阀组集成设计时，容易忽略这类小部件的结构细节，往往到装配调试阶段才发现安装干涉、抱紧力不足、角度调整受限等问题，提前在三维建模阶段把这些尺寸边界、装配关系、受力情况都校核清楚，能大幅减少后续现场整改的工作量，提升整套阀组装配的可靠性。
