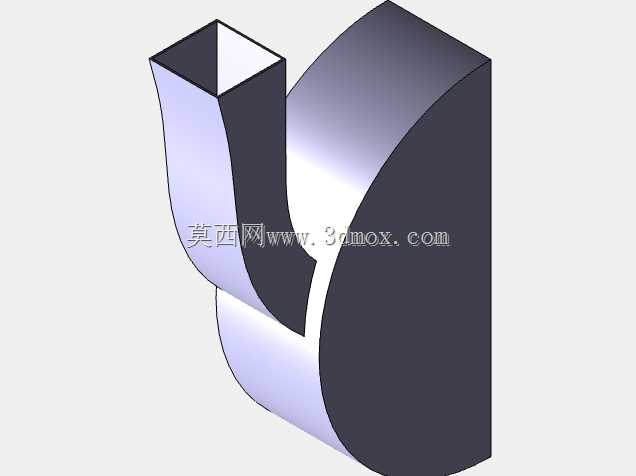

设计过程中首先要确认的是安装边界约束:垂直端的方形接口端面需要预留标准密封槽的加工位置,接口的形位公差要满足与对接管路法兰的同轴度要求,避免安装后出现密封件偏压导致的泄漏问题;弧形侧壁的曲率半径经过反复校核,既要保证内部流道的壁厚满足额定工作压力下的强度要求,又要尽可能压缩阀块整体的横向占用空间,适配设备内部狭窄的安装腔室。实际应用场景中,这类异形流道阀块多用于小型液压动力单元的集成阀组、特殊工况的流体换向节点,比如移动式工程机械的液压操纵阀组内部,受整车布局限制,阀组安装位置往往被周边的油箱、泵体、线束支架包围,常规阀块的直角结构会与周边部件产生干涉,而这种带弧形过渡的Y型结构可以顺着安装腔的轮廓布置,不需要额外增加管路转接接头,减少了整个系统的泄漏点数量。在流体输送与液压控制系统的现场调试中,经常会遇到安装空间受限、流道转向角度特殊的工况,常规直角或直通式阀块往往无法适配紧凑的管路布局,容易造成管路弯折、流阻骤增甚至局部气蚀的问题,这款Y型异形流道阀块的结构设计,正是针对这类特殊安装场景完成的实体建模。从结构形态上看,该阀块采用一体化切削成型的主体结构,一侧为垂直方向的方形接口端,另一侧为大弧度平滑过渡的弧形侧壁,两个流道分支在阀块内部完成平滑汇流,没有常规拼接阀块常见的接缝台阶,能最大程度降低流体在转向过程中的局部阻力损失。
从功能特性上分析,该阀块的内部流道采用等截面过渡设计,流体从垂直端进入后,顺着弧形壁面完成转向分流,整个流道没有突变的截面或尖锐转角,能有效避免高速流体流经转角时产生的涡流噪声,对于有低噪声要求的液压系统,比如医疗设备配套的液压动力单元、实验室精密流体控制装置,这种流道结构的优势会更加明显。建模过程中需要重点关注几个工艺可行性问题:首先是弧形外壁的加工基准,设计时在垂直接口端预留了工艺装夹的定位基准面,方便铣削加工时一次装夹完成大部分型面的加工,减少多次装夹带来的形位误差;其次是流道内部的粗糙度要求,异形流道无法采用常规的直孔珩磨工艺,设计时预留了适合流体抛光的工艺余量,保证加工后内壁粗糙度满足流体输送的要求,避免杂质在流道凹陷处堆积造成堵塞。
安装尺寸方面,垂直端的方形接口边长匹配常规的通径规格,阀块底部的安装面预留了标准螺栓孔的位置,螺栓孔的深度经过校核,保证安装螺栓拧紧后不会突出安装面,也不会钻通内部流道造成泄压;弧形侧壁的最外端轮廓到安装基准面的距离经过反复调整,既保证了流道的通流面积不小于设计值,又不会超出预设的安装边界,避免与周边的管路或电气元件产生运动干涉。在实际选型适配时,需要先确认系统的工作压力范围,该结构的壁厚计算按照额定压力的1.5倍安全系数完成,能满足中低压液压系统与常规流体输送系统的使用要求;如果用于高压工况,只需要在现有结构基础上调整弧形壁的厚度,不需要整体更改流道的走向形态,结构的拓展性较强。
不同于标准阀块的模块化设计,这类异形阀块的设计往往需要结合具体的安装空间定制,建模时需要同步考虑加工工艺的可行性,不能单纯追求流道的平滑而忽略实际加工的难度,比如该结构的弧形面采用的是规则的柱面曲率,不需要五轴加工设备,普通三轴数控铣床配合球头铣刀即可完成加工,有效控制了零件的加工成本。在流道汇流处的结构处理上,设计时做了小圆弧过渡处理,避免两个方向的流体对冲造成的压力脉动,这一点对于液压系统的稳定性尤为重要,压力脉动不仅会造成系统管路振动,还会影响下游控制阀件的动作精度,尤其是在需要精确控制流量的工况下,平滑的汇流结构能大幅提升系统的控制稳定性。
- 模板大小: 151.67 KB
- 售价:5金币
- 下载次数: 5
- 系统要求: CATIA
- 软件分类: 阀门
