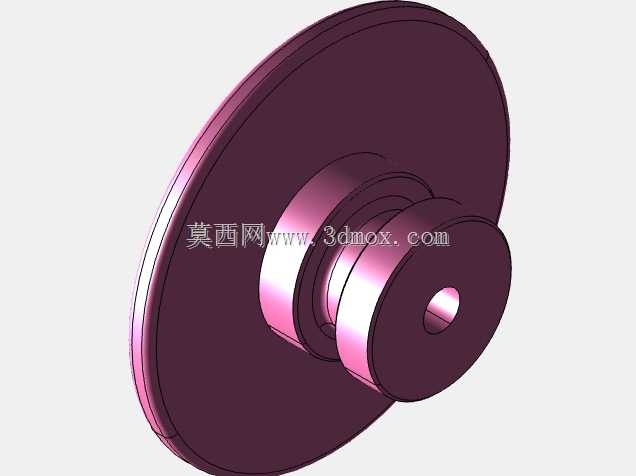

这款盘式连接轮主要应用在工业管路阀块的手动调节、小扭矩传动执行端,在仪表类控制阀、小型截断阀的手动操作机构里,这类零件是衔接操作手柄与阀杆的核心传动部件,日常工况下需要传递操作扭矩,同时要保证转动过程的同轴度,避免阀杆受偏载出现卡涩、密封面磨损不均的问题。从结构设计来看,零件采用大直径圆盘加阶梯轴套的一体化结构,大直径圆盘的外圆面是操作时的施力接触面,部分工况下会在圆盘外侧加装防滑套或者操作拨杆,增大操作时的摩擦力矩,避免手动调节时出现打滑;阶梯轴套部分设置了同轴的通孔,通孔直径与阀杆的配合段采用过渡配合公差,装配时通过顶丝或者平键实现周向固定,保证扭矩传递过程中不会出现相对转动。
设计过程中首先考虑的是安装边界,轴套段的外径要匹配阀块上的安装沉孔尺寸,保证装配后轴套能嵌入阀块的支撑孔内,获得足够的径向支撑,避免悬臂受力导致的零件变形;圆盘的厚度根据额定操作扭矩核算,常规手动操作的扭矩不超过15N·m时,圆盘厚度取8-12mm即可满足强度要求,不会出现受力后盘面翘曲的问题。轴孔的公差带选用H7/k6,既保证装配时的同轴度精度,又不会因为过盈量太大导致装配困难,轴套上预留的顶丝孔位置要避开阀杆的密封段,防止顶丝尖端损伤阀杆表面影响密封性能。
这类零件的材质一般选用45号钢或者增强尼龙,金属材质的零件表面会做发黑处理,提升防锈能力,适配工业管路的潮湿、多油污工况;尼龙材质的零件多用于低压、小口径的仪表阀,自重更轻,操作时不会因为金属碰撞产生火花,适配有防爆要求的工况场景。实际选型时要注意圆盘的外径不能超过阀组的安装间距,避免相邻阀门的操作件出现干涉,轴套的长度要匹配阀块安装面到阀杆配合段的距离,保证装配后阀杆的端部不会突出轴孔端面,也不会因为轴套太短导致配合长度不足,受力时出现阀杆歪斜。
从受力角度分析,操作时的力作用在圆盘外圆,力臂长度等于圆盘半径,在相同操作力下更大的圆盘直径能获得更大的操作扭矩,但直径过大会导致操作空间需求增加,因此设计时需要平衡操作力矩需求和安装空间限制,常规仪表阀用的这类连接轮圆盘直径控制在80-120mm区间,轴套外径根据阀杆直径匹配,阀杆直径6mm时轴套外径取18-22mm,阀杆直径10mm时轴套外径取25-30mm,保证轴套部分有足够的壁厚承受扭矩载荷。零件的所有过渡圆角都做了R0.5-R1的处理,避免应力集中,尤其是圆盘和轴套衔接的位置,是扭矩传递的应力集中区,圆角处理能大幅降低长期使用后出现疲劳断裂的风险,轴孔的入口端做了1×45°的倒角,方便装配时阀杆顺利导入,也能去除孔口的毛刺,避免装配时刮伤阀杆表面的镀层。
