实验室精密微量流体输送注射泵结构

在生物医学实验、临床微量给药、精细化工试剂配比这类对流体输送精度要求极高的场景里，常规的蠕动泵、柱塞泵往往受限于脉动误差、最小流量阈值，很难满足纳升级到毫升级的稳定输送需求，这款注射泵的结构设计正是瞄准这类高精度流体控制场景开发。从实际使用场景来看，这类设备常被放置在实验室超净台、临床输注工位旁，配套不同规格的标准注射器使用，不需要额外定制泵体流道，更换注射器即可快速切换输送量程，适配从细胞培养液输注、药剂精准推注到微流控芯片供液的多元需求。

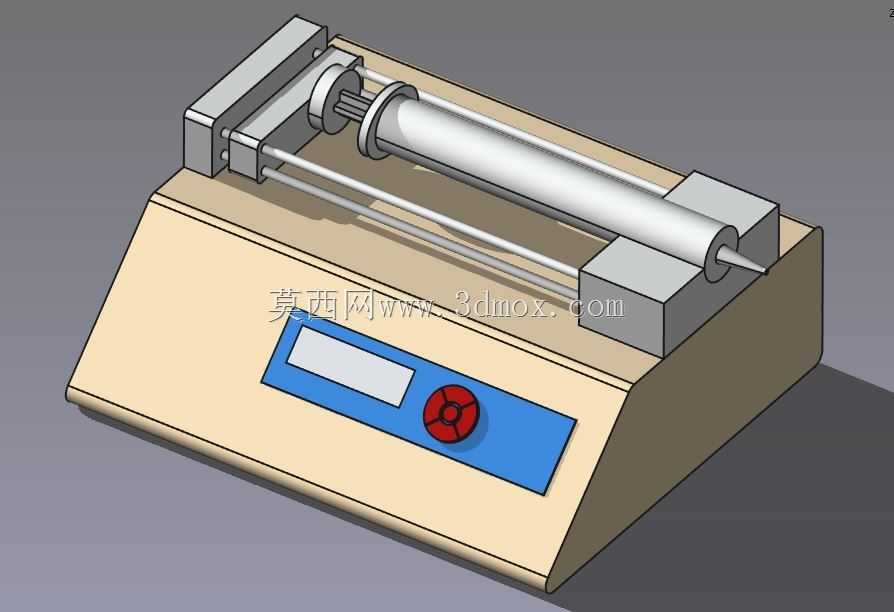

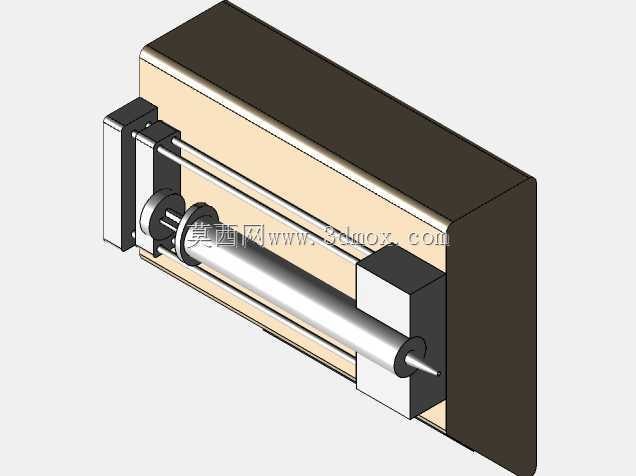

从功能特性上看，该结构采用卧式推注布局，底座作为整个设备的承载主体，倾斜的操作面板预留了显示模块与调节旋钮的安装位，操作人员站在设备正前方即可直观读取参数、调节推注速度，不需要俯身或者侧视查看设备状态。推注执行部分采用双光轴导向结构，配合丝杠传动带动推块做直线往复运动，相比单杆导向结构，双光轴可以完全抵消推块运动过程中的偏转力矩，避免注射器推杆受侧向力出现漏液、卡顿甚至推杆断裂的问题，推块与注射器推杆接触的位置做了平面贴合设计，不管是适配塑料推杆还是玻璃推杆的注射器，都能保证推力均匀作用在推杆端面，不会出现偏载。两端的固定座分别用来定位注射器的针筒法兰与推杆端，其中针筒端的固定座做了可调式卡槽设计，可以适配10ml到100ml不同规格的标准注射器，不需要更换夹具就能完成不同量程的切换，这一点在多试剂切换的实验场景里能大幅减少设备调整的辅助时间。

设计思路上，整个结构优先保证推注过程的直线度与运行平稳性，传动部分将丝杠布置在两根导向光轴的中间位置，让传动推力的作用线与注射器的中心轴线完全重合，从根源上减少偏载带来的运动阻力与精度损失。底座采用下宽上窄的梯形截面造型，既可以降低设备整体重心，提升放置稳定性，避免运行过程中因为传动部件的轻微振动出现设备移位，也给内部的驱动电机、控制电路板预留了充足的安装空间，操作面板倾斜15度左右的角度，是结合操作人员站立操作的视线高度反复调整的，既不会因为角度太陡导致面板容易积灰，也不会因为角度太平造成操作、读数不便。旋钮采用带防滑纹理的圆形结构，布置在面板靠近右手操作的一侧，符合多数操作人员的使用习惯，显示窗口预留的尺寸可以容纳常规的段码屏或者小尺寸液晶屏，用来实时显示推注速度、累计输注量、剩余推进行程等核心参数。

从安装边界与外形尺寸来看，整个设备的底座长度控制在300mm以内，宽度在180mm左右，整体高度不超过150mm，占用的操作台面积很小，即使在空间紧张的超净工作台内也能轻松放置，底部预留了四个防滑脚垫的安装位，可以根据使用场景选择橡胶防滑脚垫或者磁吸固定座，在钢制操作台面上使用时磁吸固定座可以进一步提升设备的固定稳定性。推进行程设计为150mm，覆盖了常规实验室注射器的最大推杆行程，不需要额外调整结构就能适配绝大多数标准规格的注射器，推块的运动速度范围覆盖0.1mm/min到50mm/min，对应不同规格注射器可以实现从每小时几微升到每分钟几十毫升的流量覆盖，完全满足常规的微量流体输送需求。结构上所有的外露部件都做了圆角处理，没有尖锐的棱角，在医疗、实验室这类人员操作频繁的场景里可以避免磕碰划伤，导向光轴与丝杠都预留了润滑脂加注的位置，日常维护时不需要完全拆解设备就能完成传动部件的保养，延长设备的使用寿命。另外整个结构的装配逻辑采用分层设计，底座内部的电气部件与上部的机械传动部分完全分隔，即使出现注射器漏液的情况，液体也只会顺着底座的斜面流到设备外部，不会渗入内部造成电路故障，这一点在输注腐蚀性试剂的场景里尤为重要，可以大幅降低设备的故障概率。
