微型线性手刹换挡模拟装置结构设计

在模拟驾驶外设开发、小型操控台实训装置搭建领域，这类微型线性手刹与顺序换挡集成结构，解决了常规模拟外设体积过大、适配场景受限的痛点。很多桌面级模拟驾驶 setup 受限于桌面安装空间，常规全尺寸换挡手刹总成往往需要额外的安装支架，挤占方向盘、踏板的布置空间，而这款集成结构将换挡与手刹功能整合在极小的主体空间内，不需要额外设计复杂的安装转接件，直接适配常规工业铝型材搭建的模拟支架，大幅降低了桌面级模拟设备的搭建门槛。

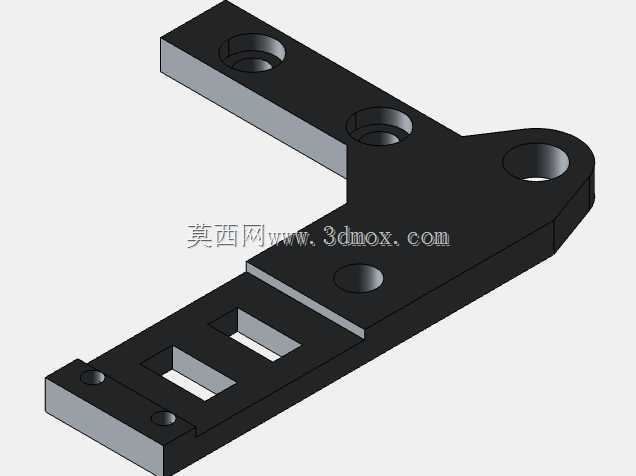

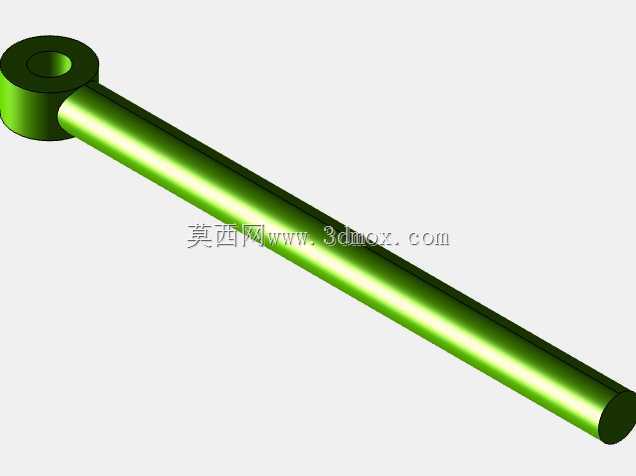

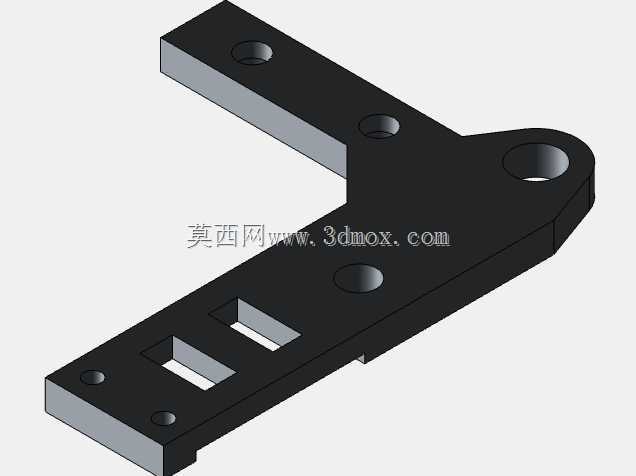

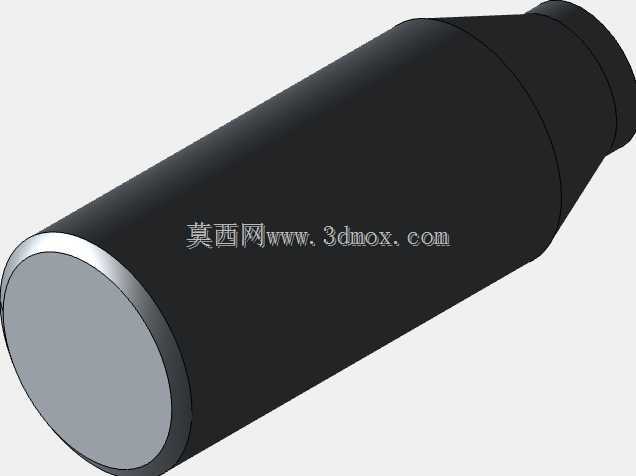

从功能实现逻辑来看，这套结构没有采用市面上常见的电位器采集方案，而是选用霍尔传感器搭配微动开关的组合来采集操控信号，霍尔元件负责采集手刹、换挡杆的线性行程位置，避免了电位器长期使用后的磨损漂移问题，微动开关则负责触发换挡挡位的到位信号，保证挡位识别的准确性，不会出现模拟挡位虚位、信号跳变的问题。L型手柄的水平横杆直接驱动传感元件，传动路径短，没有多余的传动间隙，操控时的手感反馈直接，不会出现松散的旷量。

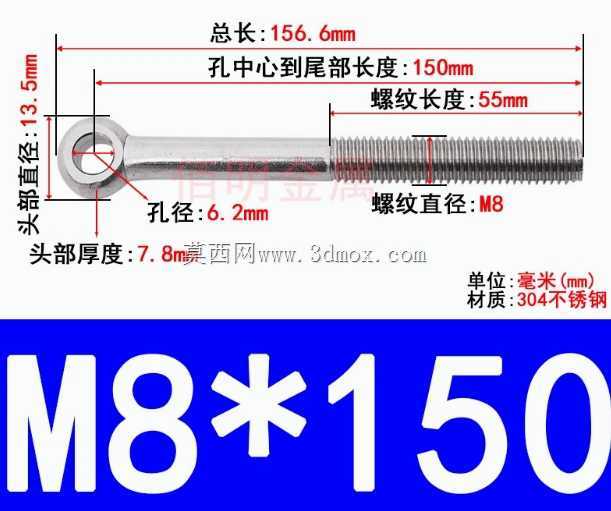

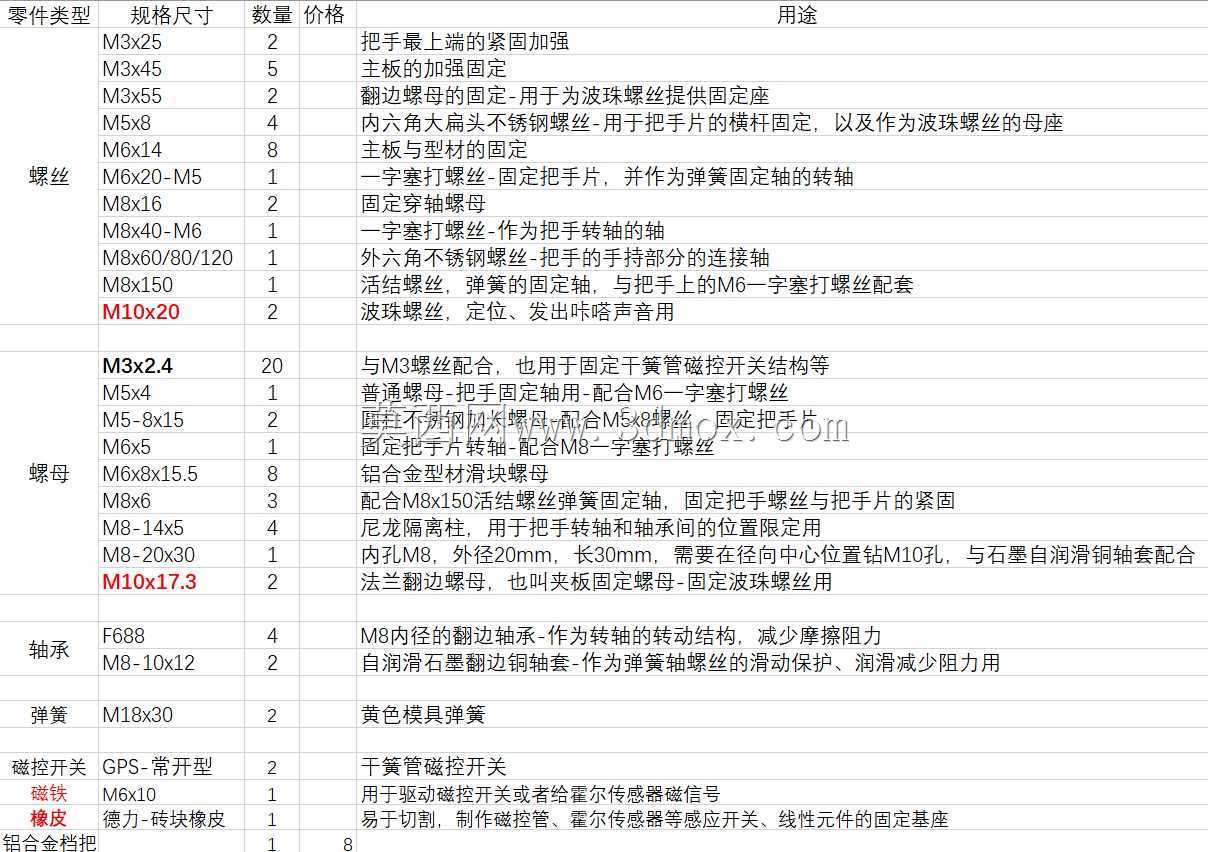

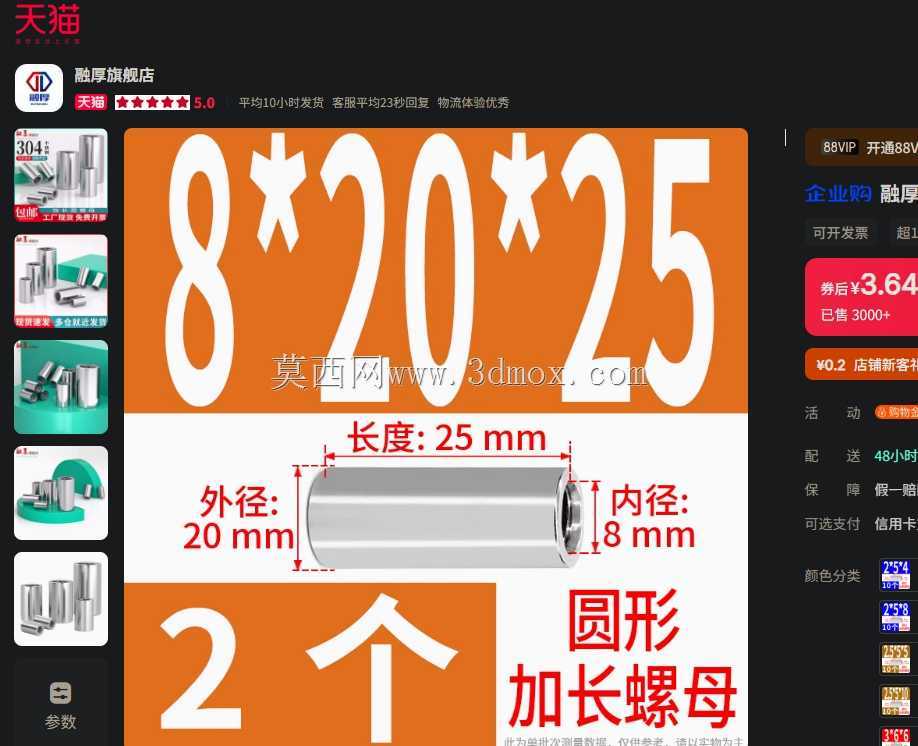

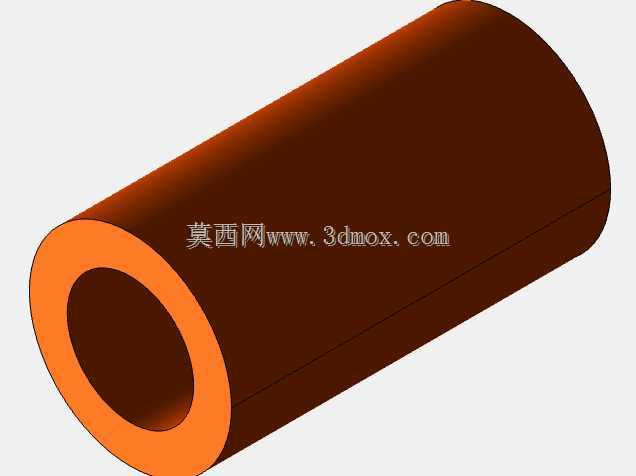

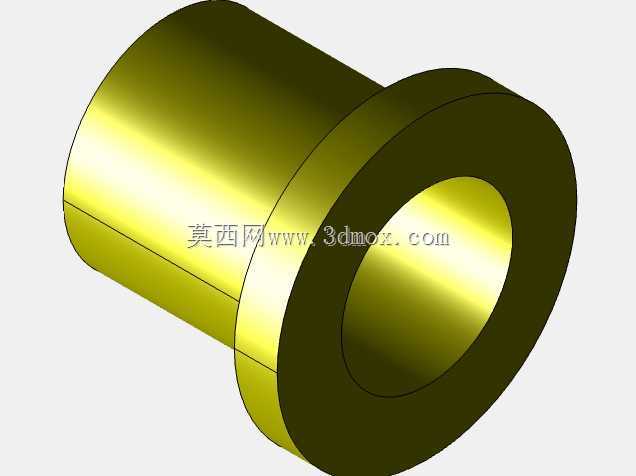

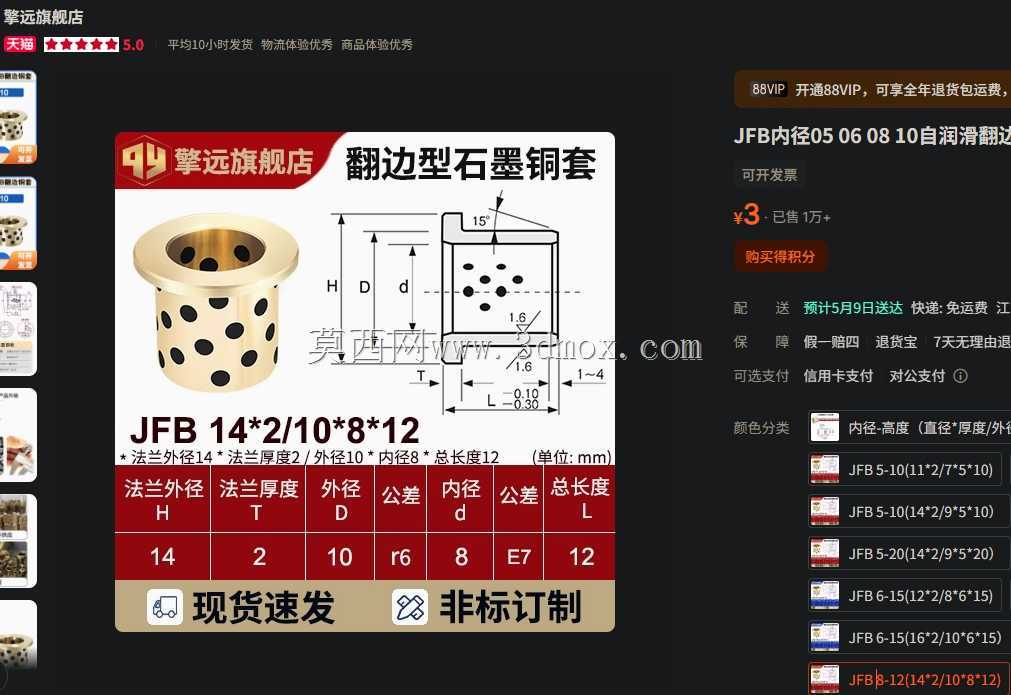

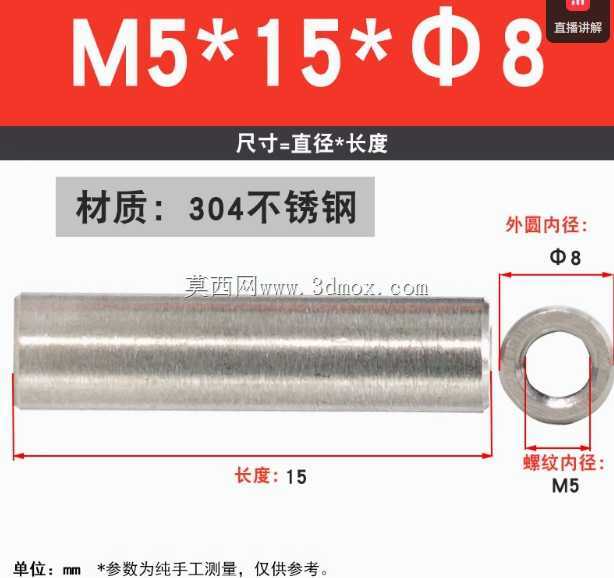

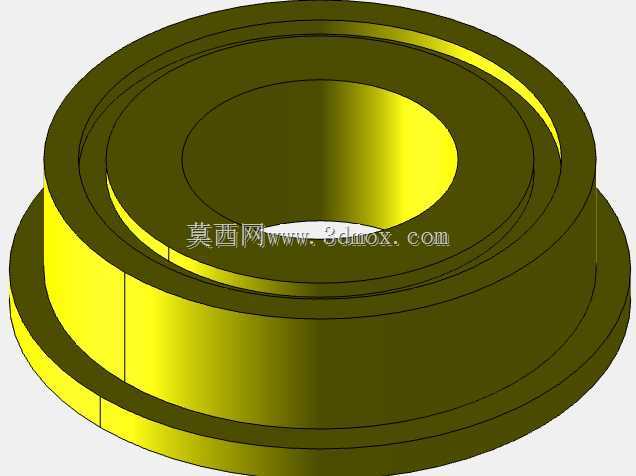

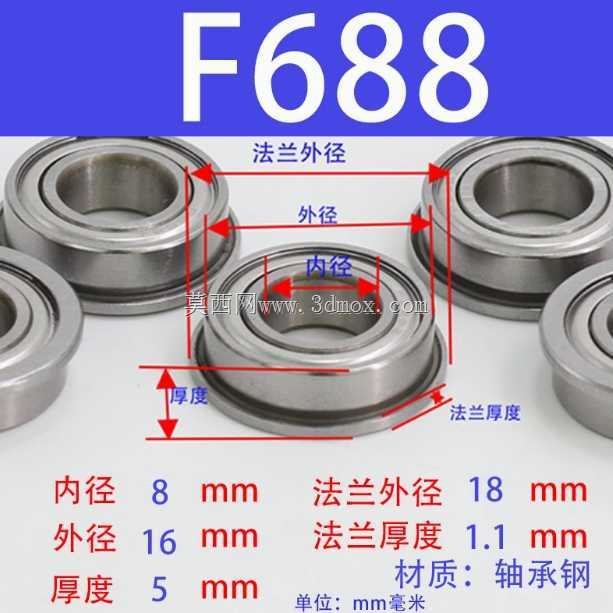

结构主体采用全金属CNC加工成型，相比3D打印的同类结构，整体刚性更强，长期反复推拉操作不会出现结构形变、连接位松动的问题。手柄螺丝、弹簧固定压轴统一采用M8螺钉作为紧固件，这类紧固件属于工业标准件，后期维护更换不需要定制特殊规格零件，日常维护时直接采购标准五金件即可完成替换，降低了后期的维护成本。结构内部的复位弹簧提供了清晰的操作阻尼反馈，换挡和手刹操作时的力感线性，不会出现阻尼突变、卡滞的问题，能还原真实车辆操控时的力反馈感受。

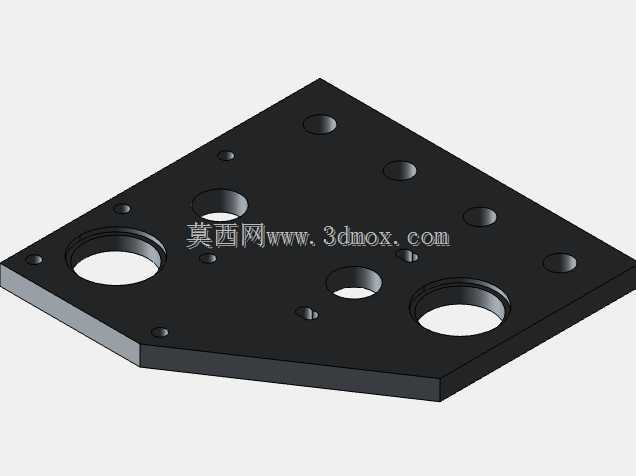

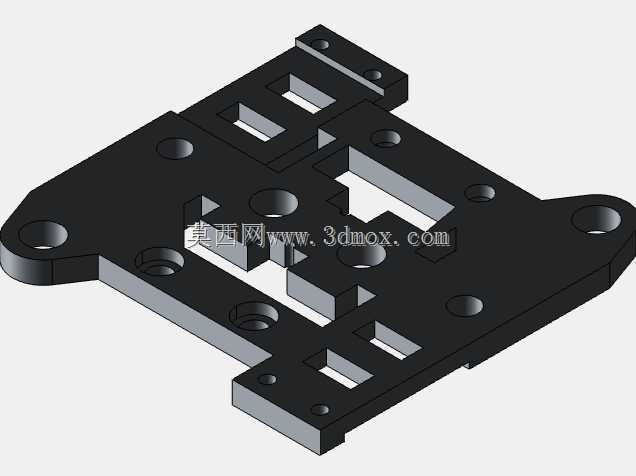

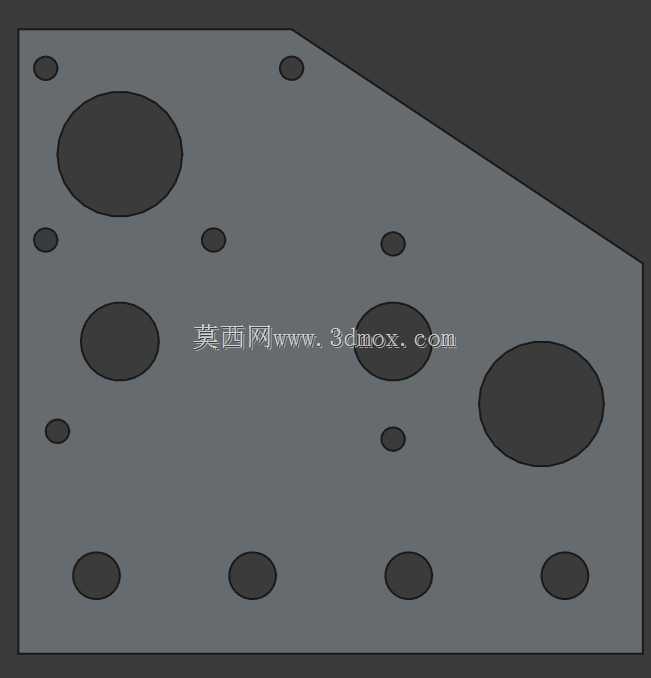

设计阶段充分考虑了不同安装场景的适配性，主体尺寸控制在80x80x5mm的紧凑范围内，安装边界可以直接适配20x40、30x30、40x40三种常用规格的工业铝型材，不需要额外定制转接板，直接利用铝型材的T型槽就可以完成固定安装。针对不同用户对换挡行程、手刹行程的差异化需求，结构预留了延长块安装位，通过加装不同厚度的延长块，就可以调整挡位之间的行程间距，适配不同使用习惯的操作需求，不需要重新加工主体结构，拓展性更强。

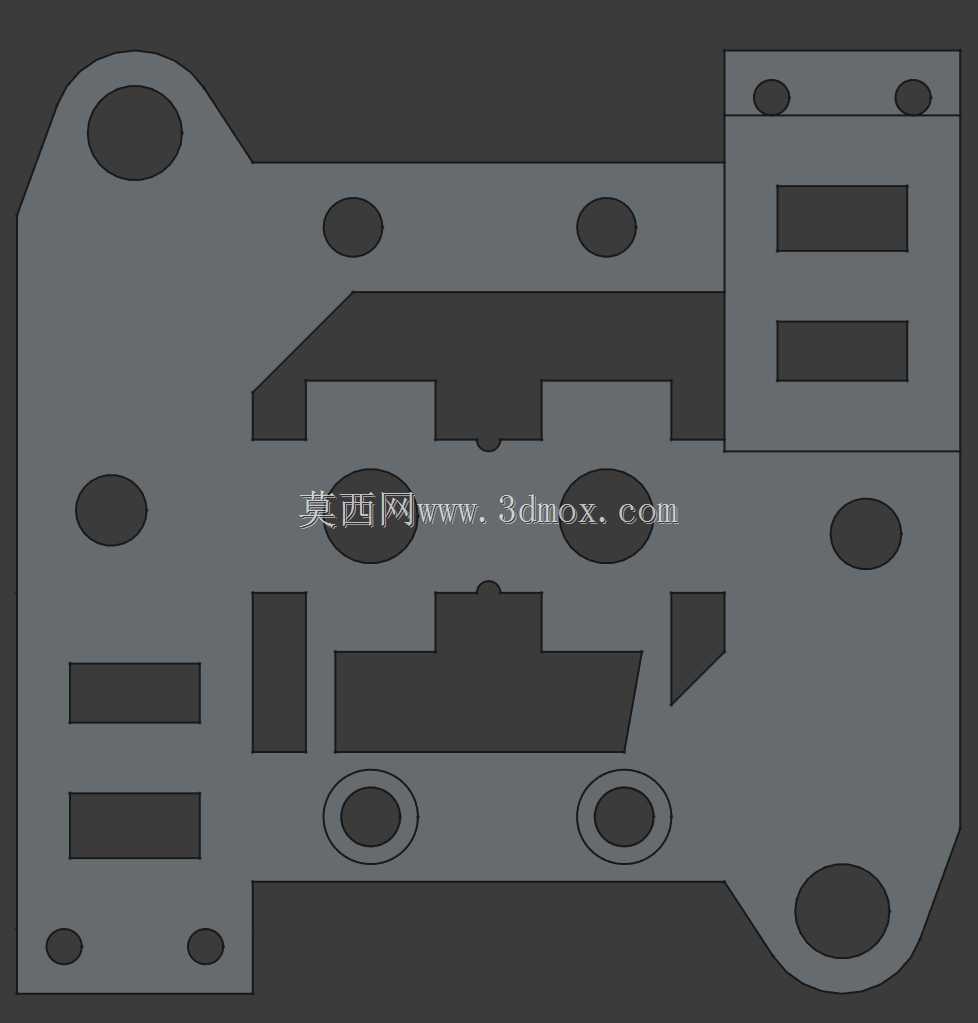

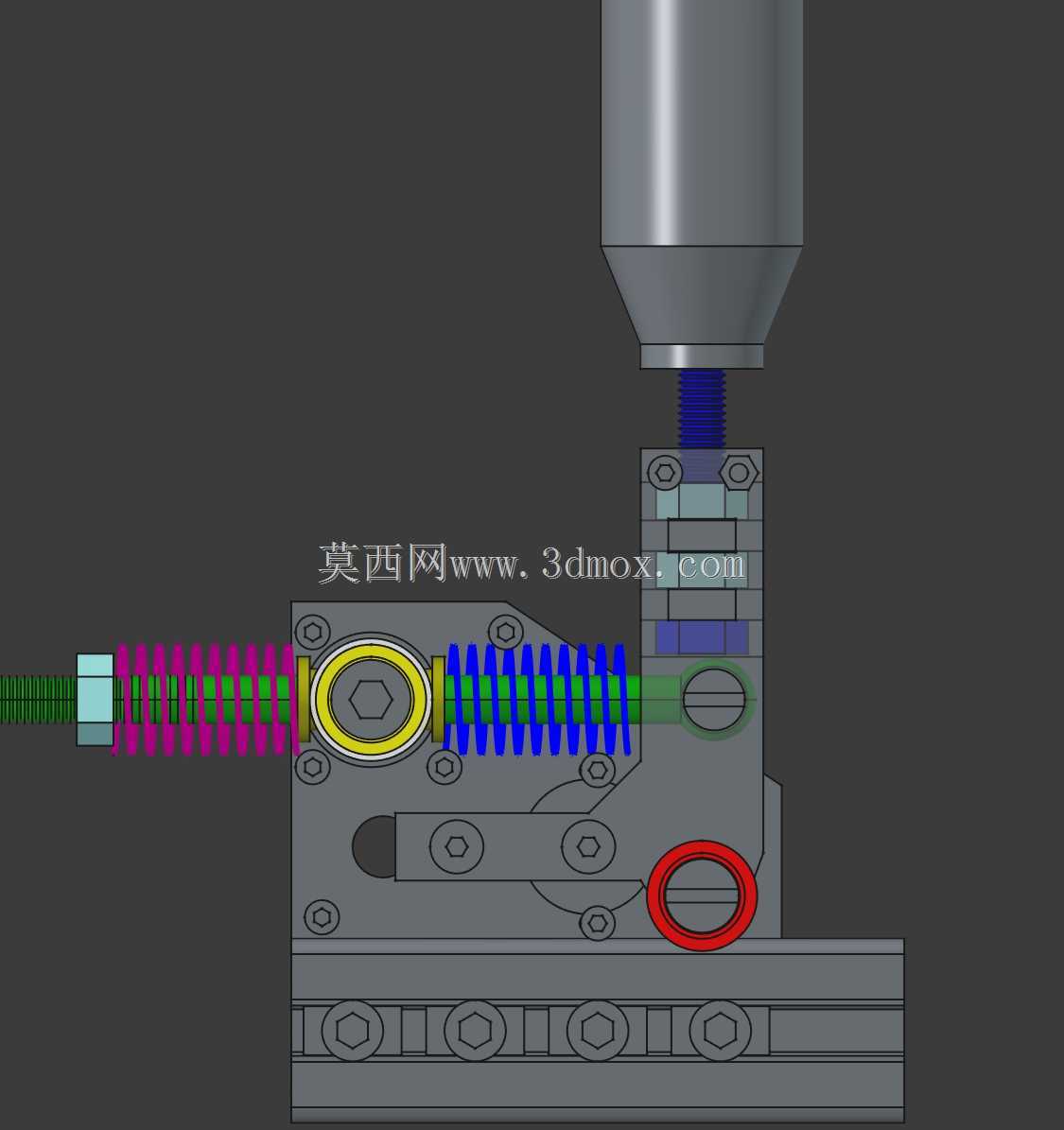

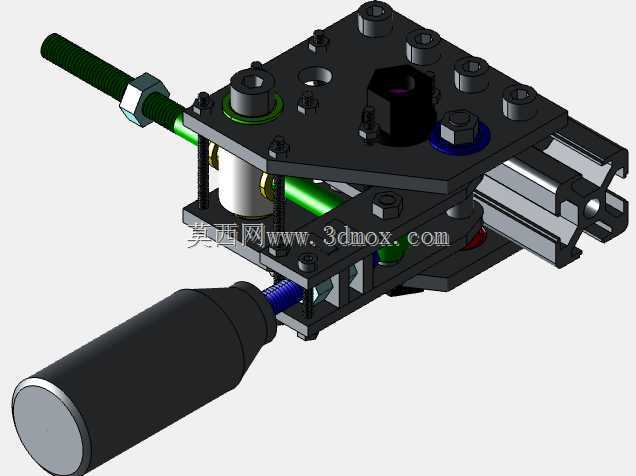

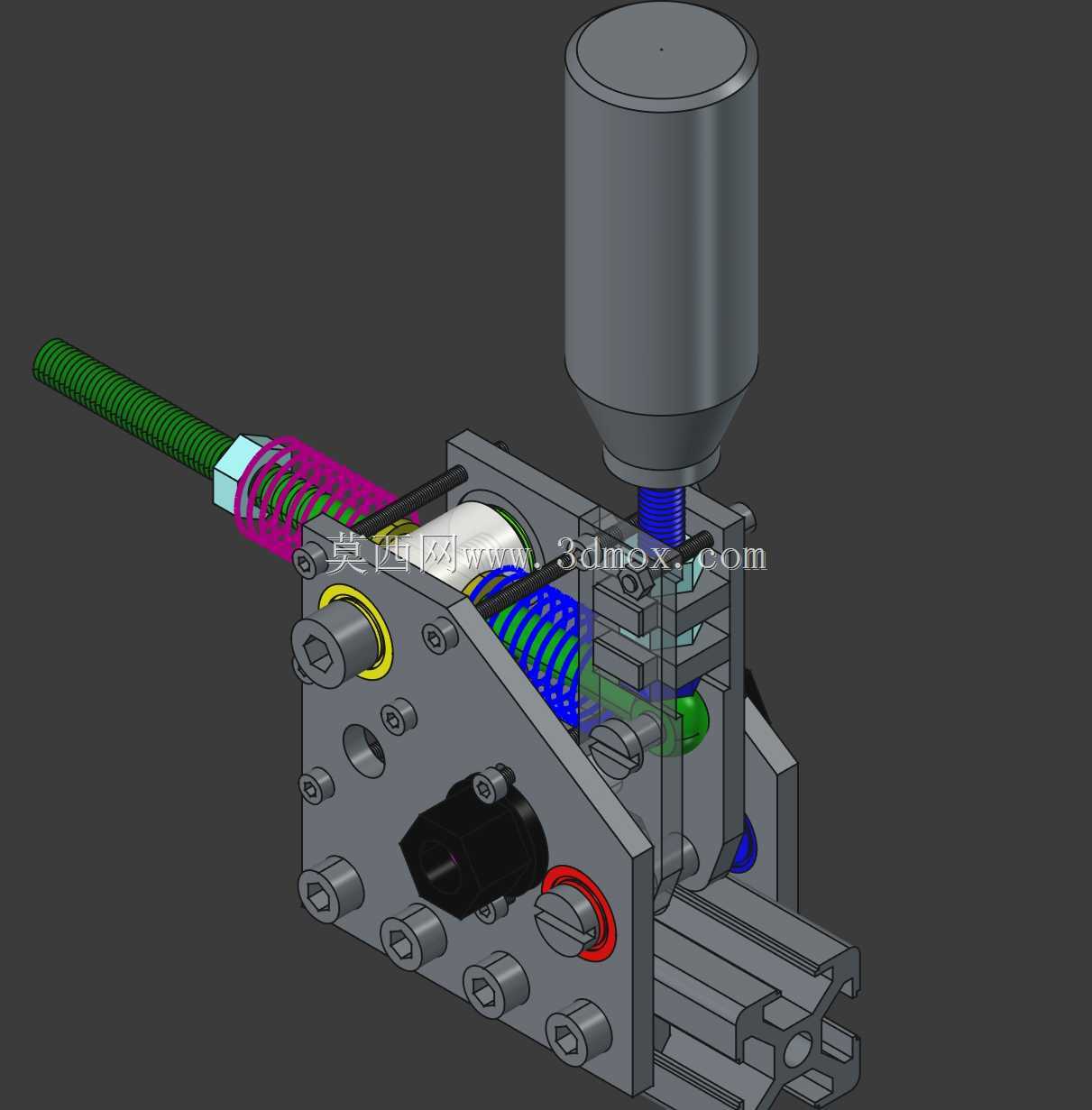

从结构布局来看，换挡机构与手刹机构采用分层集成的布置方式，手刹的线性推拉结构布置在主体侧方，换挡杆的竖向操作结构布置在主体上方，两个操作机构的运动路径完全独立，不会出现运动干涉，操作时不会因为误碰触发另一个机构的信号。所有的走线槽都集成在主体结构内部，外部没有裸露的线束，整体外观整洁，安装后不会出现线束剐蹭操作杆的问题。传感元件的安装位设计了微调结构，装配时可以调整霍尔元件与磁钢的相对位置，校准信号零点与满量程位置，保证信号采集的精度，不会出现行程末端信号丢失、零点偏移的问题。

这类结构除了用于模拟驾驶外设之外，还可以作为小型操控实训台的操作机构，用于教学演示线性位置传感、开关信号触发的机械结构原理，紧凑的尺寸也适合集成在便携式模拟训练设备内，不需要占用过大的收纳空间，搬运移动时也不会因为结构突出出现磕碰损坏的问题。整体结构的连接位全部采用可拆卸的螺钉连接，没有采用焊接、铆接等不可拆卸的连接方式，后期拆解维护、更换磨损零件都十分方便，弹簧等易损件都可以快速拆卸替换，不需要整体报废结构。
