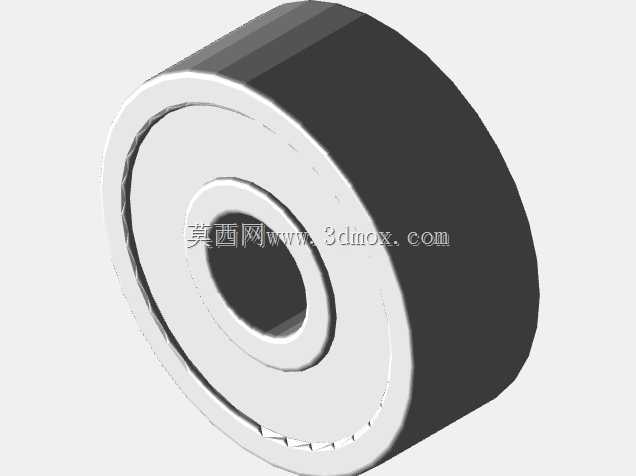

微型深沟球623zz滚动轴承结构

在轻载精密传动场景中，微型滚动轴承的选型与结构合理性直接决定整套机构的运行稳定性与寿命，623zz这类带双面防尘盖的微型深沟球轴承，是小型传动机构里应用极广的基础支撑部件。日常做小型自动化模组、桌面级设备、精密仪器传动结构设计时，经常会用到这类小尺寸轴承，它的核心作用是为旋转轴提供径向支撑，同时承受一定比例的轴向载荷，降低轴系转动过程中的摩擦阻力，约束轴的径向与轴向窜动，保证轴上零件的回转精度。

从结构设计逻辑来看，这类微型轴承采用经典的深沟球结构，内圈与轴采用过盈配合安装，外圈与安装座孔采用过渡或小间隙配合，双面的防尘盖结构可以阻挡外界粉尘、碎屑进入轴承内部滚道，避免滚动体与滚道出现磨粒磨损，同时也能在一定程度上留存轴承内部的润滑脂，延长维护周期，不需要频繁补充润滑介质。建模过程中需要严格卡准安装边界尺寸：内圈孔径是与轴配合的核心尺寸，建模时要保证公差带符合基孔制配合要求，外圈外径与轴承座孔的配合尺寸要对应基轴制公差，轴承的整体宽度尺寸要匹配安装位的轴向空间，避免装配后出现轴向顶死或者间隙过大窜动的问题。滚道的曲率设计要与钢球直径匹配，保证钢球与内外圈滚道的接触角处于合理范围，既保证承载能力，又不会因为接触应力过大导致早期点蚀失效。保持架的结构采用浪形冲压保持架，均匀分隔每一颗钢球，避免钢球之间直接接触摩擦，降低运转过程中的发热与磨损，建模时要保证保持架的兜孔间隙合理，不会卡滞钢球的公转与自转。

这类轴承的实际应用场景覆盖非常广，小到桌面3D打印机的送丝轮支撑、小型舵机的输出轴支撑，大到精密仪器仪表的指针轴系、小型电机的转子支撑、办公自动化设备的辊轴支撑，甚至部分民用消费电子的转动结构里都能见到它的身影。选型时要注意，623zz属于微型轻载轴承，适合转速较高、载荷不大的传动场景，不能用在重载冲击的工况下，否则很容易出现滚道压痕、钢球碎裂的失效问题。安装过程中要注意，压装轴承时不能直接敲击轴承外圈传递力，要通过对应套圈的端面均匀施力，避免滚道受冲击损伤，装配前要清理安装位的毛刺与杂质，避免硬质颗粒进入轴承内部。建模时除了还原整体外观结构，还要把密封盖的压装结构、内圈外圈的倒角细节做出来，这些细节直接影响装配干涉检查的准确性，很多新手建模时容易忽略安装倒角，导致实际装配时轴承无法顺利压入座孔，或者轴端无法顺利穿入内圈。另外要注意，双面防尘盖的结构是非接触式密封，它的密封间隙很小，既能阻挡大颗粒杂质，又不会因为接触摩擦增加运转阻力，适合高速低阻的应用场景，如果是有液体飞溅或者多粉尘的恶劣工况，这类带防尘盖的轴承就不适用，需要换成带接触式橡胶密封的型号。

从轴系设计的角度来说，这类微型轴承的安装固定方式通常有两种，一种是内圈通过轴肩定位，外圈通过孔用挡圈或者端盖压紧，另一种是采用胶接的方式固定在薄壁安装座上，具体选用哪种方式要根据实际载荷大小与拆装需求决定。建模时要预留出对应的定位结构空间，比如轴肩的高度不能超过轴承内圈的倒角高度，否则会导致轴承无法贴紧定位面，外圈的挡圈槽尺寸要符合标准挡圈的安装尺寸，避免挡圈无法装入或者突出座孔平面干涉其他零件。钢球的数量与直径是决定轴承承载能力的核心参数，623zz的钢球直径与数量是经过行业标准验证的，建模时不要随意更改钢球参数，否则会导致保持架无法装配，或者轴承的额定动载荷、额定静载荷与实际选型参数不符，影响后续的结构仿真计算准确性。很多刚入行的工程师做小型设备设计时，容易忽略微型轴承的安装公差要求，把内圈与轴的配合做的太松，导致运转过程中内圈跟转，磨坏轴颈，或者配合过盈量太大，把轴承内圈撑胀，导致径向游隙变小，出现卡滞、发热抱死的问题，这些细节在建模阶段就要把公差标注清楚，给后续的加工与装配提供准确的依据。
