多螺纹魔术螺栓螺母创意结构设计

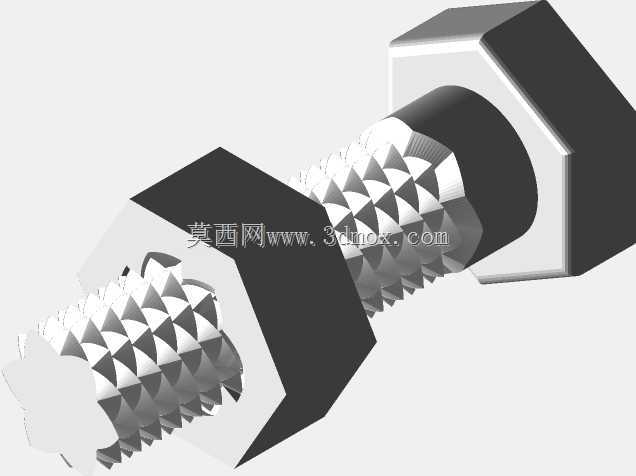

这款特殊螺纹结构的紧固件，跳出了普通三角螺纹单一线程螺旋升角的常规设计逻辑，采用多组交错排布的棱面螺纹构型，打破了传统螺栓螺母只能沿固定螺旋方向旋合的固有认知，在机械结构演示、科普教具、创意连接场景中有着独特的应用价值。

从实际应用场景来看，这类结构首先可作为机械原理教学的具象演示件，帮助刚接触机械连接的从业者理解螺纹啮合的本质——传统螺纹依靠连续螺旋面的咬合实现轴向进给与锁紧，而这款多棱面交错的螺纹结构，通过非连续的啮合齿形排布，能够实现看似违背常规螺纹运动规律的配合效果，在科普展项、职业院校机械课堂上，能让观察者快速理解螺纹升角、啮合面、轴向运动之间的逻辑关系，比平面示意图的感知效率高出数倍。其次在创意工业设计领域，这类特殊紧固件可用于需要特殊开合逻辑的文创产品、创意装置上，比如需要特定解锁动作的艺术装置、互动展具，依靠非常规的旋合路径带来的操作反馈，强化产品的互动记忆点。

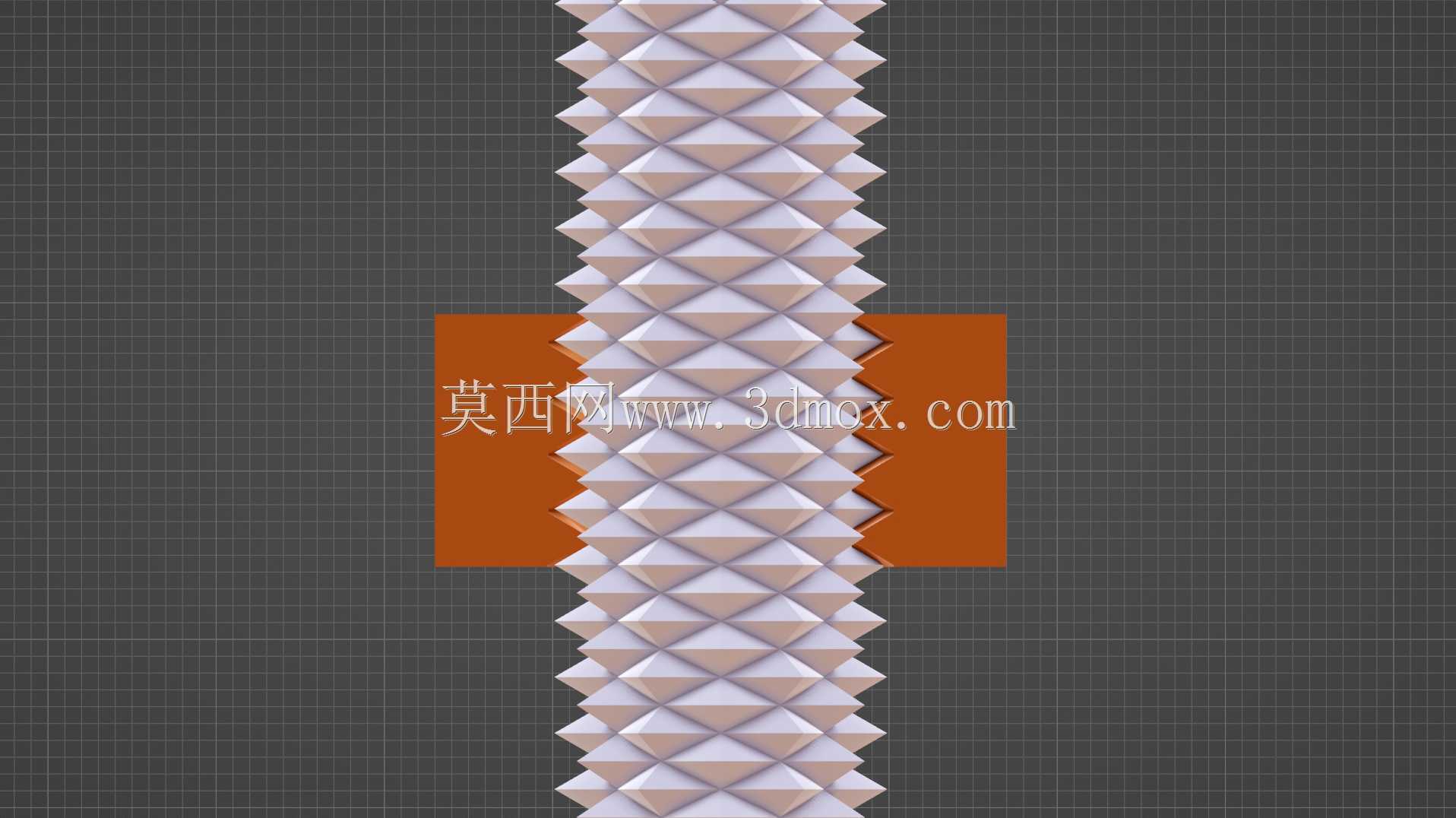

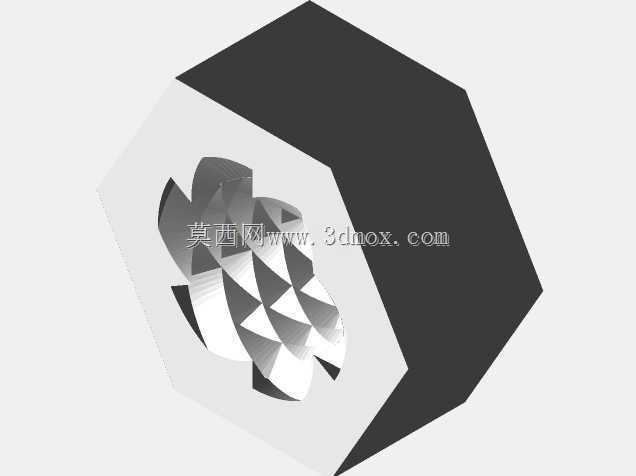

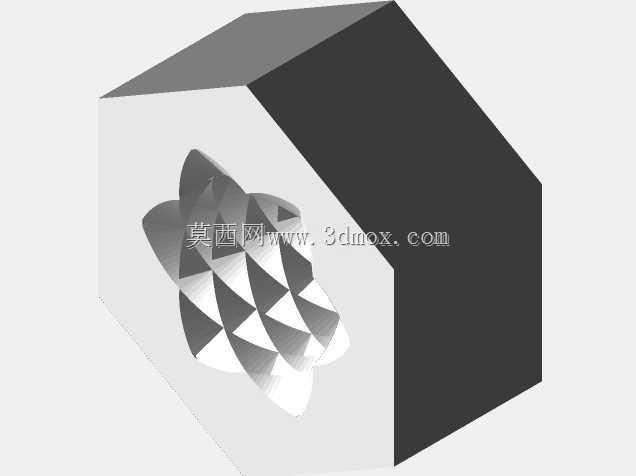

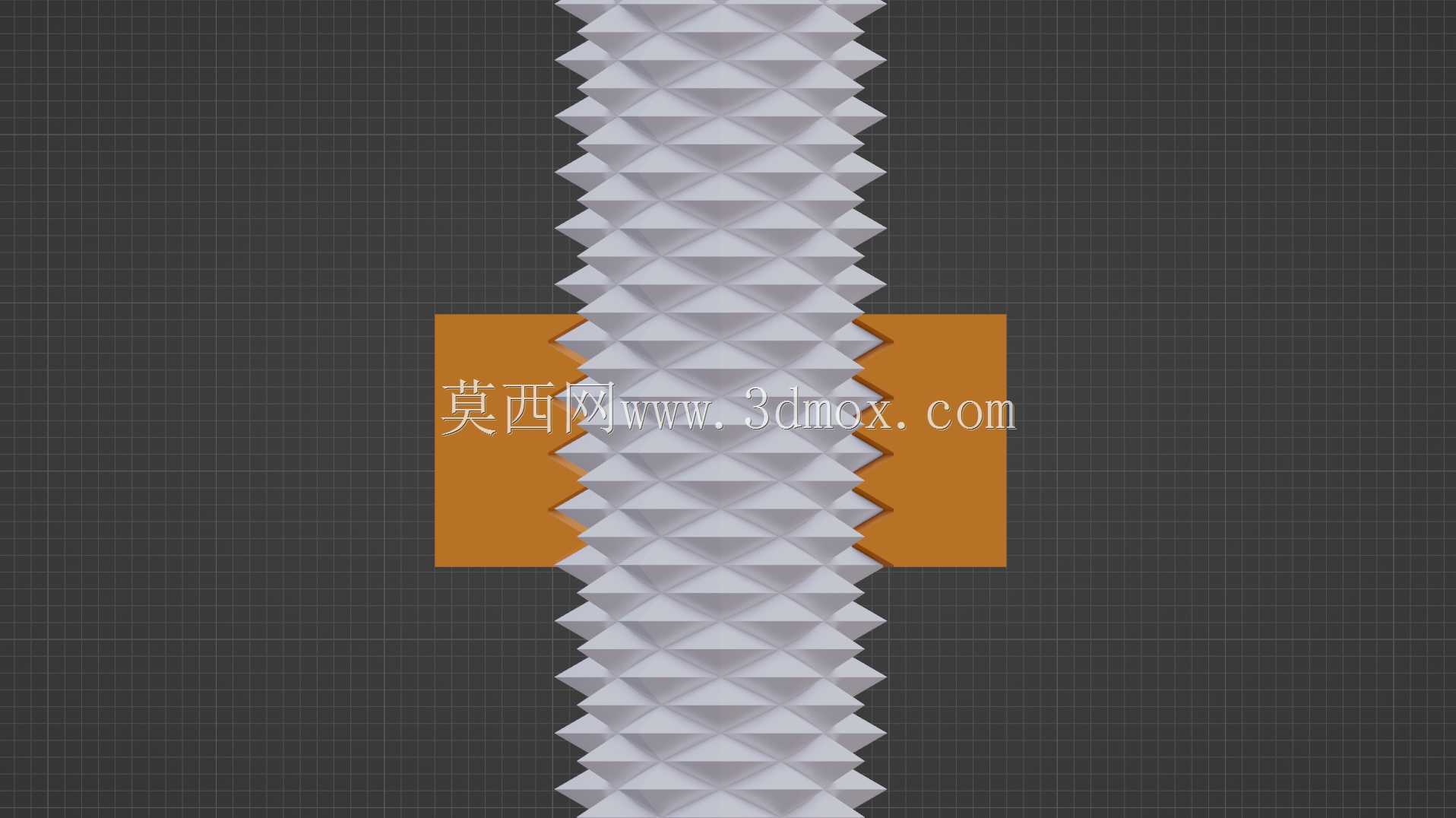

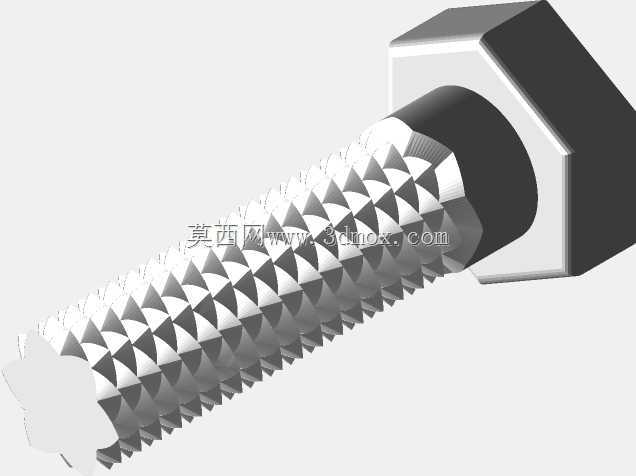

从功能特性上看，这款结构的核心特点在于啮合面的非连续排布，传统螺栓螺母的螺纹是连续螺旋曲面，旋合过程中每一圈螺纹都保持连续接触，而这款结构的螺纹段采用类似鳞片状的凸起棱面，相邻棱面之间预留了错位间隙，当螺栓与螺母处于特定相对角度时，可以实现无旋转的轴向插接，旋转一定角度后棱面互相卡合实现锁紧，和传统需要旋转多圈才能完成装拆的螺纹副相比，在需要快速装拆且具备一定防松效果的场景下，能大幅缩短操作行程。同时这种多棱面的啮合方式，接触应力分布和普通三角螺纹有明显区别，普通三角螺纹的牙型斜角会带来径向分力，在振动工况下容易出现自松，而这款结构的棱面啮合角度经过特殊设计，卡合状态下轴向载荷由多组棱面均匀承担，没有传统螺纹的径向分力带来的应力集中问题，在小载荷的创意连接场景下，防松表现优于普通粗牙螺纹。

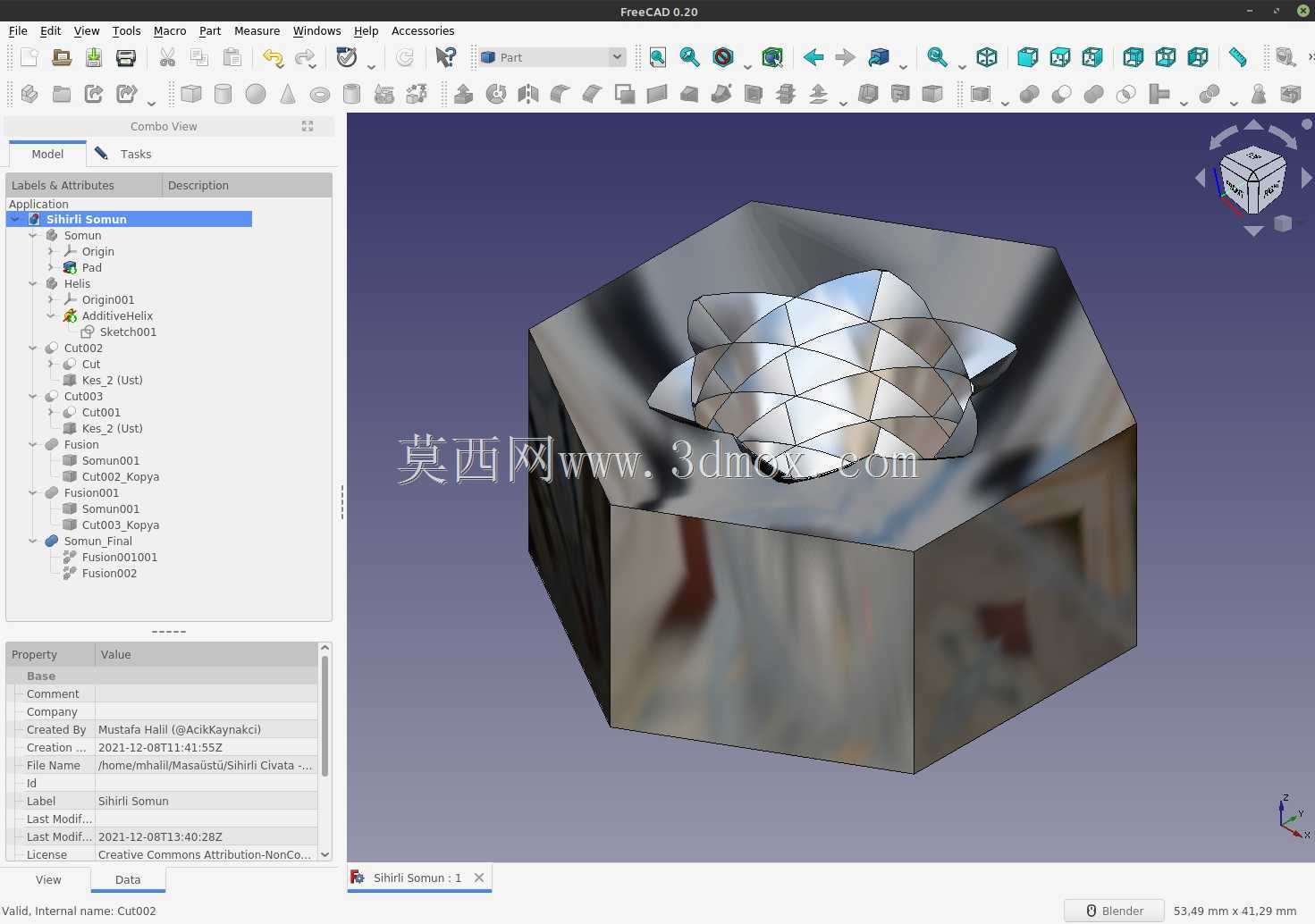

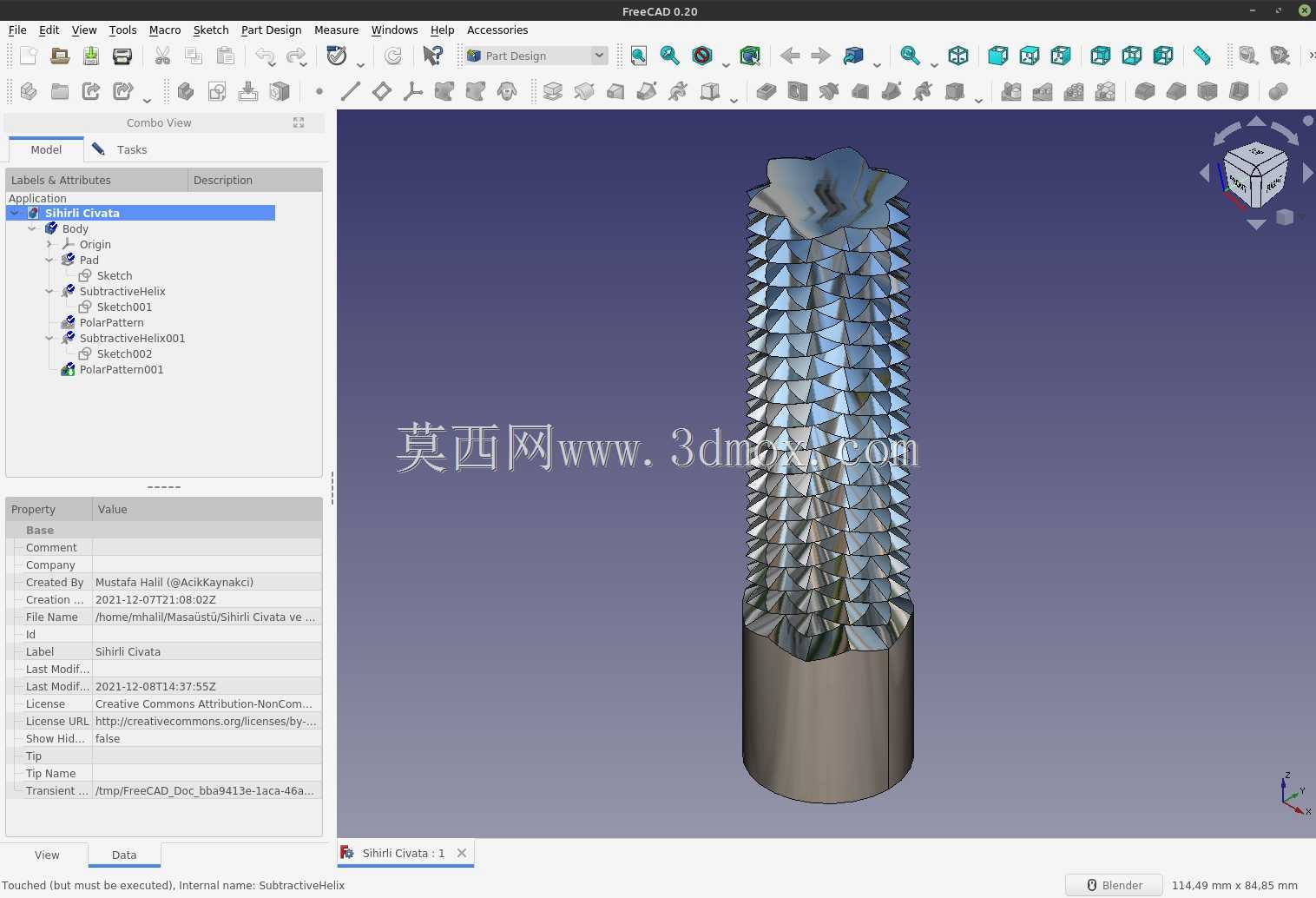

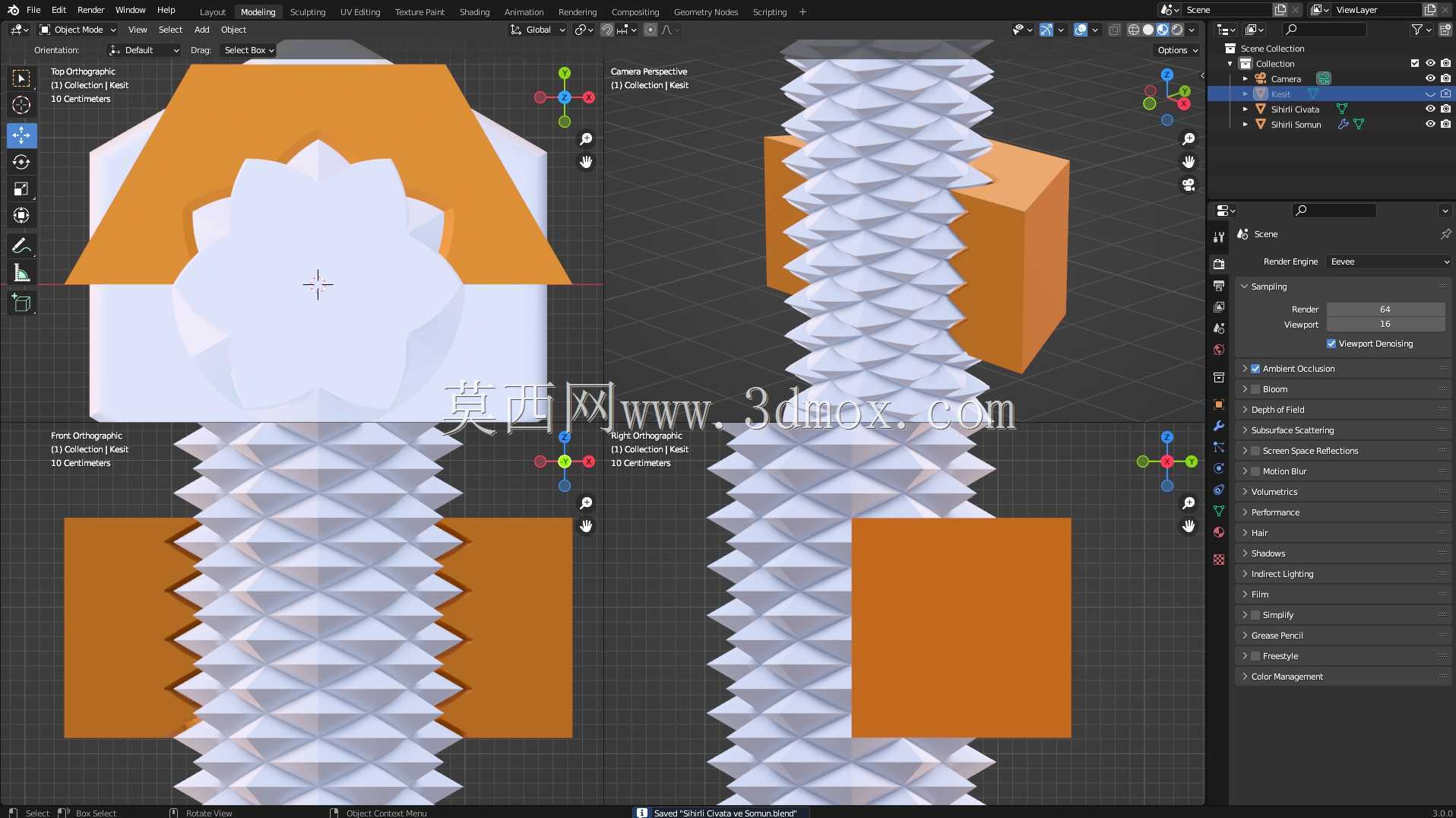

设计思路层面，这款结构没有沿用传统螺纹的螺旋线扫掠生成逻辑，而是先确定螺栓与螺母的配合行程，将整个配合段拆分为数十层等距的环形截面，在每个截面上设计对称分布的啮合凸起与避让缺口，相邻截面的凸起位置按照特定角度偏移，既保证旋转过程中凸起能够沿相邻层的缺口滑动实现轴向进给，又保证在锁紧位置所有凸起能够同时卡入对应卡槽实现承载。建模过程中需要严格控制每个棱面的拔模角度，避免旋合过程中出现运动干涉，棱面的倾斜角度既要保证滑动过程顺畅无卡滞，又要保证锁紧状态下不会因为轴向载荷出现自动滑退，每一层凸起的位置度公差需要控制在0.02mm以内，否则会出现旋合卡顿甚至无法装配的问题。

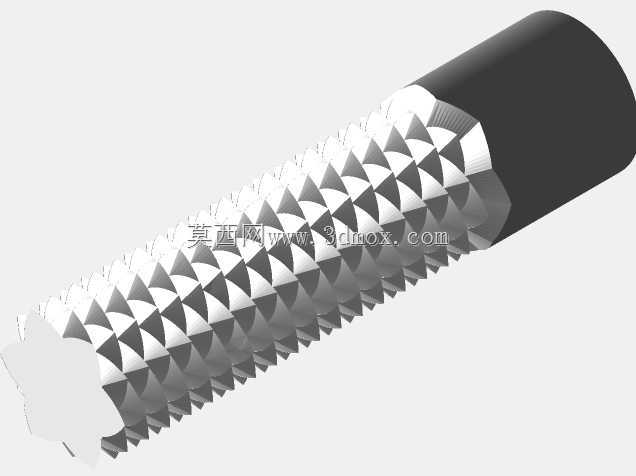

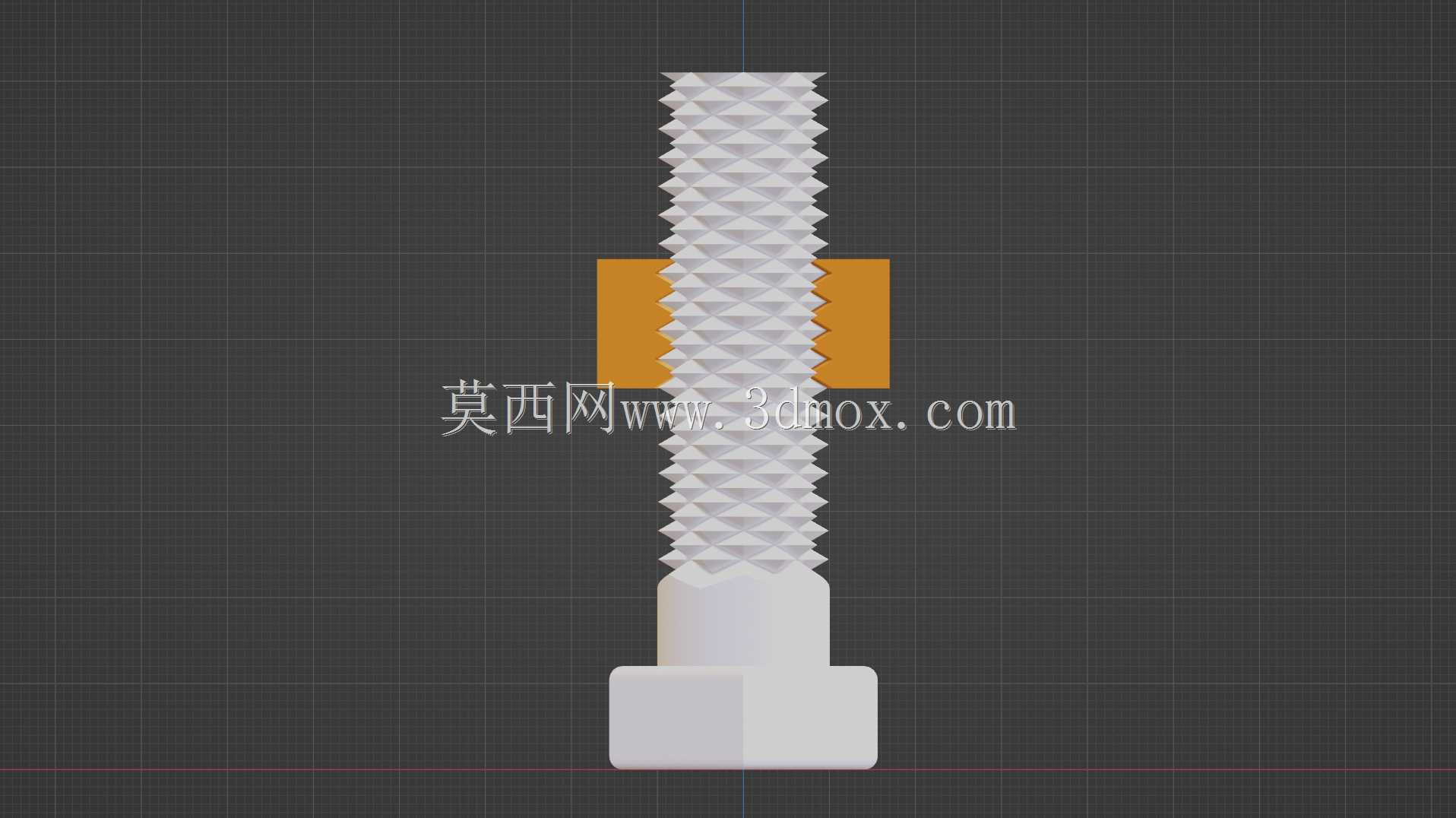

从外形尺寸与安装边界来看，这款螺栓螺母的配合段外径和同规格普通六角螺栓接近，螺栓端部设计有导向锥段，装配时不需要严格对齐螺纹起始位置，只要将螺母套入导向段，旋转到对应角度即可推入卡合，安装所需的轴向操作空间和普通螺栓相当，但旋转操作角度只需要30到45度即可完成锁紧，相比普通螺栓需要旋转数圈的操作，在狭小安装空间内，不需要预留大角度旋转的操作余量，适合周边有结构遮挡、无法完成整圈旋转操作的安装场景。螺栓头部和螺母的外形可根据实际安装需求调整为六角、内六角或者手拧结构，不需要改变内部啮合段的参数即可适配不同的操作场景。啮合段的长度可根据实际承载需求调整，增加啮合段的层数即可提升整体承载能力，每层棱面可承担的轴向载荷根据棱面接触面积计算，在采用树脂材料3D打印的状态下，单组啮合棱面可承受约50N的轴向载荷，整段15层啮合的结构可承受超过700N的轴向拉力，能够满足大部分创意装置、教具、轻载连接场景的使用需求。需要注意的是，这类特殊螺纹结构不适合大载荷、强振动的重型机械连接场景，其设计定位偏向轻载、快装、具备创意演示属性的连接需求，在结构设计时需要根据实际载荷工况核算啮合面的接触强度，避免棱面出现压溃变形导致连接失效。
