适配Kurt虎钳的软下巴夹持垫块

在普通铣床、CNC加工中心的批量装夹作业里，标准Kurt虎钳的硬钳口经常会遇到夹持已加工面留下压痕、异形件夹持接触面不足的问题，这类软下巴垫块就是针对这类场景做的适配结构。很多一线操机人员遇到薄壁件、表面粗糙度要求高的工件装夹时，临时找铝块切钳口垫的情况非常普遍，这个结构就是把这类临时改制的辅具做了标准化的适配设计，不用每次临时测量划线切料，直接装夹就能用。

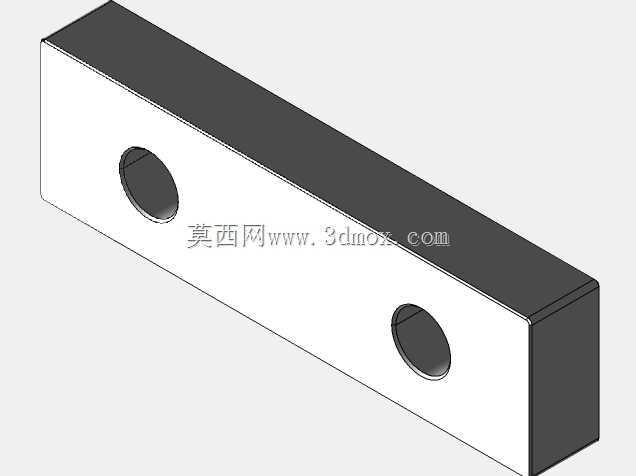

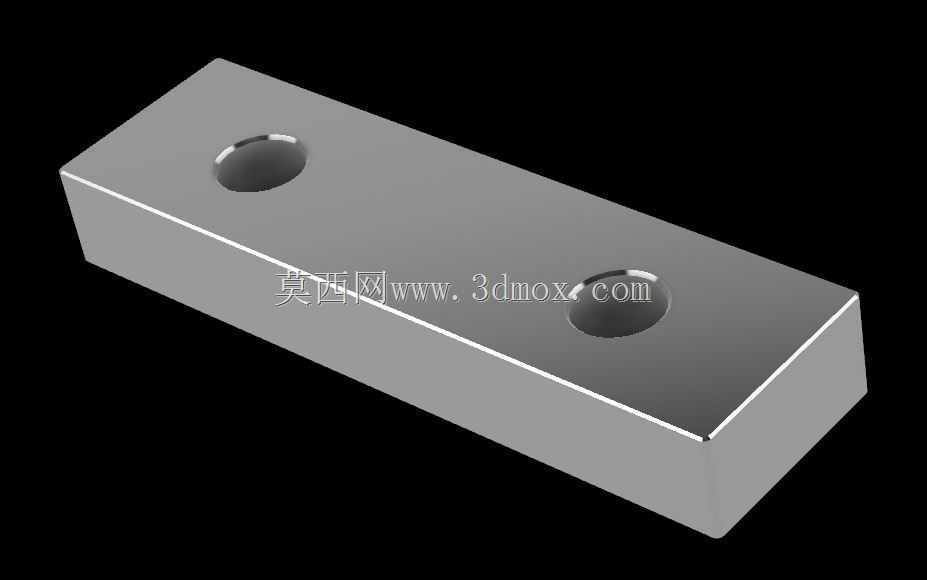

从结构本身来看，整体采用长方体等截面设计，原材料选用1英寸×2英寸规格的标准挤压铝棒，下料长度统一为7英寸，挤压铝棒本身的平面度、直线度有出厂精度保证，不需要额外做六面粗加工就能直接使用，材料硬度远低于淬硬的钢质钳口和待加工的钢制工件，夹持时不会在工件已加工表面留下硬压痕，也不会因为钳口硬度过高碰伤工件的边角。两个沉头安装孔沿垫块长度方向对称布置，孔位间距完全匹配Kurt虎钳原有硬钳口的安装螺纹孔位置，安装时不需要对虎钳本体做任何二次加工，直接拆下原有硬钳口的固定螺栓，把垫块对准孔位穿入螺栓拧紧即可完成安装，整个换装过程不超过五分钟，切换硬软钳口的效率非常高。

设计的时候没有做多余的防滑齿、异形卡槽这类结构，就是保留平整的夹持工作面，一方面是因为铝质材料本身的摩擦系数足够，配合虎钳的夹紧力可以提供稳定的夹持摩擦力，不会出现工件夹持打滑的问题；另一方面平整的工作面可以根据待加工工件的外形做二次修配，比如遇到圆弧面、异形轮廓的工件，可以直接在装好的垫块上铣出对应轮廓的夹持槽，实现仿形夹持，比标准硬钳口的适配性强很多。安装边界上，垫块的厚度方向完全贴合虎钳钳口的安装基准面，安装后不会突出钳口的安装基准，不会影响虎钳原有的夹持行程范围，7英寸的长度刚好覆盖Kurt对应型号虎钳的最大钳口宽度，不会出现两端悬空、夹持受力不均的问题。

实际使用场景里，这类软垫块尤其适合二次加工的工序，比如工件已经完成了一个面的精加工，需要翻面装夹加工剩余特征的时候，软铝垫块的接触面可以均匀分散夹紧力，避免硬钳口的局部应力集中夹伤已加工表面，也能减少薄壁工件装夹时的夹紧变形。对于小批量多品种的加工场景，这种标准化的软下巴垫块不需要每次临时备料加工，装上去就能直接用，遇到特殊工件只需要在垫块工作面上修配对应的夹持轮廓，修配磨损后直接更换新的垫块即可，不会损伤虎钳本身的硬钳口基体，能大幅延长虎钳原厂钳口的使用寿命。很多操机人员自己做的临时铝钳口经常会出现孔位不对、厚度不均导致夹持面不平行的问题，这个结构的孔位、外形尺寸都做了精准适配，安装后两个钳口的平行度可以保持和原厂硬钳口一致的精度，不需要额外打表校正就能直接用于精加工工序，能减少装夹辅助时间，提升加工效率。

从结构强度来看，6061挤压铝棒的强度足够应对常规铣削、钻削工序的夹持力，不会因为夹紧力过大出现垫块变形、碎裂的问题，同时材料本身的切削性能好，二次修配轮廓的时候进给顺畅，不会出现粘刀、崩边的问题，修配后的工作面精度容易保证。两个沉头孔的沉头深度刚好覆盖固定螺栓的头部，安装后螺栓头不会突出垫块的夹持工作面，不会干涉工件的装夹定位，也不会因为螺栓突出刮伤工件表面。整体结构没有多余的设计，完全围绕机加工装夹的实际需求做适配，没有冗余的特征，加工制造也非常方便，直接用标准挤压铝棒下料、钻孔、锪沉头就能完成成品制作，成本低实用性强，是机加工车间工装辅具里非常实用的一种标准适配件。
