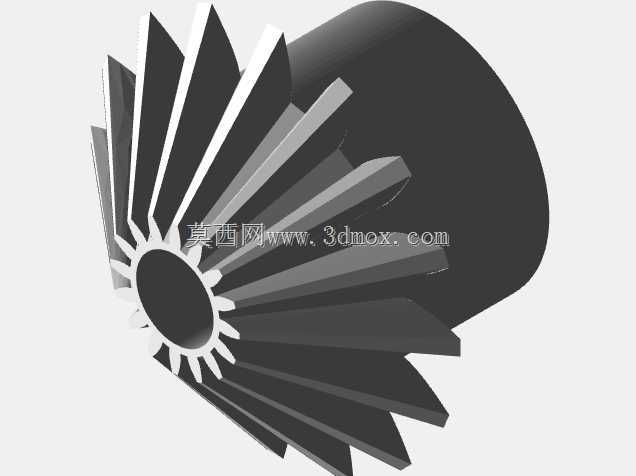

锥齿轮啮合传动结构三维建模

　　建模过程中首先确定的是两轴的相交角度，常规工况下多为90度正交，但也预留了小角度调整的结构冗余，齿形采用直齿锥齿轮的展成法逻辑构建，齿顶高、齿根高的比例按照通用机械传动的标准取值，保证啮合时的重合度满足传动平稳性要求，避免出现传动卡顿、冲击载荷过大的问题。轮毂部分的内孔设计为通孔结构，可根据实际装配需求加工键槽或者采用过盈配合的方式与传动轴连接，轮毂的外圆尺寸经过反复校核，既保证足够的壁厚承受传动扭矩，又不会因为尺寸过大占用多余的安装空间，齿轮背部的端面设计为平整的安装基准面，装配时可以直接贴合轴承端面或者定位台阶，不需要额外加工调整垫片来补偿轴向间隙。在各类需要交错轴动力传递的机械设备中，锥齿轮始终是核心传动部件之一，这套锥齿轮结构的建模，完全围绕实际工况下的安装与传动需求展开，没有冗余的装饰性结构，每一处齿形、轮毂、安装端面的设计都对应实际装配与受力要求。从应用场景来看，这类锥齿轮常被用在差速器、机床分度头、农业机械转向传动、阀门驱动机构的转角动力传递环节，尤其是在阀块配套的驱动结构中，需要在有限的安装空间内完成90度转向的动力传输，既要保证传动比稳定，又要控制整体结构的径向与轴向尺寸，避免和阀块内部的流道、其他紧固件产生干涉。

　　齿部的建模没有采用简化的拉伸阵列方式，而是严格按照齿面的啮合轨迹生成曲面，每一个齿的齿向、齿形角都保持一致，保证在啮合传动时，齿面的接触区域集中在齿高中部，避免出现边缘接触导致的齿面过早磨损，齿根部分做了标准的圆角过渡，减少应力集中，在承受交变载荷时不会轻易出现齿根断裂的问题。从安装边界来看，这套锥齿轮的轴向定位依靠轴肩与锁紧螺母配合，径向定位依靠内孔与传动轴的配合公差，整体结构的最大外圆尺寸控制在紧凑范围内，能够适配小型阀块、仪器仪表内部的狭小安装空间，不需要对原有设备的腔体结构做大规模修改就可以完成替换安装。

　　在实际传动过程中，这套结构可以稳定传递额定范围内的扭矩，传动效率保持在较高水平，直齿结构的设计也使得加工难度相对较低，普通的滚齿、插齿设备就可以完成成品加工，不需要专用的螺旋齿加工设备，能够有效降低生产制造成本，适合小批量设备配套或者维修替换场景使用。建模时还考虑了装配干涉检查的需求，齿轮的所有棱边都做了符合工程实际的倒角处理，既可以去除加工毛刺，也能避免装配时棱边刮伤其他配合零件，齿顶的倒角大小控制在合理范围，不会因为倒角过大影响有效啮合齿长，也不会因为倒角过小导致装配时齿顶磕碰产生损伤。

　　在设备选型匹配时，只需要确认传动比、额定扭矩、安装轴径以及两轴的相交角度，就可以直接套用该结构进行参数化调整，不需要重新从零开始构建齿形与轮毂结构，能够大幅缩短结构设计的周期，减少建模过程中出现的齿形错误、尺寸不匹配等问题。对于阀门驱动类的应用场景，这套锥齿轮结构可以将手动操作的扭矩或者驱动电机的输出扭矩转向传递到阀杆上，实现阀门的启闭控制，因为结构紧凑，传动平稳，不会在操作过程中出现卡滞或者回程间隙过大的问题，能够精准控制阀门的开度，满足流体管路系统的流量调节需求。在仪器仪表类的传动场景中，该结构的传动精度可以满足小载荷下的精确传动要求，齿侧间隙控制在合理范围内，不会因为间隙过大导致仪表指针出现回差，影响读数的准确性。整个建模过程完全遵循机械设计的实际规范，没有为了视觉效果添加不切实际的结构，所有尺寸比例都经过工程逻辑校验，既可以作为三维建模学习的参考案例，也可以直接经过参数调整后用于实际的设备结构设计中。
