在工业机器人关节、精密自动化转台、小型伺服传动模组这类对安装空间有严苛限制的场景里,传统平行轴减速结构往往因为径向尺寸过大、传动回程间隙难以控制,无法满足布局要求,这款紧凑型行星传动结构正是针对这类痛点完成的结构设计。从实际使用场景出发,这类传动结构常被集成在协作机器人的关节模组内部,或是小型回转工作台的动力输入端,需要在有限的圆柱安装空间内,实现高减速比的动力传递,同时保证输出端的扭转刚度,满足频繁正反转、负载波动工况下的传动精度要求。

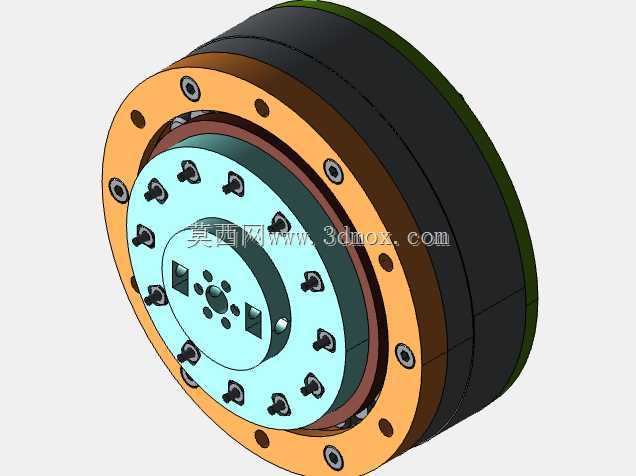

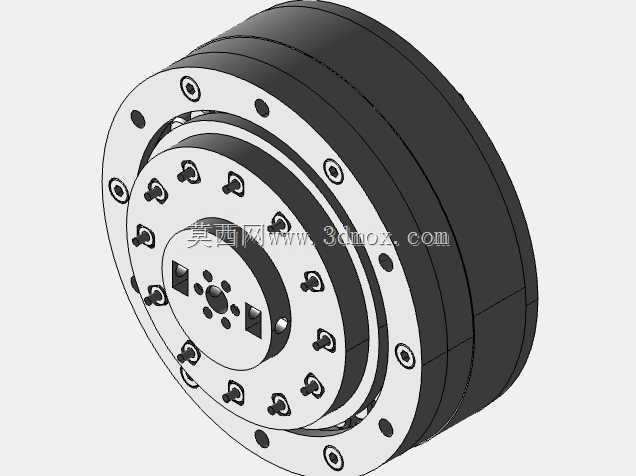

设计过程中优先考虑了安装边界的适配性,整体采用同轴式布局,输入输出端保持同一轴线,外壳采用阶梯式圆柱结构,外圈法兰端均匀布置安装沉孔,可直接通过螺栓与设备的安装基座贴合固定,不需要额外设计转接法兰,能有效压缩整体轴向安装尺寸。输入端采用内凹式轴孔设计,孔内预留键槽与定位止口,可直接与伺服电机的输出轴配合,减少联轴器占用的空间;输出端为法兰式结构,端面布置多组螺纹安装孔与定位销孔,可直接连接负载端的回转部件,传动链长度更短,反向传动间隙更容易控制。
结构上采用复合行星轮系设计,区别于普通单级行星齿轮结构,通过多组行星轮的复合啮合,在相同径向尺寸下能实现更大的减速比,同时将载荷分散到多组啮合齿面上,单齿承受的载荷更低,整体能承受的输出扭矩更高,适合高扭矩密度的使用需求。齿形设计阶段考虑了加工与装配的工艺性,轮齿参数经过匹配计算,保证啮合过程中滑动率均匀,减少长期运行下的齿面磨损,延长结构的使用寿命。行星架采用一体化结构设计,行星轮的安装轴孔与架体一体加工,保证各行星轮的位置度精度,减少装配过程中的累积误差,降低运行过程中的振动与噪音。
从装配逻辑来看,整个结构采用分层堆叠的装配方式,内齿圈与外壳集成设计,减少了单独零件的连接环节,提升整体结构刚度;行星轮通过轴承安装在行星架的销轴上,销轴与架体采用过盈配合加防转销固定,避免长期正反转工况下销轴出现松动;输入端太阳轮采用浮动式设计,可在一定范围内自动补偿加工与装配带来的同轴度误差,让各行星轮的载荷分配更均匀,避免个别轮齿过载出现断齿问题。两端的支撑轴承选用薄壁深沟球轴承搭配推力轴承的组合,既可以承受径向的传动载荷,也能承受输出端的轴向负载,满足不同安装姿态下的使用要求,比如垂直安装的关节场景下,可承受负载带来的轴向力,避免轴承出现偏磨。
在实际选型适配时,需要注意安装面的平面度要求,法兰安装面的平面度需要控制在合理范围内,避免螺栓锁紧后外壳出现变形,导致内齿圈圆度超差,引发运行卡滞、噪音增大的问题。输入端与电机轴配合时,需要保证轴的插入深度符合设计要求,避免太阳轮轴向定位出现偏差,影响轮齿的啮合长度,降低承载能力。输出端连接负载时,需要保证负载的回转中心与输出法兰的同轴度,避免出现偏载,导致行星轮轴承受力不均,缩短轴承使用寿命。日常维护层面,这类结构出厂时会预填润滑脂,在额定工况下运行不需要频繁补充润滑,适合免维护的长期运行场景,比如安装在设备内部、后期难以拆解维护的传动位置。
结构的细节设计上,外壳外圈预留了密封槽,可安装O型密封圈实现壳体间的密封,防止外部的粉尘、切削液进入传动腔内部,也能避免内部润滑脂泄漏,可适配有一定防护要求的工业现场环境。端盖与壳体的连接采用内六角螺栓沉头安装,螺栓头不突出外壳表面,不会额外占用径向空间,方便在狭小的安装腔体内布置。整个结构没有外露的突出零件,外轮廓为光滑的圆柱面,安装时可以直接插入设备的预留安装孔内,通过法兰端面固定,安装方式灵活,既可以法兰式安装,也可以通过外壳圆柱面做抱箍式固定,适配不同的设备布局需求。
