斜齿轮传动减速器齿轮箱结构设计

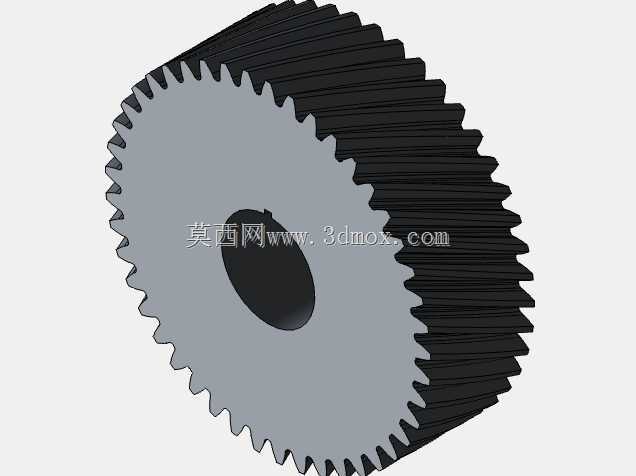

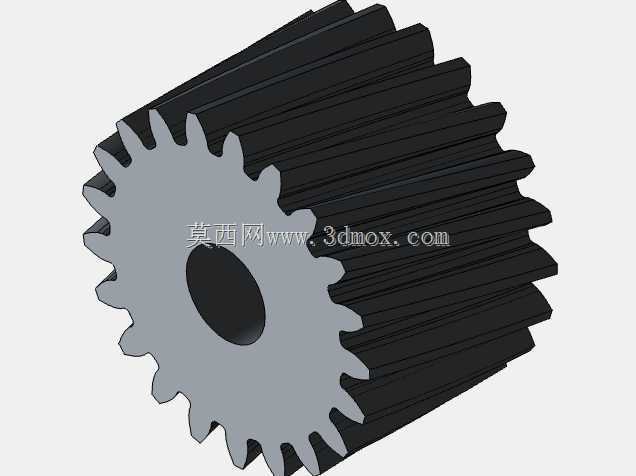

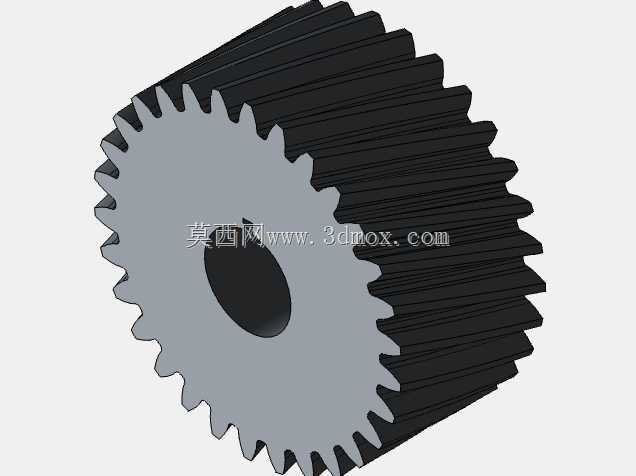

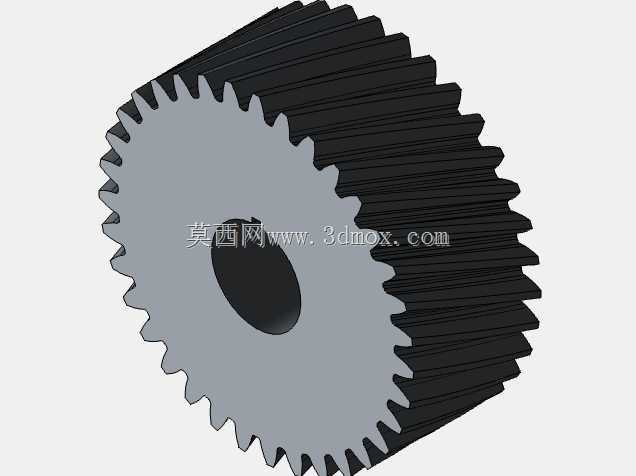

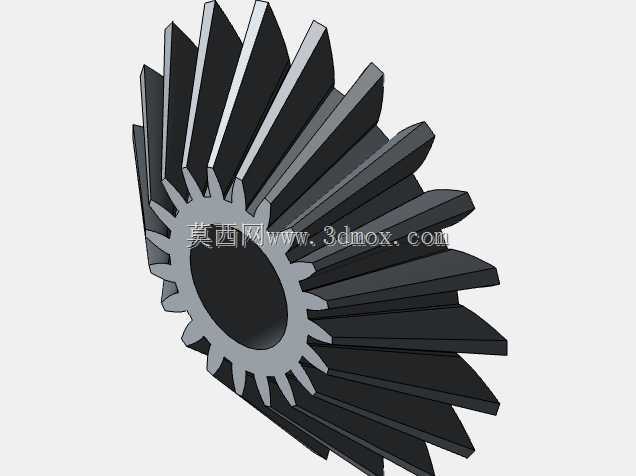

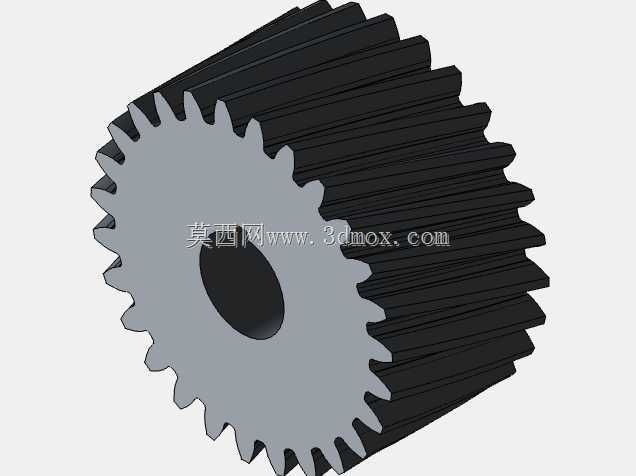

　　在中小功率传动工况的设备布局里，这类斜齿轮结构的减速齿轮箱，常被布置在动力输入单元与执行负载之间，用来匹配原动机的高转速输出与作业端需要的低转速大扭矩工况，常见于轻工输送设备、小型教学实验台、非标自动化生产线的动力传递环节，也可作为机械专业学习者掌握齿轮传动布局、箱体结构设计的实操练习载体。从结构功能来看，该齿轮箱采用多级斜齿轮啮合的传动形式，相比直齿轮传动，斜齿轮啮合过程中轮齿是逐步进入与退出啮合状态，传动冲击更小、运行平稳性更优，同等模数下重合度更高，能承受更大的传动载荷，同时可有效降低传动过程中的振动与噪声，适合对传动平稳性有一定要求的中低速中小负载场景。

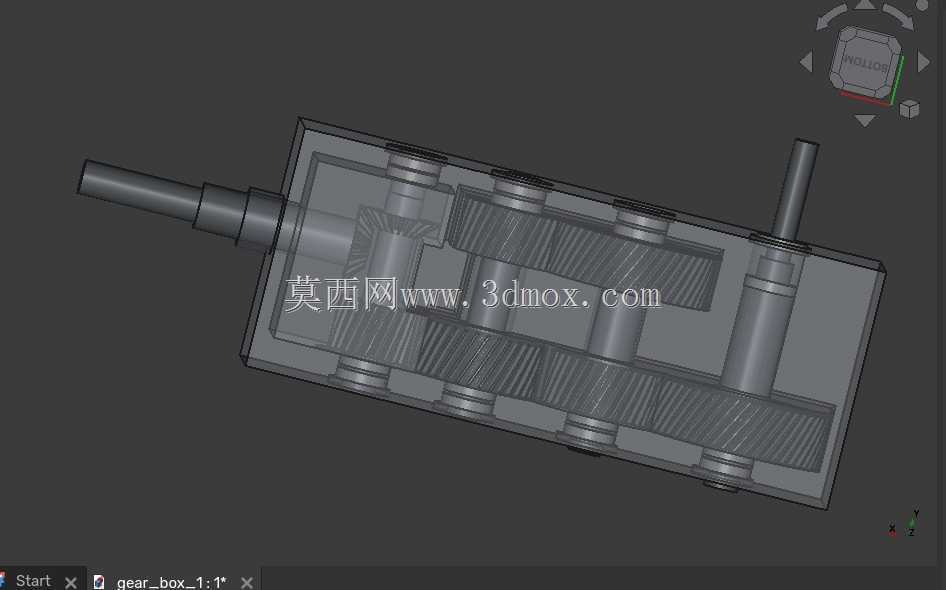

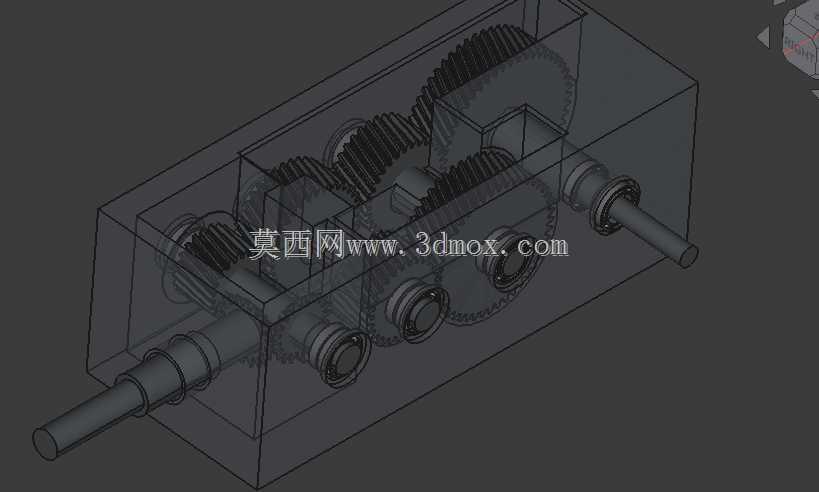

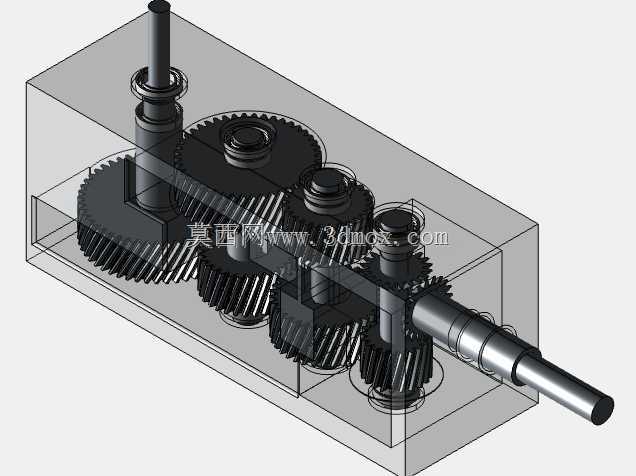

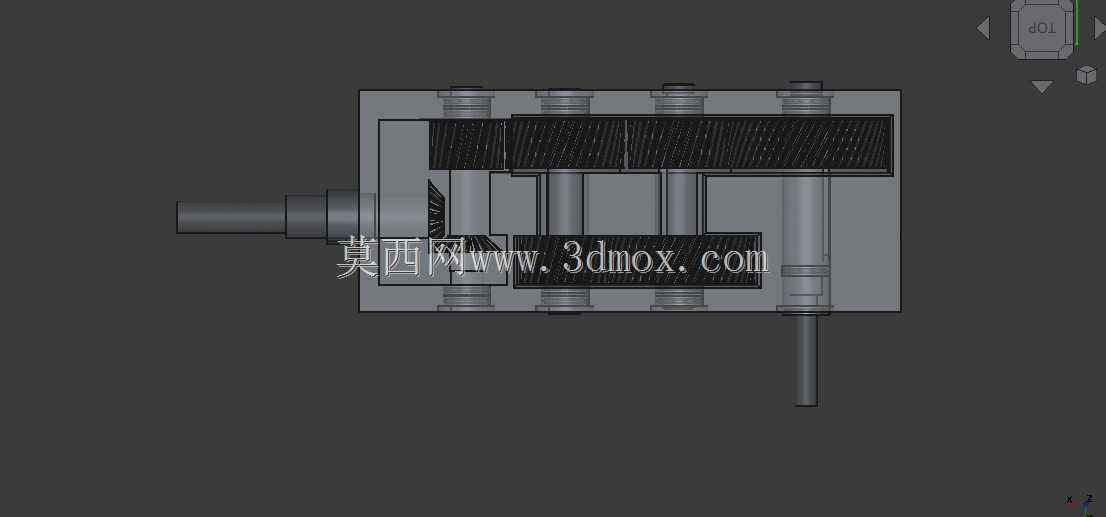

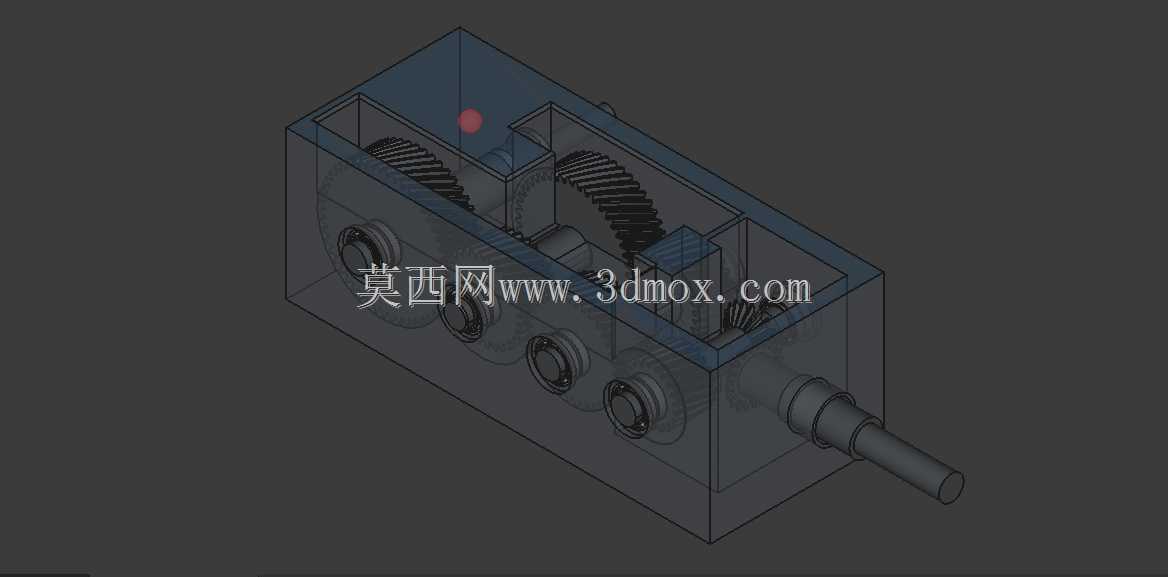

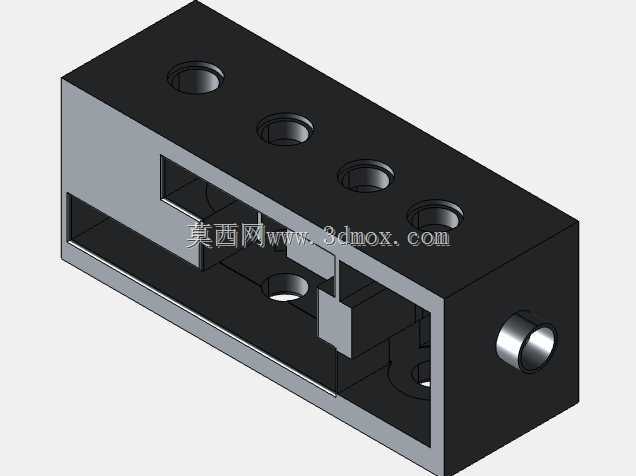

　　箱体采用剖分式的透明可视结构设计，这种设计一方面方便学习者直观观察内部齿轮的啮合状态、轴系的布置位置、轴承的安装配合关系，能清晰看到动力从输入轴传入后，经过各级齿轮副的转速变换，最终从输出轴传出的完整传动路径；另一方面在实际结构设计逻辑里，剖分式箱体也便于内部零部件的装配、检修与后期维护，箱体内预留的齿轮啮合间隙、轴系安装空间，都符合常规减速箱的设计规范，输入轴与输出轴采用平行轴布置形式，轴端伸出箱体的位置预留了密封件的安装空间，可防止箱体内润滑介质泄漏，同时阻挡外部粉尘杂质进入箱体内部影响齿轮啮合精度。

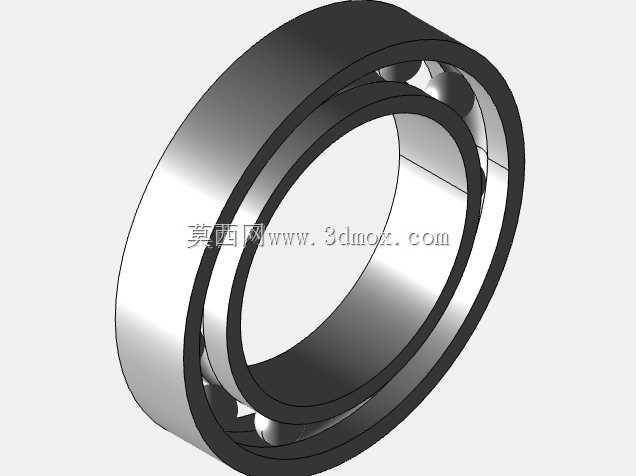

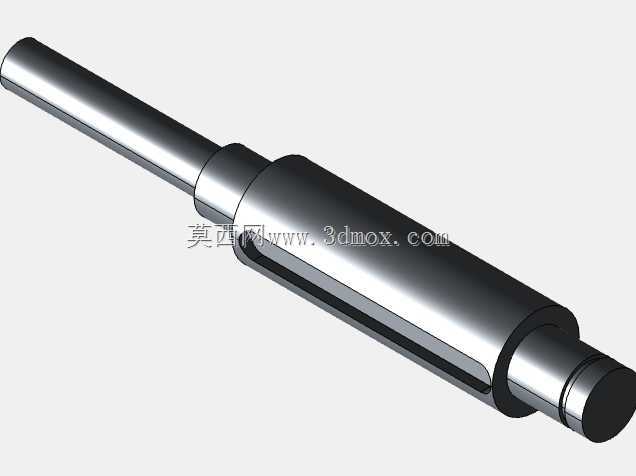

　　从安装边界来看，该齿轮箱的箱体外形为规则的长方体结构，底部预留了安装固定的基准面，可通过螺栓连接固定在设备的安装机架上，输入轴与输出轴的轴伸长度、轴径尺寸都匹配常规的联轴器安装尺寸，能方便地与驱动电机、负载端的传动部件进行对接，不需要额外做复杂的转接结构设计。设计思路上，该结构优先保证了传动链的合理性，各级齿轮的传动比分配符合减速装置的常规设计逻辑，高速级采用小齿轮带动大齿轮的形式，逐级降低转速提升扭矩，轴系上的轴承安装位、轴肩定位结构都做了对应的设计，保证轴系运转时的径向与轴向定位可靠，避免运转过程中出现轴系窜动影响齿轮啮合精度。箱体内部的空腔预留了足够的润滑空间，可采用油浴润滑的方式对齿轮啮合面、轴承位置进行润滑，减少运转过程中的零部件磨损，延长部件使用寿命。在实际选型适配时，这类平行轴斜齿轮减速箱可根据负载的转速、扭矩需求匹配对应的传动比，安装时需要保证输入轴与驱动电机轴的同轴度，输出轴与负载连接轴的同轴度，避免因同轴度误差带来的附加载荷，造成轴承过早损坏、齿轮轮齿异常磨损的问题。

　　日常运维中，可通过透明箱体直接观察内部齿轮的啮合磨损情况、润滑脂的状态，不需要频繁拆解箱体就能判断设备的运行状态，对于教学场景来说，这种可视结构能让学习者快速理解减速箱的工作原理，掌握齿轮传动的参数匹配、轴系结构设计、箱体公差配合等核心知识点，把课本上的机械设计理论和实际的三维结构对应起来，降低机械结构学习的理解门槛。在非标设备设计中，这类结构的减速箱也可作为动力传动单元的设计参考，根据实际的安装空间、负载参数调整齿轮模数、轴系间距、箱体外形尺寸，快速完成适配特定工况的减速装置结构设计，缩短产品开发的周期。
