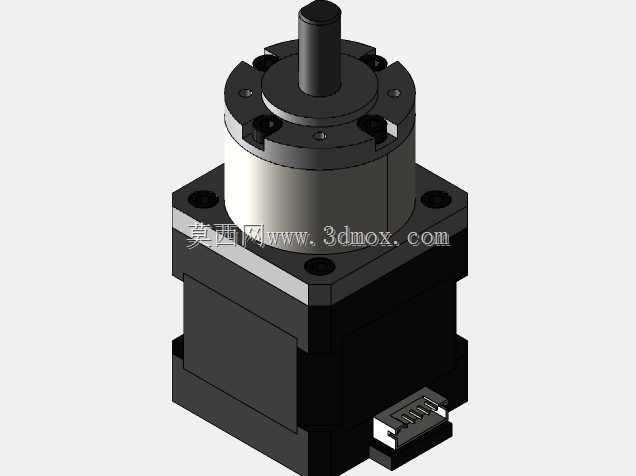

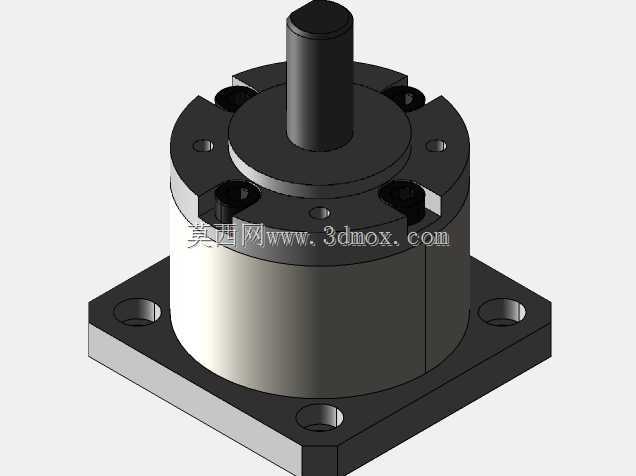

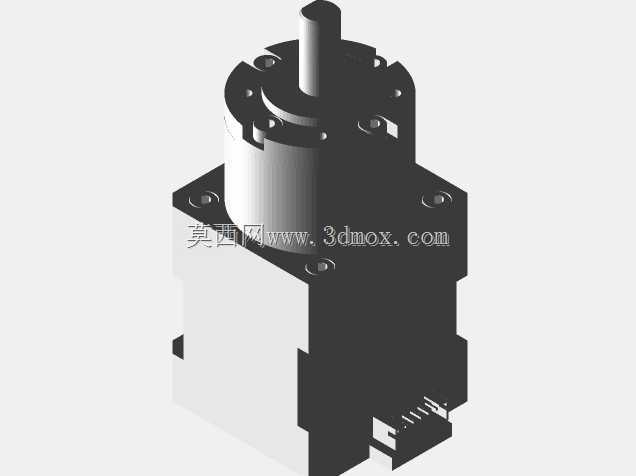

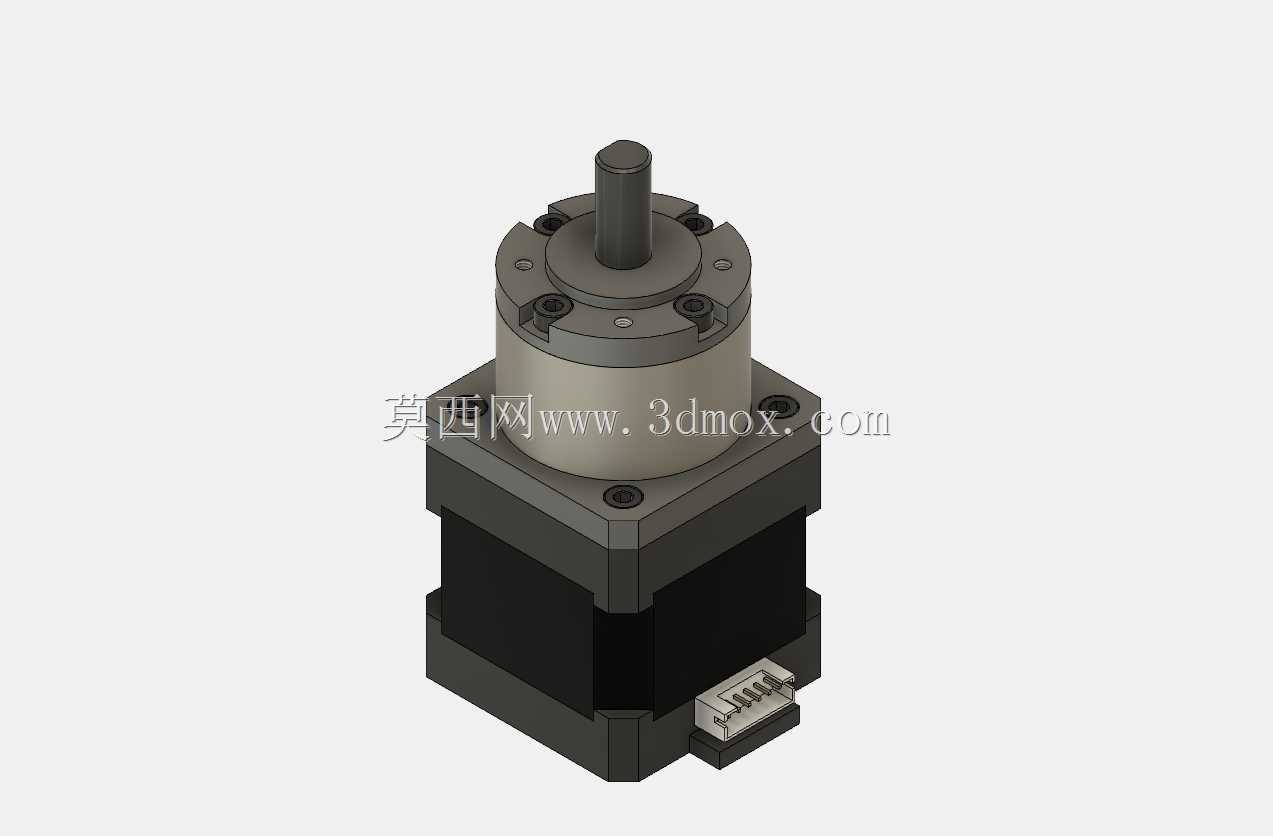

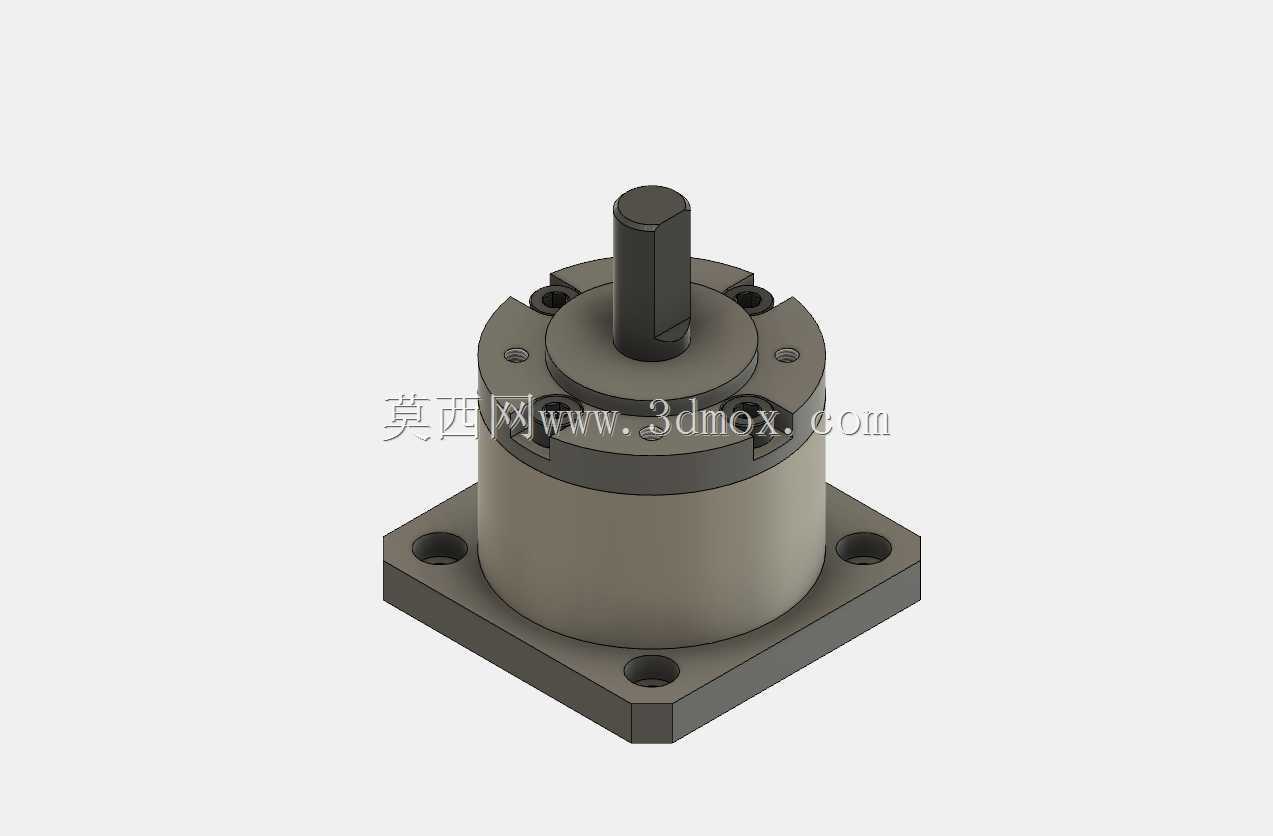

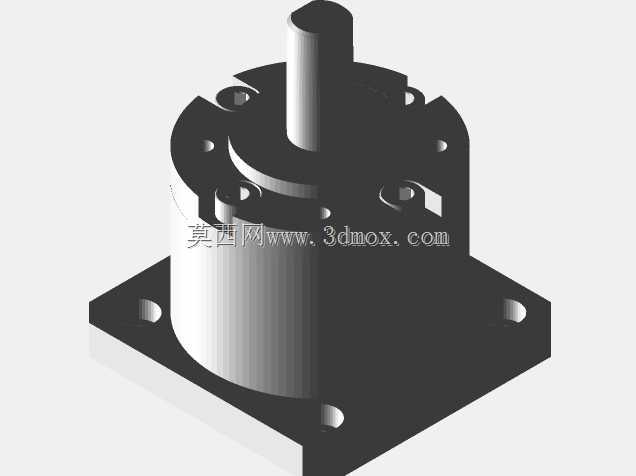

Nema17适配40mm5:1行星齿轮减速结构

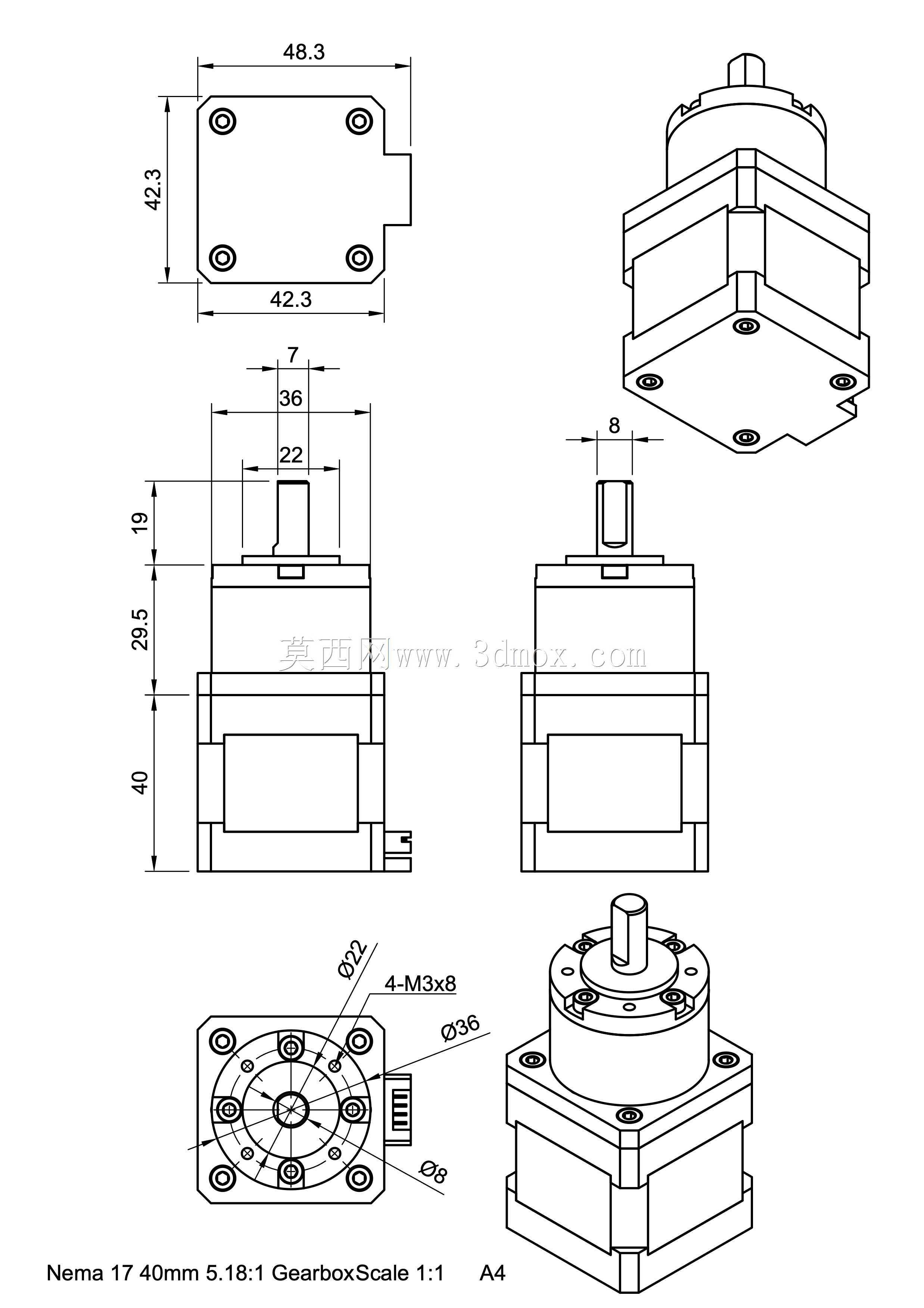

　　从传动结构设计逻辑来看，这款5:1减速比的行星结构采用单级行星轮系布局，太阳轮直接和电机输出轴联动，三个行星轮沿内齿圈均匀分布，这种布局的好处是传动过程中径向受力完全对称，不会像普通直齿减速结构那样出现单侧受力偏磨的问题，运行时的传动噪音比同减速比的平行轴直齿箱低很多，同时传动效率能维持在单级行星结构的正常水平，不会因为减速增扭造成过多的功率损耗。做结构布局时需要特别注意安装尺寸边界，这款齿轮箱搭配对应步进电机后的总轴向长度控制在紧凑范围内，安装法兰的外形尺寸和标准42步进电机完全一致，设备安装板上不需要额外扩孔或者调整孔位，直接沿用原步进电机的安装孔位就能完成固定，输出轴的轴径和键槽尺寸也匹配常用的小型同步轮、联轴器规格，不需要额外定制转接件就能直接连接负载端。日常做小型自动化设备改型时，经常遇到42系列步进电机输出扭矩不足、转速区间和负载端不匹配的问题，这类Nema17规格的行星齿轮箱，就是专门针对这类小尺寸安装场景设计的传动部件，在桌面级3D打印机挤出机构、小型机械臂关节、桌面数控雕刻机进给轴、实验室小型液体分装泵驱动端这类对安装空间有严格限制的场景里，应用非常普遍。很多新手做结构选型时容易忽略安装边界的匹配问题，这款齿轮箱的输入端面完全适配标准Nema17步进电机的安装孔位，输出轴的同轴度公差控制在小功率传动场景的合理区间内，不需要额外做转接法兰就能直接和对应规格的步进电机完成装配，能大幅缩短小型设备的结构设计周期。

　　在实际功能表现上，这款齿轮箱除了实现5:1的减速增扭效果之外，还能通过齿轮副的啮合间隙吸收步进电机低速运行时的轻微振动，降低负载端的转动惯量匹配难度，很多时候用小扭矩的42步进电机搭配这款齿轮箱，就能达到原本需要更大规格电机才能输出的扭矩，既节省了设备内部的安装空间，也能控制整体的硬件成本。做三维建模时，这款结构的细节还原度很高，从行星轮的齿形参数、内齿圈的固定方式、输出端的轴承限位结构，到输入端和电机对接的定位止口、侧面的接线避让空间都做了完整呈现，不管是做设备整体装配的干涉检查，还是做传动路径的受力仿真，都能直接调用模型完成验证，不需要再花时间重新测绘齿轮箱的外形尺寸。

　　很多做小型非标设备的工程师都有过体会，小尺寸传动部件的安装干涉问题往往是调试阶段最耗费时间的点，比如齿轮箱和设备侧板的间隙不足、输出轴和负载连接件的同轴度偏差、电机接线座和周边结构件的磕碰等问题，提前在装配阶段用精准的三维模型完成布局校验，就能避免后期打样后反复修改安装板的麻烦。这款行星齿轮箱的输出端采用双轴承支撑结构，能承受一定的径向负载，在带轮传动、齿轮啮合传动这类存在径向力的应用场景里，不会因为径向载荷过大造成输出轴偏摆，能有效延长齿轮副的使用寿命，输入端的锁紧结构能保证太阳轮和电机轴之间无相对滑动，正反转切换时不会出现回程间隙过大的问题，对于需要频繁正反转、定位精度要求较高的小型运动机构来说，这种结构设计能很好地满足使用需求。

　　在不同的应用场景里，这款齿轮箱的适配性也很强，比如用在小型传送带的驱动端，能把步进电机的高转速降低到传送带需要的运行速度，同时提升输出扭矩带动负载运行；用在小型回转工作台的驱动端，对称的行星轮系结构能保证回转运动的平稳性，不会出现低速爬行的问题；用在自动点胶机的Z轴驱动端，紧凑的轴向尺寸不会占用过多的垂直安装空间，能让设备整体结构更加紧凑。做结构设计时还要注意，这类行星齿轮箱的安装面和电机端面之间需要保证贴合平整，避免因为安装面倾斜造成输入轴和太阳轮不同心，加速齿轮的磨损，模型里也还原了安装端面的定位止口尺寸，设计时只要按照止口尺寸做电机安装板的定位凸台，就能保证装配后的同轴度符合要求，不需要额外做复杂的调心结构。
