MG995金属齿轮舵机伺服执行构件

在做小型自动化执行机构选型时，MG995这类舵机是很多入门级项目、小负载传动场景里绕不开的执行元件，很多做机械臂关节、航模舵面控制、小型云台俯仰调节、3D打印机调平机构、智能小车转向结构的工程师，都曾把它作为小扭矩角度控制的首选方案。从结构设计的角度看，这款舵机的外壳采用标准舵机的方正壳体布局，主体为阻燃ABS注塑成型，壳体两侧伸出带安装孔的固定耳，安装孔的中心距、孔径都遵循通用微型舵机的安装规范，能直接适配市面上绝大多数标准舵机支架、舵盘配件，不需要额外做转接件设计，能大幅缩短原型机的装配周期。顶部的输出轴采用金属齿结构，相比早期的塑料齿轮舵机，抗堵转能力、耐磨损性能有明显提升，在频繁往复摆动的工况下，不会因为瞬时过载出现打齿失效的问题，输出轴顶端的花键结构和标准舵盘完全匹配，能直接连接塑料舵盘、金属摇臂，传递扭矩到末端执行件。

从实际功能特性来看，这款舵机采用PWM信号控制，通过输入不同占空比的脉冲信号，就能实现0到180度范围内的角度定位，控制逻辑简单，不需要复杂的驱动协议，普通的单片机IO口就能输出控制信号，对嵌入式开发的门槛要求很低，非常适合学生竞赛、原型验证类的项目使用。内部的驱动电路集成了电位器反馈，能实时检测输出轴的角度位置，形成闭环控制，在额定负载下的角度定位精度能满足多数小负载场景的需求，不会出现明显的角度漂移。壳体顶部预留的接线槽能把电源线、信号线规整引出，不会和周边的运动构件产生干涉，壳体侧面的散热筋结构能在长时间堵转、频繁动作的工况下，把内部驱动板和电机产生的热量及时散出，降低过热烧板的风险。

在做安装边界设计时，需要注意这款舵机的整体外形尺寸，主体壳体的长宽高都符合标准9g舵机放大后的尺寸规范，两侧安装耳的突出长度要在结构设计时预留足够的装配空间，输出轴的中心高度要和末端传动件的回转中心保持同轴，避免出现别劲、卡滞的问题。安装时优先采用M2或者M2.5的螺丝穿过安装耳的通孔固定在支架上，不要过度拧紧螺丝，避免把塑料安装耳压裂，输出轴和舵盘的连接要顶紧固定螺丝，防止大扭矩输出时舵盘打滑。在实际应用场景里，除了常见的航模舵面控制，它还能被用在小型物料分拣机构的拨杆驱动、自动窗帘的开合传动、摄像头云台的俯仰旋转、小型机械爪的开合控制等场景，只要负载扭矩在它的额定输出范围内，都能实现稳定的角度控制。

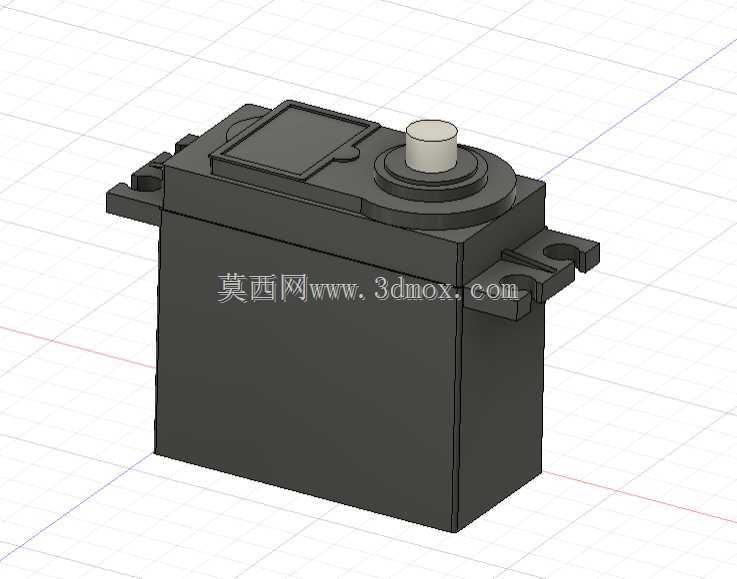

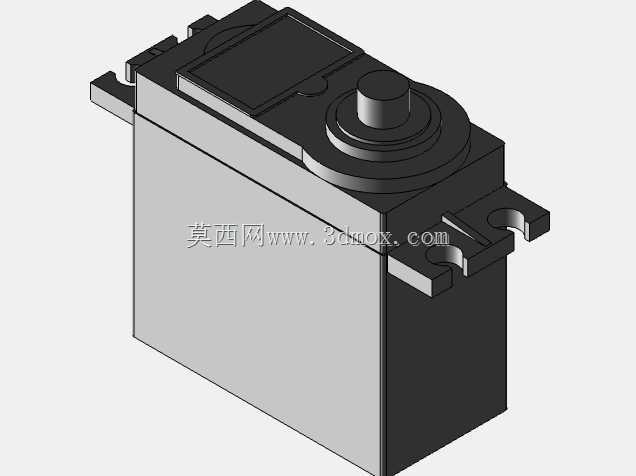

从设计思路上看，这款舵机的结构完全围绕通用化、易装配的方向做优化，所有的外部接口、安装尺寸都遵循行业通用标准，用户不需要单独定制配件就能快速搭建整套传动结构，内部的齿轮组采用直齿传动布局，传动效率高，加工成本低，更换配件也很方便，当齿轮出现磨损时，只需要拆开壳体更换对应的齿轮件就能继续使用，不需要整体报废。壳体的合模缝设计在侧面，装配时通过卡扣加螺丝的方式固定上下壳，拆装维护非常方便，不需要专用工具就能拆开检查内部齿轮、电路的状态。在做三维建模时，这款模型完整还原了舵机的所有外部特征，包括安装耳的倒角、输出轴的台阶结构、壳体表面的合模线、顶部的标签凹槽，能直接导入到装配体里做干涉检查，不需要设计师再手动测绘外形尺寸，能大幅提高结构设计的效率，在做安装孔位匹配、周边构件避让设计时，能直接参考模型的尺寸做布局，避免实际装配时出现尺寸不匹配的问题。
