MG995金属齿轮舵机结构三维设计

在做小型自动化执行机构、航模舵面控制、教育类机器人关节、小型工装夹具的点位驱动设计时，MG995这类舵机是很多结构工程师最先接触的入门级伺服执行元件，不少刚接触小型传动设计的从业者容易把它和普通直流减速电机混淆，实际上这类元件自带位置反馈闭环，不需要额外搭配编码器和驱动电路做位置环整定，只要给对应的PWM控制信号就能输出指定角度的扭矩，在负载扭矩不超过12kg·cm、转角范围0-180度的应用场景里，能大幅简化整体结构的设计复杂度，不用额外设计减速箱的固定结构、反馈元件的安装位，能有效压缩小型设备的内部安装空间。

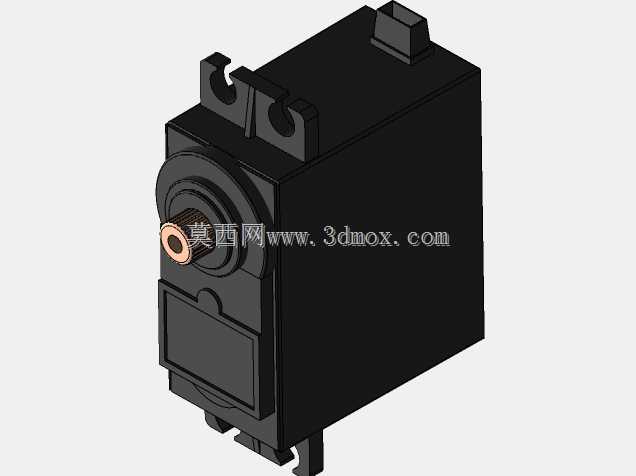

从实际建模的设计逻辑来看，这个模型还原了实物的所有安装边界：顶部带两个对称的U型安装耳，耳片上预留了标准的舵机安装孔位，孔位间距、孔径都匹配市面上通用的舵机支架尺寸，不管是用螺丝直接固定在ABS机箱内壁，还是搭配金属舵盘做连杆传动，都不需要额外做孔位适配；底部的两个定位凸台是做嵌入式安装时的定位结构，很多机器人关节的安装座会预留对应的凹槽，装配时直接卡入就能完成预定位，不用反复调整舵机输出轴的中心高度，能减少装配时的对位时间。输出轴部分做了铜套嵌件的结构还原，实际产品里这个铜套是和内部减速组的末级齿轮过盈配合，能承受径向的负载冲击，避免塑料齿轮在频繁正反转时出现轴孔磨损导致的回差变大，建模时特意把铜套的突出高度、输出轴的花键齿形都做了还原，方便设计舵盘、摇臂的时候直接做配合，不用再单独测量实物的配合尺寸。

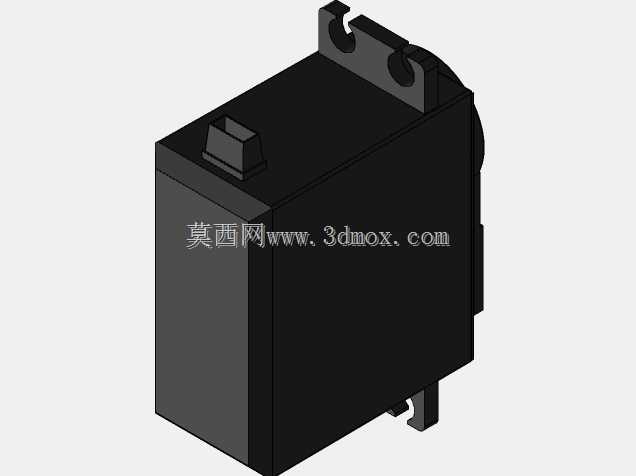

外壳部分的建模完全贴合实际生产的注塑件结构，侧面的合模线、顶部出线口的卡扣结构、背面的标签凹槽都做了还原，在做机箱内部的布局干涉检查时，不会因为模型简化导致出线口被其他结构件挡住，也能提前预留出舵机控制线的弯折半径，避免装配时出现线皮被外壳棱边磨损的问题。内部的空间虽然没有做完全的拆分建模，但外壳的壁厚、内部减速组的容纳空间都按照实物尺寸做了预留，如果后续需要做舵机的改装设计，比如替换内置电位器、加装外置散热片，都能直接在这个模型基础上做修改，不用重新测绘外壳尺寸。

实际选型的时候，很多工程师容易忽略舵机的死区、回差参数对设备精度的影响，这个模型还原的MG995结构，其内部的四级齿轮减速组的传动间隙在建模时做了对应的公差预留，在做连杆传动的运动仿真时，可以直接给齿轮配合设置对应的间隙参数，模拟实际运行时的回差情况，提前评估整个传动机构的末端定位精度是否满足设计要求，不用等实物打样之后才发现精度不够再返工调整结构。比如在做小型机械爪的开合驱动时，用这个模型做装配仿真，能提前计算舵机摇臂的长度和机械爪开合角度的对应关系，避免摇臂过长导致舵机堵转，或者摇臂过短导致开合角度达不到设计要求。

在安装边界的尺寸上，模型的整体长宽高严格匹配实物的40.7×19.7×42.9mm尺寸，输出轴的中心高度距离安装基准面的尺寸也做了精准还原，在做多层堆叠的小型设备布局时，能准确计算舵机和周边电路板、结构件的安全间隙，尤其是舵机顶部的安装耳突出高度，很多简化模型会忽略这个结构，导致实际装配时安装耳顶住上层的电路板，造成装配干涉。另外出线口的位置在模型顶部靠后的位置，建模时预留了3mm的出线空间，在做内部走线规划时，能直接在模型里绘制走线路径，计算需要的线材长度，避免线材预留过长导致内部走线杂乱，或者预留过短导致舵机转动时线材被拉扯断裂。

很多做教育机器人套件设计的工程师，会直接用这个模型做整机的结构搭建，因为MG995是开源机器人项目里最常用的舵机型号，配套的支架、舵盘、连杆配件都有标准件，建模时直接调用这个模型，就能快速完成整机的结构装配，不用单独绘制每个配件的模型，能大幅缩短研发周期。在做3D打印的定制支架设计时，这个模型的安装孔位、定位凸台的尺寸都可以直接作为设计基准，打印出来的支架不需要二次打磨就能直接装配，能减少原型制作的迭代次数。
