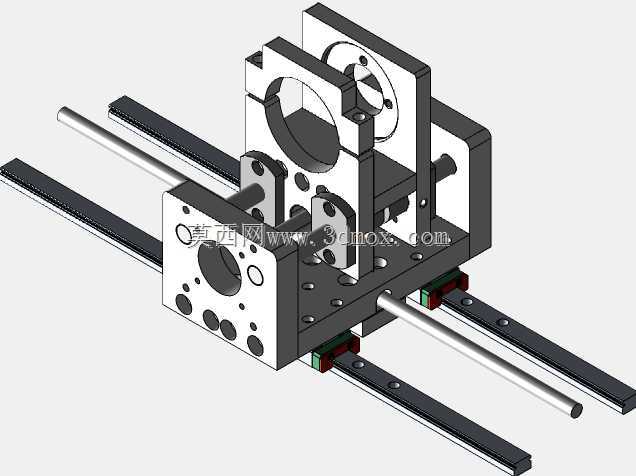

3018升级版X、Z轴线性导轨

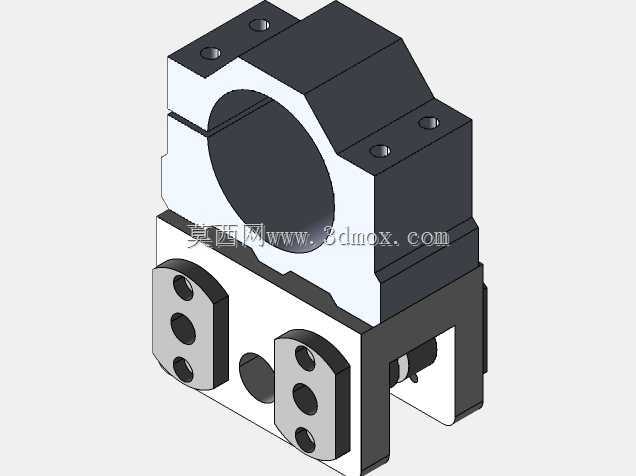

升级 3018/3018 pro 以增加刚性。顶部有 nema17 和 nema23 的安装孔。编辑：添加了一个替代文件，用于使用通常与中国 52 毫米主轴一起交付的那些夹具之一。 （虽然我认为我原来的设计更优雅，但机器有点复杂，因为它有 3 个不同的组件必须组合在一起。）EDIT2：制作了一个更好的替代主轴支架，带有图纸、节奏图纸和程序文件。 GrabCad 不允许我上传 .NC 文件，因此它们是 .txt 格式。编辑 3：添加了 55 毫米版本。新的主轴支架适用于 52/55 毫米主轴。从旧的 X 轴上取一根杆，用角磨机将其切割成合适的尺寸，然后重新用于 Z 轴。物料清单：4x LMH10UU（您可以重复使用 X 轴托架中的 LM10，但它们非常糟糕）2x MGN12H 350mm 直线导轨4x MGN12H 块16x M3x1630x M3x1030x 2020 带 M3 螺纹的 T 型槽8x M6x30（30-40）1x TR8x~120，带防反冲螺母我想我在这个网站上找到了直线导轨和 TR 螺母模型，但真的记不清了，所以我不知道该归功于谁对他们来说。
