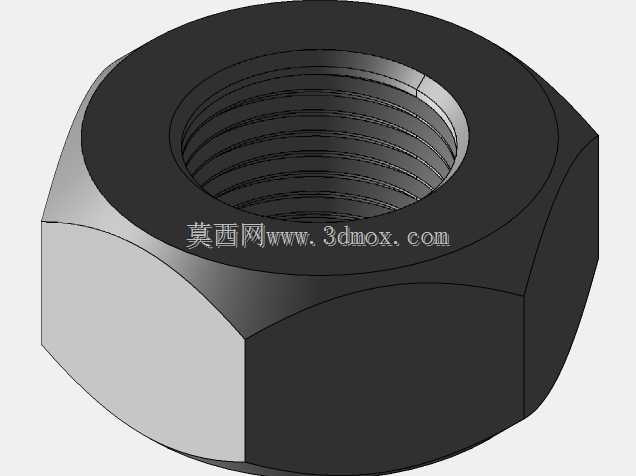

细牙M12六角锁紧连接螺母结构设计

　　螺纹部分的建模不能只做示意性的螺旋扫掠，要还原细牙螺纹的实际牙型角，60度牙型的牙顶、牙底圆弧过渡必须符合紧固件的通用公差要求，毕竟细牙螺纹的螺距小，螺纹升角更小，自锁性能本身优于粗牙，但如果牙型建模时出现尖角、牙距偏差，后续做装配干涉检查、有限元锁紧力仿真时就会出现数据失真，没法给实际加工提供参考。很多刚入行的结构工程师做阀块装配时，容易忽略螺母的厚度尺寸对安装空间的影响，这款M12x1的六角螺母厚度控制在适配10.8级强度要求的区间，既不会因为厚度过薄导致螺纹啮合圈数不足，承受额定轴向拉力时出现滑牙失效，也不会因为厚度过大挤占阀块相邻油口的接头安装空间——要知道仪器仪表类的阀块本身布局紧凑，相邻油口的中心距往往留的余量很小，如果螺母厚度超出设计边界，很容易出现拧螺母时和旁边的管接头、传感器探头发生干涉，不得不返工调整阀块孔位的问题。在液压阀块集成安装、仪器仪表精密装调、低压流体管路接驳的场景里，M12规格的细牙六角螺母是出现频率极高的紧固件，不同于普通粗牙螺母的通用适配性，1mm螺距的细牙设计本身就是针对小间隙、高防松要求的装配场景做的定向优化。做这类零件的三维建模时，首先要锚定的是安装边界的约束：六角对边尺寸要匹配常规19号开口扳手、套筒的作业空间，不能出现对边尺寸偏差导致扳手打滑、拧动时棱角崩损的问题，六角的倒角角度要控制在30度区间，既保证拧入时能顺利导入螺纹孔，也避免锐角边缘在装配时刮伤操作人员手套、刮破相邻管路的防腐涂层。

　　从实际使用场景看，这类细牙六角螺母常用来配合阀块上的外螺纹接头做锁紧固定，或者用来固定仪表支架的安装螺栓，因为细牙螺纹的导程小，拧动时的进给量更精准，在需要微调安装位置、控制锁紧预紧力的场合，比同规格粗牙螺母更容易控制拧紧力矩，不会出现稍微用力拧就过位、导致密封面压偏泄漏的问题。建模时还要注意六角端面的平面度要求，两个和被连接件接触的端面必须保持平行，不能出现建模时的端面倾斜，否则实际装配拧紧后，螺母和垫片、被连接件之间会出现楔形间隙，一方面会导致预紧力沿圆周分布不均，设备运行受振动后容易出现松动，另一方面倾斜的端面会给螺栓带来附加的弯曲应力，长期受交变载荷作用时可能出现螺栓断裂的故障。

　　另外，六角棱边的倒钝处理也不能省略，实际生产中紧固件都会做棱边去毛刺，建模时保留微小的倒钝特征，后续导出工程图时才能给加工环节标注正确的技术要求，避免加工出来的零件棱边锋利，装配时割伤密封件。很多人觉得螺母是标准件不需要单独建模，直接调用标准库就行，但实际做非标阀块、专用仪器的装配设计时，标准库的模型往往没有针对具体安装场景做公差适配，比如有些场景需要螺母做发黑防腐处理，有些场景需要和不锈钢螺栓配合做防咬死设计，这些细节都需要在建模时提前考虑，比如螺纹配合的间隙量要适当放大，避免不同材质的螺纹在温差变化时出现咬合锁死，没法拆卸维护。

　　从安装流程的角度考虑，螺母的六角对角尺寸也要控制在合理范围，保证在狭窄的阀块安装腔体内，套筒能顺利套入螺母，不会因为对角尺寸过大，和腔体侧壁发生剐蹭，导致没法按规定力矩拧紧。这类细牙螺母的防松性能除了来自螺纹本身的自锁角，还依赖端面和被连接件的摩擦力，所以建模时端面的粗糙度特征也要做对应体现，不能做成完全光滑的镜面，要符合实际机加工的表面纹理特征，这样后续做装配仿真时，摩擦力参数的设置才能更贴近实际工况，不会出现仿真结果和实际装配效果偏差过大的问题。在仪器仪表类设备里，紧固件的重量控制也有一定要求，这款螺母在保证足够啮合强度的前提下，去掉了不必要的冗余厚度，整体重量更轻，不会给精密仪表带来额外的负载，尤其是在有振动、冲击的移动检测设备上，紧固件的重量越轻，运行时的惯性冲击就越小，连接可靠性也就越高。做这类零件的三维设计，核心不是把外形画出来就行，而是要把实际装配、使用、维护全流程的约束都融入模型特征里，让模型能直接对接后续的工程图输出、装配校验、加工工艺编制，而不是一个只能看外观的渲染模型。
