带过渡段双螺距挤出机螺杆结构

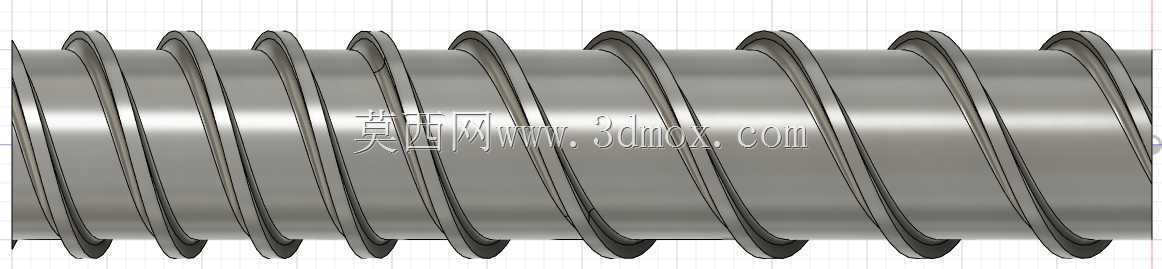

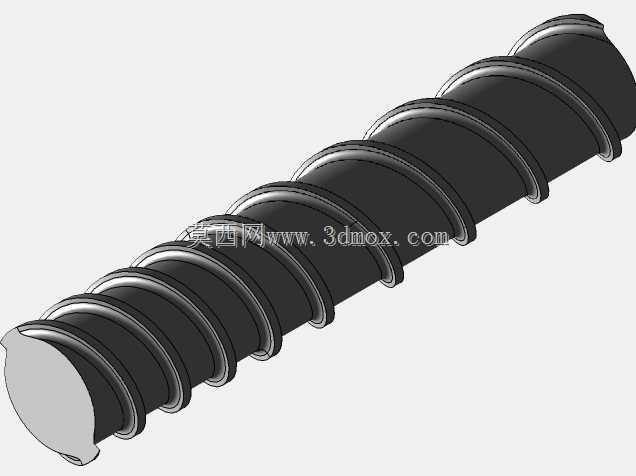

　　在塑料挤出、食品膨化、橡胶混炼这类连续化加工产线里，螺杆是整台设备的核心做功部件，物料从料斗进入机筒后，全靠螺杆的旋转推送完成输送、压实、熔融、混炼、均压，最终从成型口模挤出定型，螺杆的螺距设计、齿侧角度、段间过渡形式，直接决定了整线的产能稳定性、物料塑化均匀度，甚至会影响最终制品的内应力水平与外观质量。这款变螺距结构的螺杆，没有采用常规挤出螺杆全程等距等深的保守设计，而是设置了两种不同的螺距区段，两段螺距之间专门设计了平滑过渡区，避免螺距突变带来的物料流动死区——很多现场调试的工程师都遇到过，螺距如果直接跳变，物料在变径位置会出现滞留，热敏性物料比如PVC长时间滞留就会分解焦化，最终在制品表面形成黑点或者焦料条纹，严重时还会堵模需要拆机清理，单次停机清料往往要耗费数小时，对连续生产的产线来说损失不小。

　　从结构设计逻辑来看，这款螺杆的齿侧角度严格控制为90度，这种垂直齿侧的设计，在推送高粘度物料时能减少齿面的物料粘附，相比带倾角的齿形，垂直侧面的剪切力传递更直接，不会因为齿面斜度导致物料在齿根处堆积，尤其适合输送流动性差、粘度随温度变化敏感的工程塑料或者高填充改性物料。建模过程中需要注意螺旋特征的参数化关联，两段不同螺距的螺旋线要在过渡段做曲率连续的衔接，不能出现硬拐点，否则后续做有限元流场分析时，网格划分会在拐点位置出现畸变，计算出来的压力场、速度场结果会和实际工况偏差很大；另外螺旋扫掠特征的收尾处，要和螺杆端部的安装轴段做平滑合并，避免出现应力集中的尖角——螺杆在工作时要承受很大的扭矩和轴向压力，尖角位置在交变载荷下很容易萌生疲劳裂纹，长期运行会有断裂风险。从安装边界来看，这类螺杆的外圆尺寸要和对应机筒的内孔保持严格的配合间隙，单边间隙通常控制在0.1-0.3mm之间，间隙过大时物料会在螺杆和机筒之间出现回流，降低输送效率，间隙过小则会因为热膨胀导致螺杆和机筒刮蹭，轻则磨损机筒内壁，重则抱死停机。螺杆两端的轴段要和传动箱的输出轴、末端的支撑轴承做配合设计，轴肩的定位尺寸要和密封件的安装槽匹配，避免熔融物料从轴端漏出。

　　在实际选型适配时，大螺距段通常布置在进料段，更大的螺距可以容纳更多从料斗落下的松散物料，提升进料效率，随着螺杆向出料端推进，螺距逐步过渡到更小的尺寸，物料在前进过程中被逐步压实，配合机筒外部的加热圈完成熔融塑化，过渡区的长度要和物料的熔融速率匹配，对于结晶型塑料比如PP、PE，过渡区可以稍短，对于无定形物料比如ABS、PC，过渡区要适当加长，给物料足够的熔融混炼空间。

　　很多刚入行的设计人员在做螺杆建模时，往往只关注螺旋外形的相似度，忽略了齿根圆角、过渡段曲率、轴段配合公差这些细节，实际加工出来的螺杆上机后要么输送效率达不到设计值，要么运行一段时间就出现磨损、漏料的问题，这款参数化构建的螺杆结构，把螺距变化、齿侧角度、过渡段衔接这些核心设计点都做了明确的约束，在做同类产品的改型设计时，可以直接调整螺距参数、过渡段长度、螺杆外径来适配不同的物料和产能需求，不用从零开始绘制螺旋线，能大幅缩短结构设计的周期。另外要注意，螺杆的表面粗糙度也会影响物料输送效果，和物料接触的螺旋侧面、螺杆外圆通常要做抛光处理，减少物料粘附，对于有腐蚀性的物料，还要在表面做硬化处理或者镀耐磨涂层，提升螺杆的使用寿命，这些细节在建模阶段就要预留好涂层厚度的尺寸余量，避免处理后尺寸超差无法装入机筒。
