70x90mm通用原型万用焊接PCB板

在电子设备样机试制、小批量功能验证、实验室电路搭建场景中，这类通用原型PCB是结构工程师、电子工程师手边常备的基础载体，不需要提前开模制作定制化线路板，就能快速完成元器件的焊接固定与电路连通，大幅缩短前期方案验证的周期，避免定制PCB打样带来的时间与成本损耗。很多工业控制小模块、传感器信号转接单元、教学实验电路的初期搭建，都会优先选用这类标准化尺寸的原型板，不用额外考虑板件的安装适配问题，通用的安装孔位可以直接固定在标准型材框架、设备内腔预留位或者实验台架上。

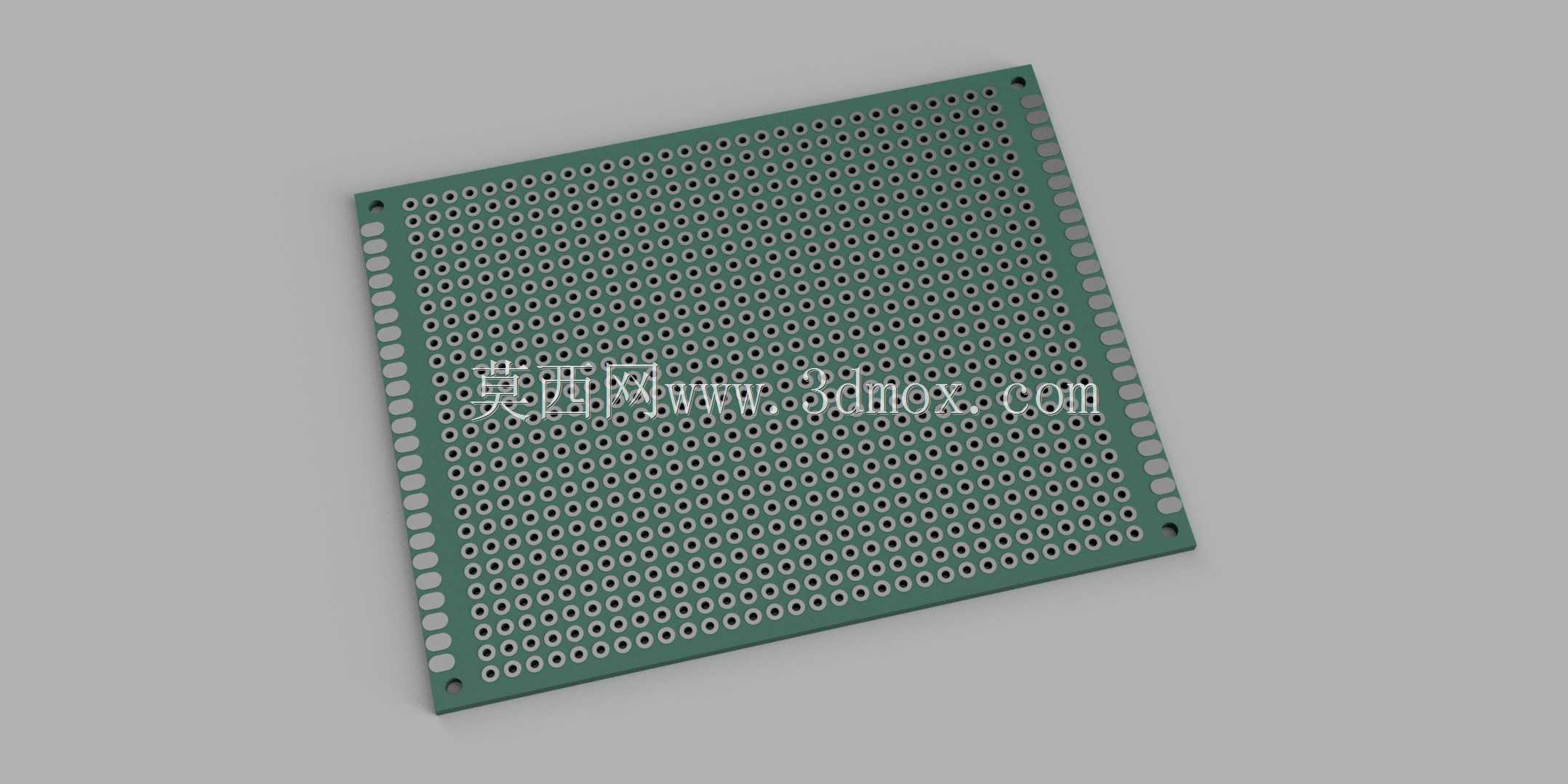

这款原型板的整体外形尺寸控制在70x90x1.5mm，厚度选用常规FR-4板材的标准厚度，兼顾板件刚性与焊接过程中的耐热形变能力，不会因为手工焊接时的局部高温出现板件翘曲，导致后续安装时贴合度不足。板上的点阵排布经过精准计算，有效点区长度为76.5mm，对应31个标准焊点位，点区宽度63.8mm对应26个点位，所有焊盘孔位采用标准孔径，适配市面上绝大多数直插元器件的引脚尺寸，不管是常用的电阻电容、直插芯片、接线端子还是接插件，都能顺利插装焊接，不需要额外扩孔处理。板件四周边缘设置了24个椭圆形定位点，这些点位一方面可以作为边缘接线的焊盘使用，方便引出对外连接线，另一方面也能配合定位销实现板件的快速对位，在需要叠层安装或者与外壳配合时，能快速找准安装位置，不会出现偏移。

设计这类原型板的时候，首先要考虑的是通用性，不能针对某一类特定元器件做专属布局，所以采用了全点阵等间距排布的方案，焊盘之间的间距统一采用标准2.54mm间距，这个间距既可以满足单排直插元器件的安装需求，也能适配双列直插芯片的引脚间距，甚至可以通过飞线或者焊锡搭桥的方式实现简单的线路连接，不需要额外腐蚀线路。板件四个角预留了标准安装孔，孔位位置避开了点阵区域，安装螺丝的时候不会碰到周边的焊盘，避免螺丝挤压导致焊盘脱落或者线路短路。板边的椭圆形点位做了加长处理，比内部圆形焊盘的焊接面积更大，在焊接大电流通路或者频繁插拔的接线端子时，能提供更可靠的焊接强度，不会因为外力拉扯导致焊盘从基板上剥离。

从实际使用的角度看，这类板件的安装边界非常清晰，70x90mm的外形尺寸刚好适配很多标准小型设备外壳的内部安装位，比如常见的仪表壳体、小型控制模块外壳，内部预留的PCB安装槽大多是按照这个通用尺寸设计的，不需要额外裁剪板件就能直接装入。1.5mm的板厚刚好匹配标准卡槽的宽度，推入卡槽之后不会出现松动晃动，配合四角的安装孔打螺丝固定，即使在有轻微振动的工业设备环境下，也能保证板件固定牢靠，不会因为长期振动出现焊点松脱的问题。板件基材选用常规FR-4环氧玻璃布板，阻燃等级达到工业应用要求，焊接过程中不会释放有害气体，也能适应常规工业环境下的温度变化，不会因为高低温循环出现基板开裂的问题。

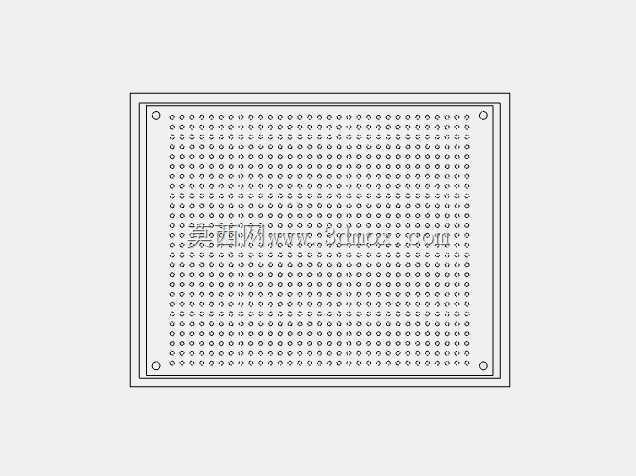

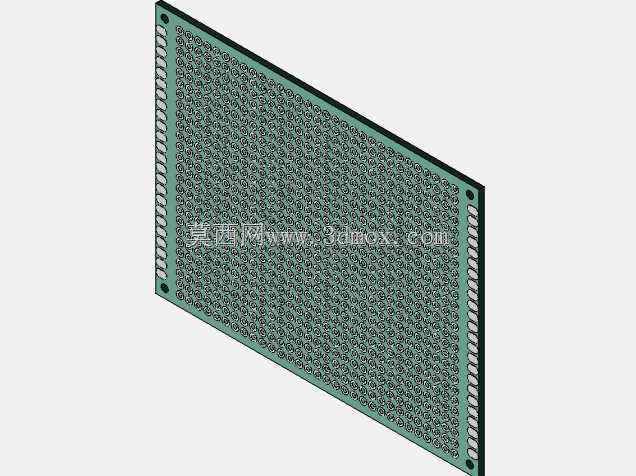

在做三维建模的时候，这类板件的模型需要准确还原所有孔位的位置与尺寸，包括内部点阵的圆孔、板边的椭圆孔、四角的安装孔，还有板件的厚度与边缘倒角，这样在做设备整体装配的时候，才能准确检查板件与周边结构件的干涉情况，提前预判安装时会不会出现元器件顶到外壳、接线空间不足的问题。很多工程师在做设备结构设计的时候，会先把这类通用原型板的模型调入装配体，预留好对应的安装空间与走线空间，等后期电路定型之后再替换成定制PCB的模型，这样能在方案阶段就把结构空间的问题排查清楚，避免后期结构改模带来的成本浪费。板件表面的阻焊层采用常规绿色，焊盘做沉锡处理，建模的时候可以通过材质区分还原真实外观，方便在装配评审的时候更直观地呈现最终的装配效果。

实际应用中，这类原型板不仅可以用于电路试制，在一些小批量定制的专用设备里，如果电路功能简单、产量不大，也可以直接用这类原型板焊接后装入设备，省去定制PCB的开模成本与周期，对于单台或者几台的定制设备来说，这种方式的性价比非常高。板上的点阵密度足够支撑中等复杂度的电路搭建，不管是简单的电源转接板、信号调理板，还是小型的控制核心板，都能在这块板上完成焊接组装，不需要拼接多块小板。边缘的椭圆焊盘在做对外接线的时候，可以焊接不同规格的接线端子，甚至可以直接焊接导线引出，焊接空间充足，不会出现多个焊点挤在一起导致短路的问题。
