重型机用台虎钳夹持工装结构设计

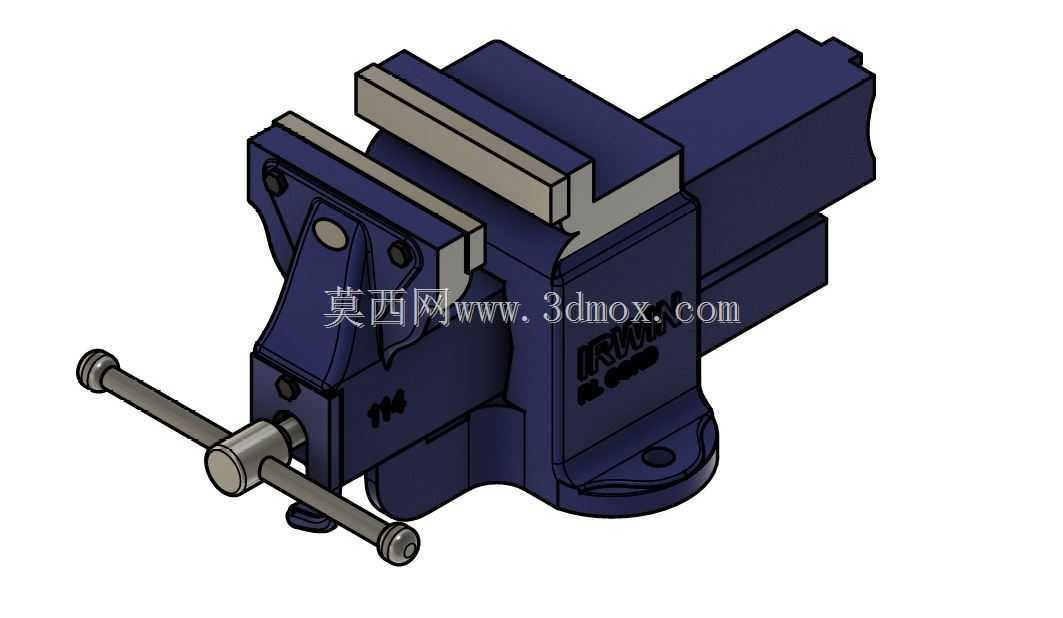

　　这款台虎钳是机械加工、钳工装配场景中最常用的夹持类工装，日常在普通铣床、钻床工位、钳工修配台、小型加工中心辅助工位都能见到它的身影，核心作用是在锯切、锉修、钻孔、攻丝、轻量铣削、工件修配、零件打标等工序中，稳定夹持待加工工件，避免加工过程中工件位移、窜动导致的加工精度偏差，甚至工件飞出的安全隐患。从结构设计来看，这款虎钳采用了经典的丝杠副传动夹紧结构，转动伸出的摇臂手柄即可带动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松开，钳口位置设计了可更换的带齿防滑钳口板，通过沉头螺钉固定在钳身本体上，当钳口齿形磨损、夹持力下降时，无需整体更换虎钳，仅需拆下旧钳口板更换新件即可恢复夹持性能，大幅降低了工装维护成本。

　　固定钳身与底座采用一体化铸造成型的结构设计，材质选用高强度铸铁，经过时效处理消除内应力，避免长期使用后出现钳身变形、导轨面磨损不均导致的活动钳身卡滞、夹持精度下降问题，底座上预留了多个沉头安装孔，可通过T型螺栓、压板组件直接固定在机床工作台或者钳工台面上，安装时需要保证钳身导轨面与工作台进给方向的平行度误差控制在0.02mm/100mm以内，避免夹持工件后出现加工基准偏移。活动钳身与固定钳身的配合导轨采用了燕尾式滑动导轨结构，配合面经过精铣、刮研处理，配合间隙可通过侧边的调节镶条进行调整，长期使用出现导轨磨损间隙过大时，只需拧紧镶条的调节螺钉即可消除间隙，保证活动钳身移动顺畅无卡滞，同时夹紧时不会出现钳身上翘、夹持面错位的问题。

　　丝杠部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，能够承受更大的夹紧轴向力，丝杠两端设置了推力轴承，夹紧工件时的轴向反作用力直接通过轴承传递到固定钳身本体，避免丝杠端部出现磨损变形，延长丝杠副的使用寿命。钳身的整体外形尺寸适配常规中小型加工工位的安装空间，底座安装孔的孔位间距符合通用机床工作台的T型槽间距标准，无需额外制作过渡转接板即可直接安装使用，最大夹持开口范围覆盖了日常加工中绝大多数中小型零件的夹持需求，夹持面的高度设计也适配常规钻头、铣刀、锉刀等工具的操作空间，不会出现工具与钳身干涉的问题。

　　在实际使用场景中，这款虎钳除了直接夹持规则形状的工件外，还可以配合V型块、角度垫铁、平行垫铁等辅助工装，夹持轴类、套类、异形类零件，满足不同类型零件的加工装夹需求，夹紧力的大小可以通过转动手柄的力矩进行控制，针对薄壁类零件夹持时，可适当减小夹紧力矩，避免工件被夹变形，针对重型切削工况，可在手柄上加装加力杆增大夹紧力矩，保证切削过程中工件不会移位。钳身表面做了喷塑防锈处理，能够适应车间内多油污、多切削液的工作环境，不会轻易出现锈蚀掉漆的问题，所有活动连接位置都预留了注油孔，日常维护时只需定期向注油孔注入润滑油，即可保证丝杠、导轨面的润滑状态，避免出现锈蚀卡滞。从建模设计的角度来看，这款虎钳的模型完整还原了所有零部件的装配关系，包括钳身本体、活动钳身、丝杠、手柄、钳口板、固定螺钉、调节镶条等所有零件的结构细节，各零件之间的配合间隙、装配约束都完全按照实际加工装配要求进行设置，可直接用于工装选型参考、装配工艺演示、机加工工位布局模拟，也可作为教学场景中钳工工装结构讲解的三维演示素材，帮助初学者快速理解台虎钳的传动原理与结构组成。
