机加工用精密机器虎钳结构设计

在常规铣削、磨削、钻削等机加工工序里，工件的可靠装夹是保证加工精度的核心前提，这款虎钳的结构设计完全围绕车间实际装夹需求展开，没有冗余的装饰性结构，所有几何特征都服务于装夹刚性与操作便利性。从实际使用场景来看，这类虎钳既可以固定在立式铣床、小型加工中心的工作台T型槽上，也能适配平面磨床、台式钻床的工装安装面，承担小型金属零件、非金属切削件的装夹定位工作，是单件小批量加工、工装试制、教学实训场景里的核心工装。

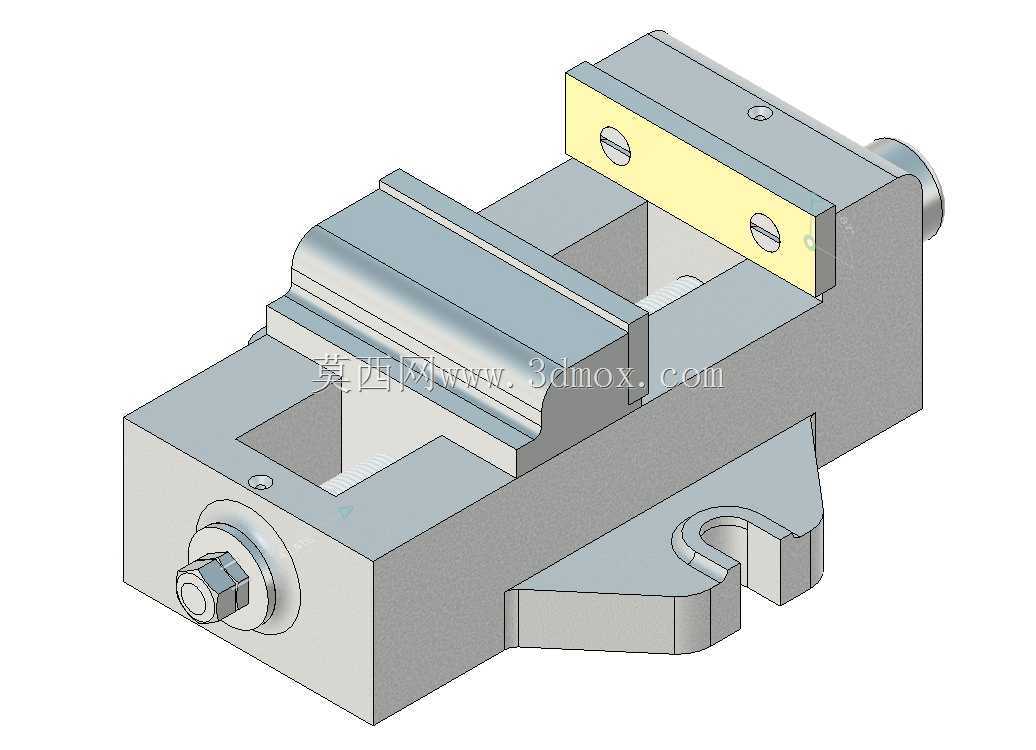

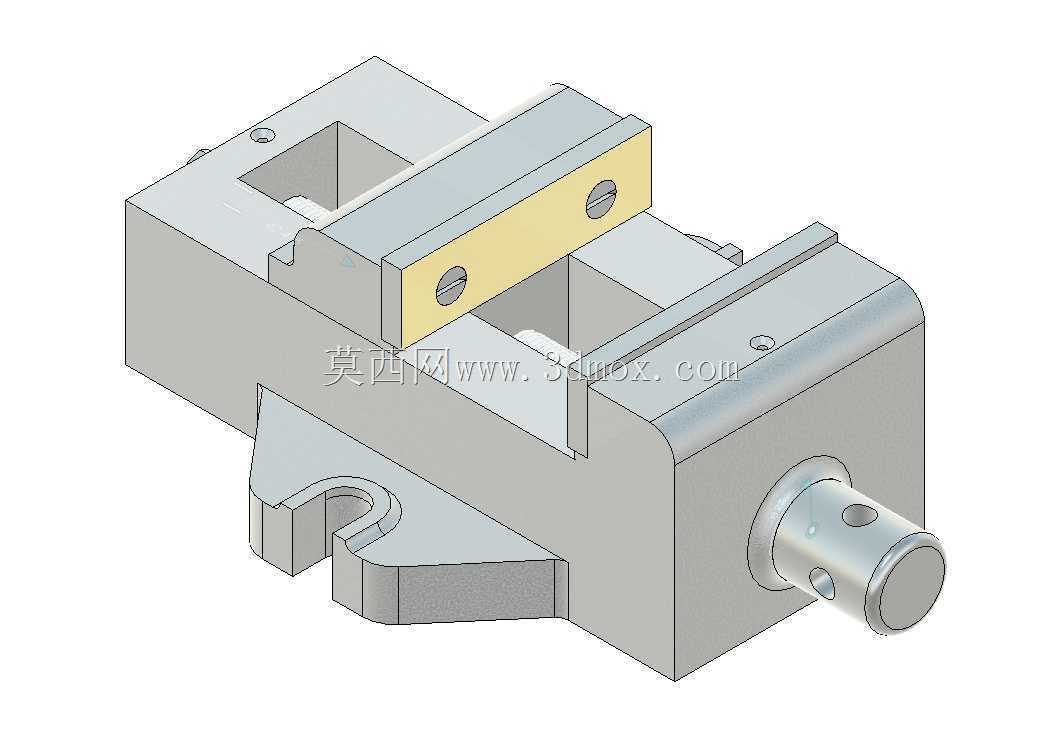

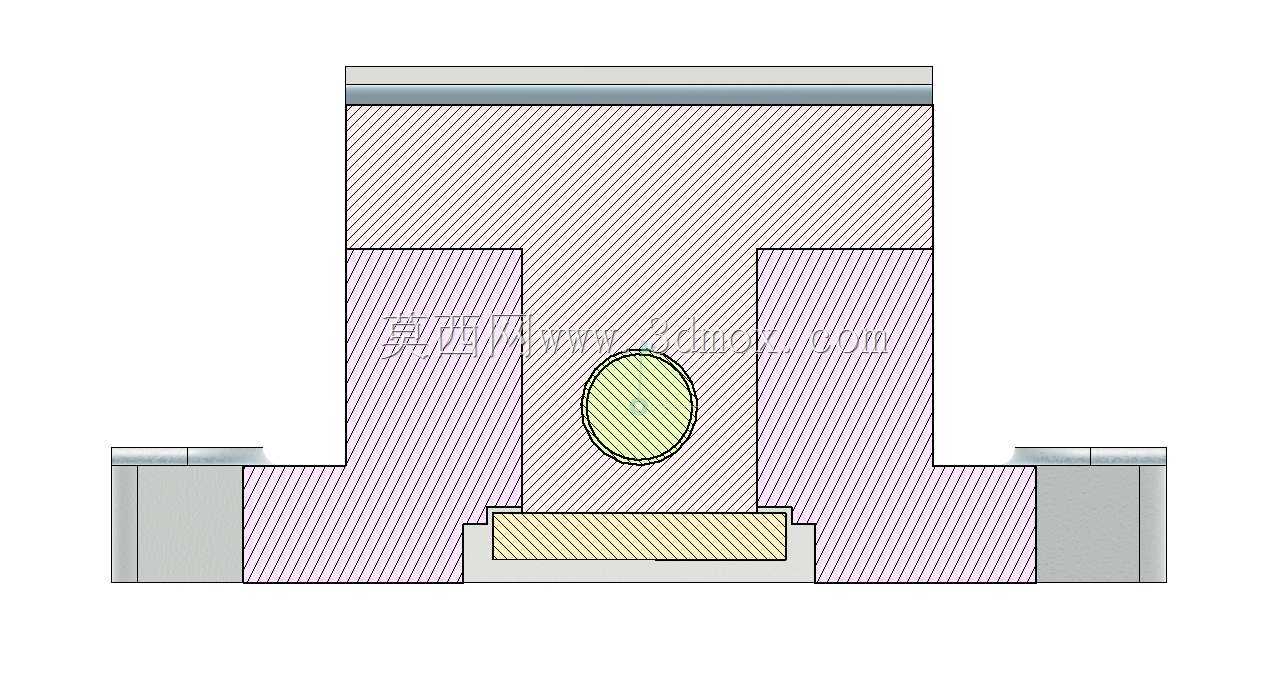

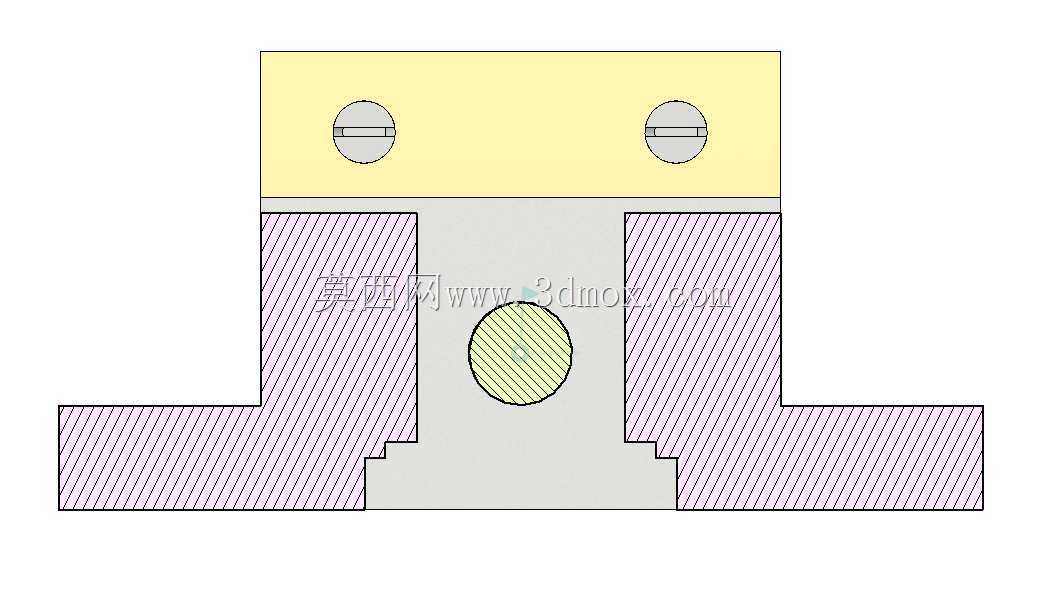

从功能特性上拆解，这款虎钳采用丝杠副驱动活动钳身的经典结构，固定钳身与底座采用一体化铸造结构设计，从根源上避免了分体式装配带来的刚性不足问题，活动钳身与固定钳身的配合面采用燕尾导轨导向，导向间隙可通过侧边的调节镶条进行微调，长期使用出现磨损后无需整体更换部件，仅调整镶条压紧量即可恢复导向精度，大幅降低了工装维护成本。钳口部位设计了可更换的硬质钳口板，钳口板表面加工有交叉防滑齿纹，装夹毛坯件时可以提供足够的摩擦力避免工件打滑，当需要装夹已加工表面时，也可以更换为软质钳口板或者铜质护垫，避免夹伤工件已加工表面，适配不同材质、不同加工阶段的工件装夹需求。丝杠末端设计了四方头结构，可以配合标准套筒扳手施加更大的夹紧力矩，针对大切削量的粗加工工序，足够的夹紧力可以避免工件在切削力冲击下出现位移，保证加工过程的稳定性。

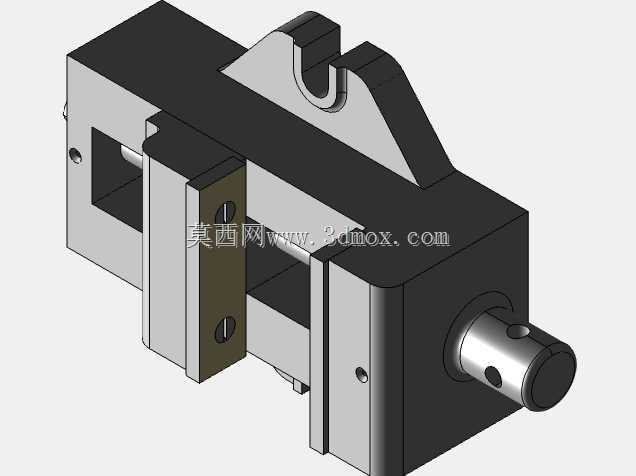

从设计思路层面来看，整个结构优先保障装夹刚性，其次兼顾操作便利性与维护性。固定钳身的底座部位设计了两个对称的U型安装槽，安装槽的间距与常规机床工作台的T型槽间距匹配，安装时可以通过T型螺栓快速将虎钳固定在工作台上，U型槽的长度预留了一定的调整余量，允许虎钳在工作台上进行小范围的位置调整，找正钳口与机床进给方向的平行度时无需完全松开螺栓，调整效率更高。活动钳身的行程设计覆盖了常规小型零件的装夹尺寸范围，既不会因为行程过短限制装夹工件的尺寸，也不会因为行程过长导致丝杠悬伸量过大影响夹紧刚性。钳身的排屑空间做了专门的优化，固定钳身与活动钳身之间预留了足够的落屑间隙，加工产生的切屑可以直接从间隙落到工作台面上，不会堆积在导轨配合面内加剧导轨磨损，日常清理时只需要用毛刷扫过即可，无需拆解部件就能完成日常维护。

从安装边界与外形尺寸的适配性来看，这款虎钳的整体高度控制在常规机床刀具的安全行程范围内，安装后不会因为钳身过高导致刀具Z向行程不足，底座的安装面平面度有严格的形位公差要求，固定在工作台上后钳口的垂直度、平行度可以满足常规机加工的精度要求，不需要额外进行铲刮修配就能直接投入使用。丝杠的传动位置做了防尘设计，活动钳身端部的防尘挡板可以阻挡大部分切屑和切削液进入丝杠配合副，延长丝杠螺母的使用寿命，减少日常润滑维护的频次。针对不同的装夹需求，这款虎钳还可以配合角度垫铁、回转底座等附件使用，实现倾斜角度装夹、圆周分度装夹等功能，拓展工装的适用范围，不需要额外购置多套不同功能的夹具就能覆盖多数常规装夹场景。

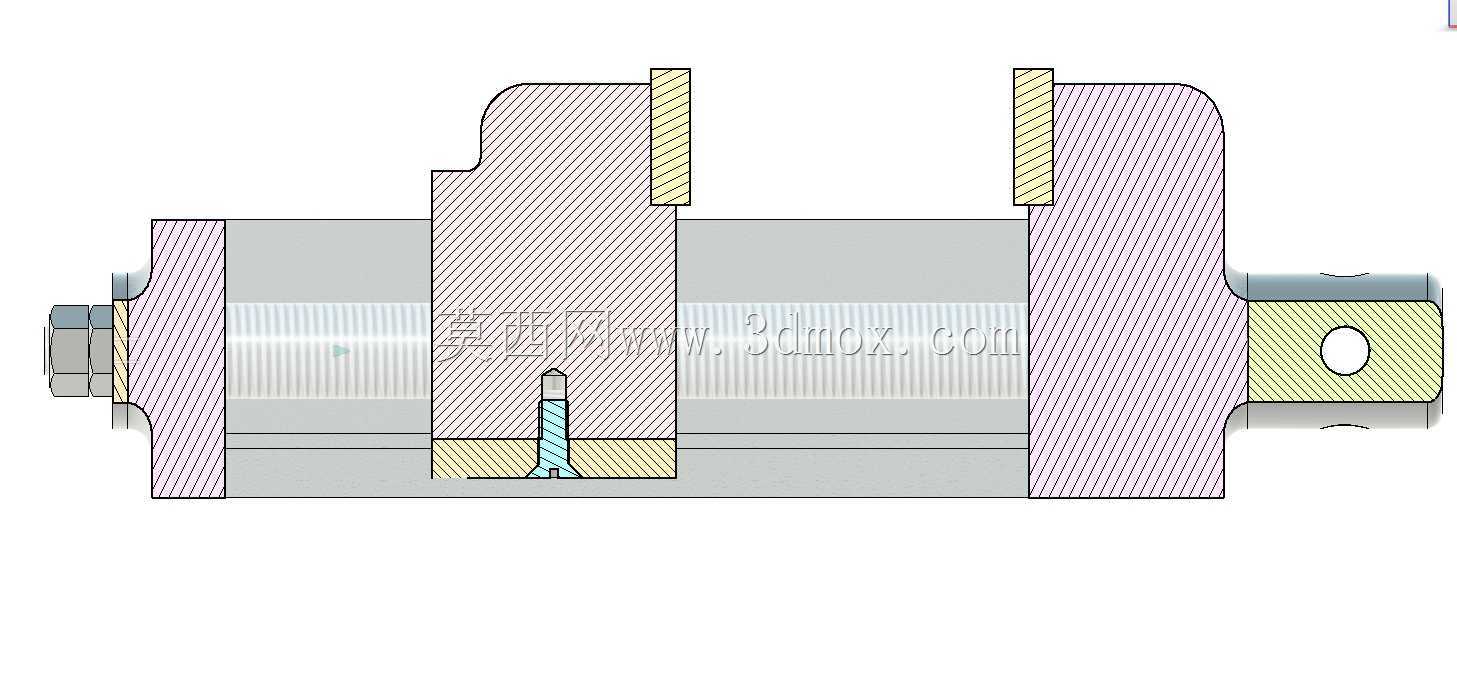

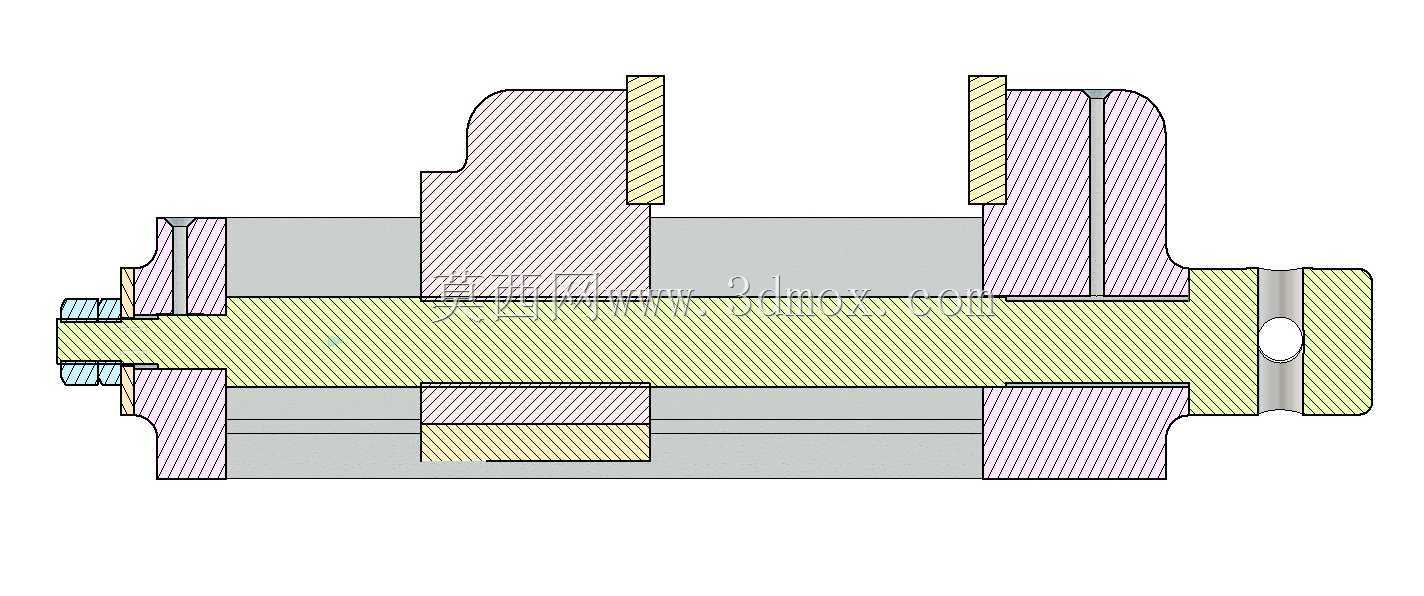

在实际加工场景中，这类虎钳的夹紧力传递路径经过了优化，操作人员施加在扳手上的力矩通过丝杠转化为直线夹紧力，力的传递路径短，没有多余的传动环节带来的力损耗，夹紧力的大小可以通过扳手的力矩直观控制，针对薄壁零件装夹时，可以通过控制扳手力矩避免夹坏工件，针对粗加工重载场景则可以施加足够的力矩保证装夹可靠。钳身的所有棱角部位都做了倒角处理，避免操作人员在安装、调整工件时被尖锐棱角划伤，细节设计完全贴合车间实际操作的安全需求。
