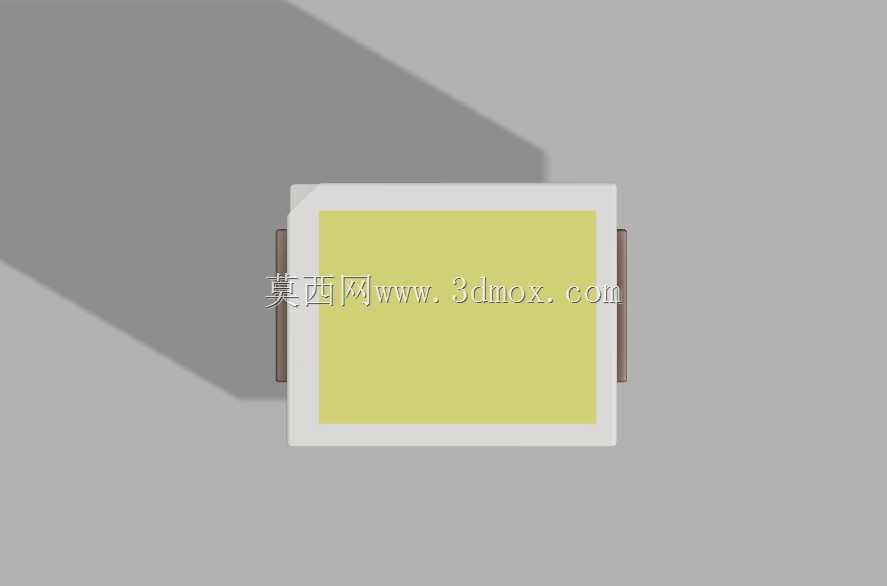

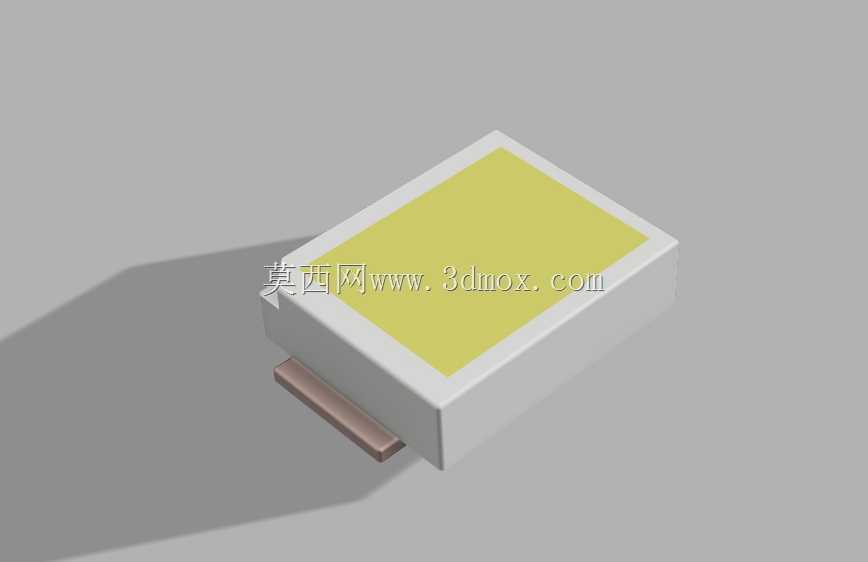

2835规格白色贴片式发光二极管结构

做消费电子、照明产品的结构设计时，板载贴片光源的选型和装配校核永远是绕不开的细节，2835规格的贴片LED作为目前中小功率照明、设备状态指示场景里应用极广的表贴发光元件，其三维结构的精准还原，能直接帮结构工程师在PCB布局、导光结构匹配、外壳开孔对位阶段省去大量反复打样验证的成本。

从实际应用场景来看，这款0.2W功率的白光贴片LED，覆盖的使用场景非常宽泛：小到家电面板的电源状态指示灯、消费类数码产品的按键背光，大到室内平板灯的灯珠阵列、工业控制设备的面板信号指示、车载内饰的氛围灯光源，都能见到该规格元件的身影。不同于直插式LED需要预留引脚穿孔的空间，表贴封装的特性让它可以直接通过回流焊工艺固定在PCB表面，能大幅压缩终端产品的整体厚度，这也是目前薄型化电子产品优先选用该类元件的核心原因。

从产品功能特性来看，该款2835贴片LED额定工作电流20mA，额定功率0.2W，发光色温6000K属于正白光区间，发光角度覆盖常规120度范围，足够满足常规面光源补光、近距离状态指示的光照需求。封装本体采用白色耐高温塑壳作为基座，正面覆盖荧光胶层实现白光输出，两侧延伸出的金属焊盘同时承担电气连接和结构固定的作用，焊盘表面做了镀锡处理，能适配常规无铅回流焊的温度曲线，焊接过程中不会出现引脚氧化、虚焊的问题。

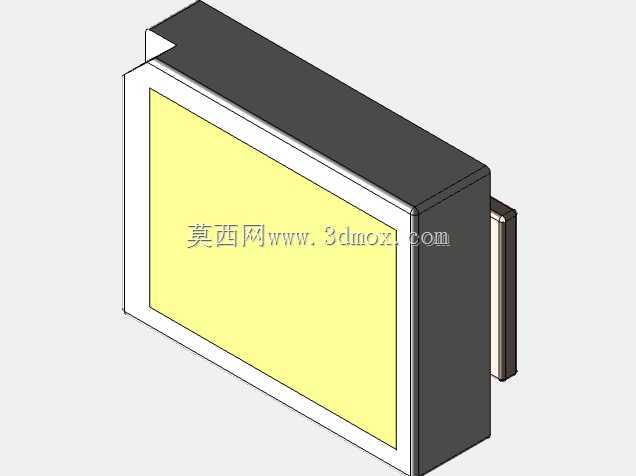

在做这款元件的三维建模时，核心的设计思路是完全还原实物的装配边界，避免建模时的尺寸偏差给后续结构设计带来干涉问题。建模过程中首先要确认封装本体的外形尺寸：2835规格的命名本身就对应元件的长宽尺寸，即本体长度2.8mm、宽度3.5mm，本体塑壳的厚度控制在0.8mm左右，这个尺寸是和PCB焊盘设计直接匹配的，建模时不能随意放大或缩小塑壳的轮廓，否则在做PCB装配仿真时，会出现元件与周边阻容器件干涉、或者焊盘对位偏差的问题。其次是焊盘的伸出长度与厚度，两侧焊盘从塑壳底部向外延伸的长度、焊盘自身的厚度，都要和实际元件的 datasheet 参数保持一致，因为焊盘的尺寸不仅影响焊接强度，还会影响后期做热仿真时的散热路径计算——这类中小功率贴片LED的热量主要通过两侧焊盘传导到PCB的铜箔上散热，焊盘的接触面积如果建模不准，热仿真的结果就会出现明显偏差，可能导致后期实际使用时出现灯珠光衰过快的问题。

安装边界的校核是这类电子元件三维模型最核心的使用价值，在整机结构设计阶段，工程师需要把该模型导入装配体中，确认几个关键的装配间隙：首先是元件本体顶部与外壳、导光板之间的距离，若距离过近，长期工作时LED产生的热量会直接传导到外壳塑料件上，导致局部过热变形；若距离过远，又会出现光线发散、指示亮度不足的问题。其次是元件与周边贴片元件的安全间隙，按照SMT贴片工艺的要求，该LED与周边阻容件、芯片的焊盘间距至少要保留0.5mm以上，避免回流焊时出现连锡短路的问题，精准的三维模型能让工程师在布局阶段就直接测量间隙，不用等PCB投板后才发现间距不足的问题。另外还要考虑荧光胶层的凸起高度，部分批次的2835LED荧光胶层会略高于塑壳本体，建模时如果忽略这个微小的高度差，在做紧配结构设计时就可能出现胶层被压伤、导致灯珠报废的问题。

不同于大型结构件的建模，这类微型电子元件的模型不需要做冗余的细节刻画，但所有和装配、工艺、散热相关的尺寸特征必须1:1还原，比如塑壳底部的微小倒角、焊盘的圆角过渡、荧光层的覆盖范围，这些细节虽然不影响视觉效果，但会直接影响后续DFM分析的准确性。很多刚入行的工程师在做PCB布局时，习惯直接调用封装库的二维焊盘图形，忽略了元件本体的三维高度，经常出现装配时元件和外壳加强筋、定位柱干涉的问题，而精准的三维模型能在设计阶段就把这类问题完全规避，大幅缩短产品的研发周期。

在导光结构的匹配设计中，该模型还能用来模拟光线的出射角度，确认导光点的排布位置是否在灯珠的有效发光范围内，避免出现亮斑、暗区的问题。比如做超薄按键背光设计时，导光膜的入光面必须正对LED的发光中心，偏差超过0.2mm就会出现按键亮度不均的问题，通过三维模型的装配对位，能直接把入光面的位置校准到最佳状态，省去后期反复修模调整的工序。
