外螺纹连接式起重承载吊钩结构设计

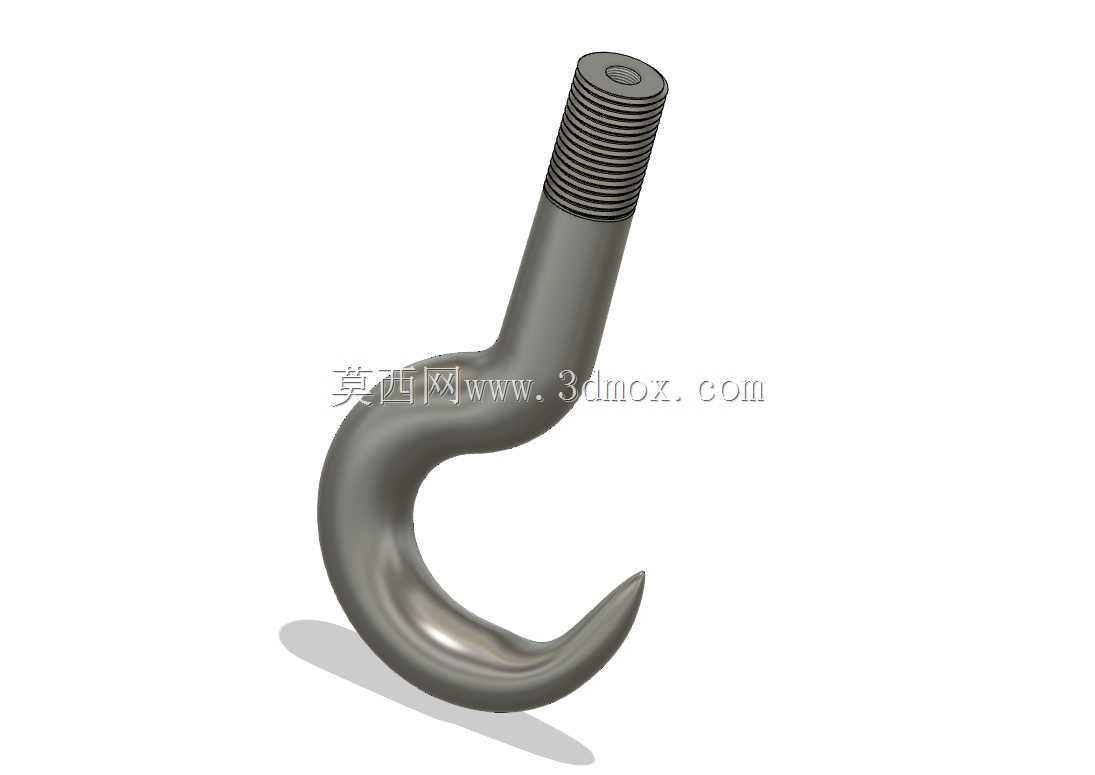

　　在车间物料转运、轻型起重设备配套、工装夹具吊挂、生产线工位吊载等场景里，带外螺纹安装端的吊钩是十分常见的承载连接件，这类构件不需要额外的铰接销轴配套，直接通过杆部外螺纹拧入对应安装基体的内螺纹孔，就能完成快速装配，相比传统带横梁、销轴的吊钩组件，结构更紧凑，安装占用空间更小，适合安装空间受限的轻载吊载场景。从结构设计逻辑来看，这款吊钩的核心分为三个功能段，最上端是连续外螺纹段，螺纹采用标准普通三角螺纹，牙型角60度，加工时螺纹收尾处做了退刀槽过渡，避免螺纹末端应力集中，同时保证螺纹拧入时能完全贴合安装面，不会出现螺纹拧不到位导致的连接松动；中间是光滑过渡的直杆段，杆部直径略大于螺纹大径，一方面作为螺纹拧入时的定位止口，另一方面承担吊载时的主要拉应力，杆部与钩身的过渡位置采用大圆角平滑过渡，完全规避直角转折带来的应力集中问题，避免长期交变载荷下出现疲劳断裂。

　　最下端的钩体是核心承载工作段，钩尖做了向内的收窄设计，钩口开口尺寸经过匹配计算，既能保证常规吊环、绳索、吊装带能顺利挂入，又能在吊载时防止吊具意外滑脱，钩身的弧形曲率按照等强度梁逻辑设计，钩身最粗的位置在直杆与弧形段的衔接处，往钩尖方向逐步平滑收窄，既保证了各个截面的承载应力均匀分布，又尽可能减少了不必要的材料冗余，降低构件自身重量。从安装边界来看，上端螺纹段的长度经过匹配设计，拧入安装基体后，直杆段的台阶面能完全贴合基体安装面，承受吊载时的轴向压力，避免螺纹段单独承受全部载荷，安装时只需要在螺纹段涂抹适量螺纹锁固胶，按照对应螺纹规格的拧紧力矩锁紧，就能保证连接可靠性，不需要额外的防松结构。

　　在实际使用场景中，这类吊钩常配套在小型电动葫芦、工位平衡吊、工装吊架、设备检修起吊点上，额定承载范围覆盖几十公斤到数吨的轻中型吊载需求，相比焊接式吊钩，螺纹连接的形式更换更方便，当吊钩出现磨损、裂纹等失效情况时，不需要切割焊接，直接拧下更换新件即可，维护成本更低。设计时需要重点校核几个关键位置的强度：一是螺纹段的抗拉强度，要保证螺纹牙的剪切强度和杆部的抗拉强度满足额定载荷下的安全系数要求，通常起重类构件的安全系数不低于4倍；二是钩身弧形段的弯曲应力，弧形截面在受拉时同时存在弯曲应力和拉应力，需要通过曲率修正计算实际应力值，避免应力超限；三是钩尖位置的变形量，要保证额定载荷下钩尖的开口变形量在允许范围内，防止吊具脱出。

　　另外，钩身的内侧承载面做了圆弧过渡处理，不会对挂入的钢丝绳、吊装带造成切割损伤，能有效延长配套吊具的使用寿命，表面经过调质处理后，整体硬度和韧性达到合理匹配，既不会因为过硬导致受冲击时脆断，也不会因为过软导致吊载时出现塑性变形。在三维建模过程中，这类构件的建模重点在于过渡曲面的连续性，尤其是直杆段到钩身弧形段的过渡位置，要保证曲率连续，不能出现硬棱，否则在后续有限元应力分析时会出现虚假的应力集中点，影响仿真结果的准确性；螺纹段可以采用装饰螺纹简化建模，也可以根据加工需求绘制精确的螺纹牙型，满足不同场景的模型使用需求，比如用于装配干涉检查时用装饰螺纹即可，用于数控加工编程时则需要精确的螺纹模型。这类吊钩在实际选型时，除了核对额定载荷，还要重点确认上端螺纹的规格、螺距、有效拧入深度，保证和安装基体的螺纹孔完全匹配，同时要注意安装后吊钩的钩口方向要和吊载受力方向一致，避免出现侧向受力，侧向受力会大幅降低吊钩的实际承载能力，甚至引发断裂风险。日常使用中，需要定期检查钩身是否有裂纹、过度磨损、变形等情况，尤其是钩身过渡位置和螺纹根部，是应力集中的高发区域，出现缺陷时要及时更换，不能继续带伤使用。
