8080HD重型工业铝挤压型材截面结构

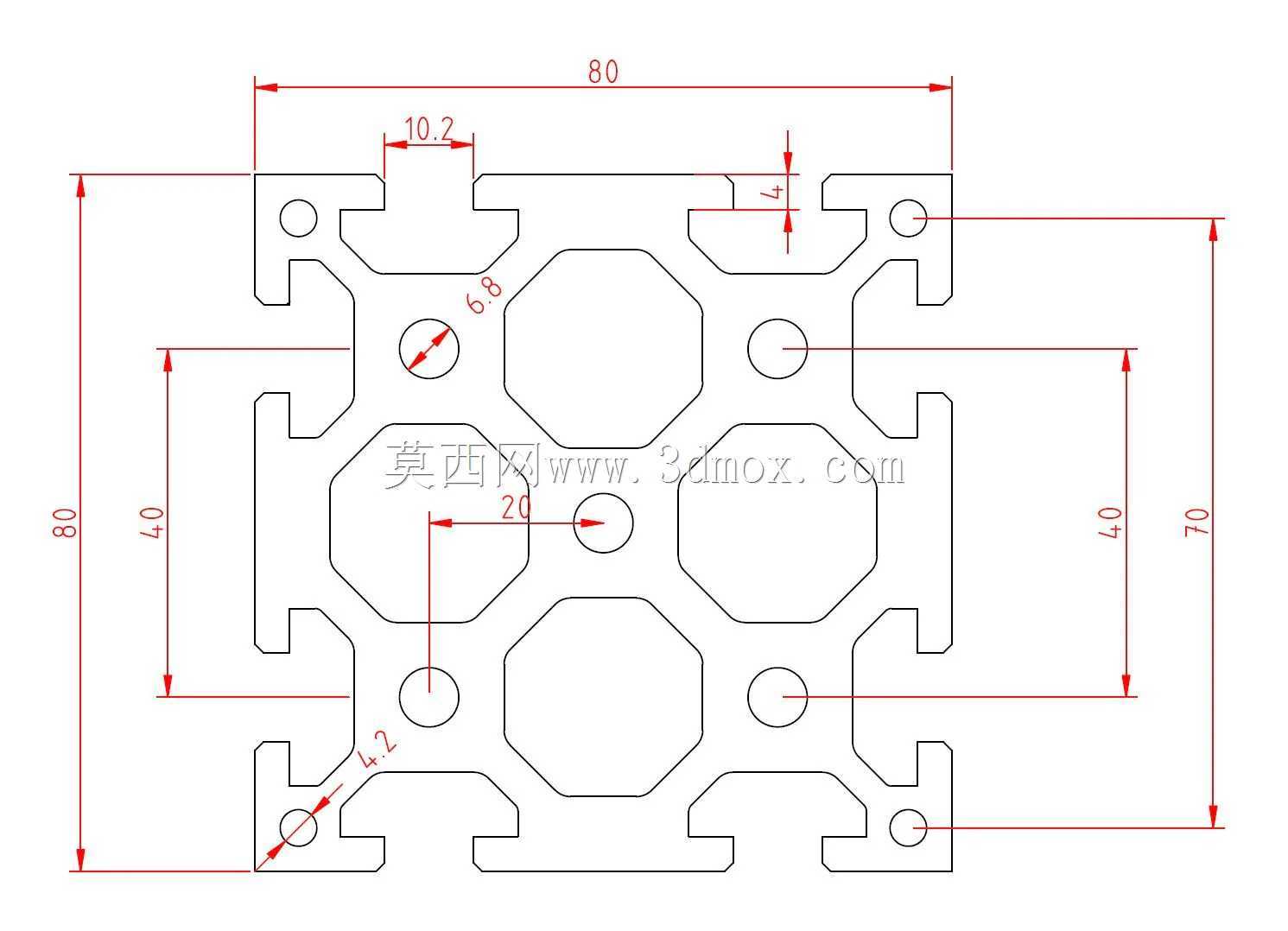

做非标自动化设备框架设计快十年，碰到重载工况选铝型材的时候，最先想到的就是80系列的重型挤压型材，这次的8080HD规格，是我做大型龙门架、重载设备机座、大跨度输送线支架时用得比较多的一款型材。先从实际应用场景说，普通的4040、4080型材壁厚薄，槽口承载力有限，做跨度超过1.5米的横梁时，哪怕加了加强筋，长时间承载运动部件的动载荷也容易出现挠度变形，尤其是带线性导轨、滑台模组的移动工位，型材刚度不够会直接影响导轨的平行度，时间长了滑块磨损快，定位精度掉得厉害。而这款8080HD挤压型材，截面外轮廓尺寸为80mm×80mm，属于重型欧标铝型材的范畴，截面内部做了多腔室的结构设计，不是简单的空心方管结构，几个正八边形的中空腔体搭配纵横交错的加强筋，在控制型材整体重量的前提下，把截面的惯性矩提了上去，抗弯曲、抗扭的性能比同规格普通空心铝型材高40%以上，哪怕做2米跨度的横梁，搭配合适的支撑间距，承载100kg以上的运动模组也能把挠度控制在允许范围内。

再看安装边界的设计，型材四周的槽口是标准的工业铝型材槽型，槽口宽度10.2mm，适配标准的T型螺栓、法兰螺母，不用额外打孔攻丝，组装框架的时候直接把螺栓卡进槽里就能锁紧，不管是拼接直角连接、还是做斜向加强支撑，都能和通用的铝型材配件通用，不用单独开模做特殊连接件，这点对设备组装来说省了很多事。截面的安装孔位设计也很讲究，中心位置预留了φ20的基准孔，不管是后续加工攻丝装端盖，还是穿线管走设备的线缆、气路，都能直接利用这个中心孔，不用额外在型材上钻孔破坏结构强度；四个角位置的安装孔位，搭配角码连接的时候，能让连接件完全贴合型材的安装面，不会出现干涉，连接的锁紧力也能均匀分布在型材壁上，避免单点受力导致型材局部变形。还有槽口内侧的4mm定位台阶，装封条、盖板、有机玻璃防护板的时候，能直接卡进台阶里，不用额外打胶或者用压条，防护面板装完之后表面和型材外表面齐平，整个框架的外观更规整，也不会积灰藏污，用在洁净车间的设备上也符合卫生要求。

设计思路上，这款型材的截面完全是围绕重载框架的实际需求来的，没有多余的结构。外围的壁厚比普通8080型材厚了近2mm，挤压成型的时候采用的是6063-T5铝合金材质，经过时效处理之后既有足够的强度，又有不错的韧性，设备运行过程中产生的振动可以通过型材本身的材质特性吸收一部分，不会像钢材框架那样振动直接传导到整个设备上。截面的4.2mm斜向加强筋，刚好连接了角部安装位和内部腔体，把角部受到的连接锁紧力、外部冲击力分散到整个截面上，不会出现角部开裂的问题；还有那个φ6.8的定位销孔位，做型材拼接的时候，可以先打定位销再锁螺栓，能保证多段型材拼接的时候直线度误差控制在0.1mm/m以内，对于长行程的线性模组安装来说，这个精度刚好能满足安装要求，不用花大量时间调校导轨的平行度。

实际用的时候，这款型材不光能做设备的框架主体，还能做机器人的行走轴基座、大型3D打印机的龙门框架、仓储物流的重型货架立柱，因为截面的对称性好，不管是水平安装当横梁，还是垂直安装当立柱，各个方向的受力性能一致，不会出现某个方向刚度不足的问题。安装的时候要注意，型材的切断面要保证垂直度，不然拼接的时候连接面有缝隙，会影响整个框架的刚度；端盖安装的时候可以在中心孔里装脚轮或者脚杯，调节设备的水平度，因为中心孔的位置刚好在型材的形心位置，脚杯承受的重量能均匀分布到整个型材截面上，不会出现偏载导致型材变形。另外槽口的尺寸是标准的，后续要在型材上加装传感器安装座、拖链槽、管线夹这些附件，都能直接用标准的T型螺栓固定，后期改造设备的时候不用重新打孔，调整位置非常方便。

从截面的结构就能看出来，这款型材在设计的时候充分考虑了组装、加工、使用全流程的需求，没有为了省材料削减加强筋的厚度，也没有做多余的结构增加不必要的成本，是重载工业框架场景里性价比很高的一款基础构件，做结构设计的时候只要核算好承载能力和支撑间距，就能快速搭建出刚度足够、组装方便的设备框架，比用方管焊接的框架精度高、组装快，后期调整改造也更灵活。
