135规格十槽铝合金sigma工业型材截面

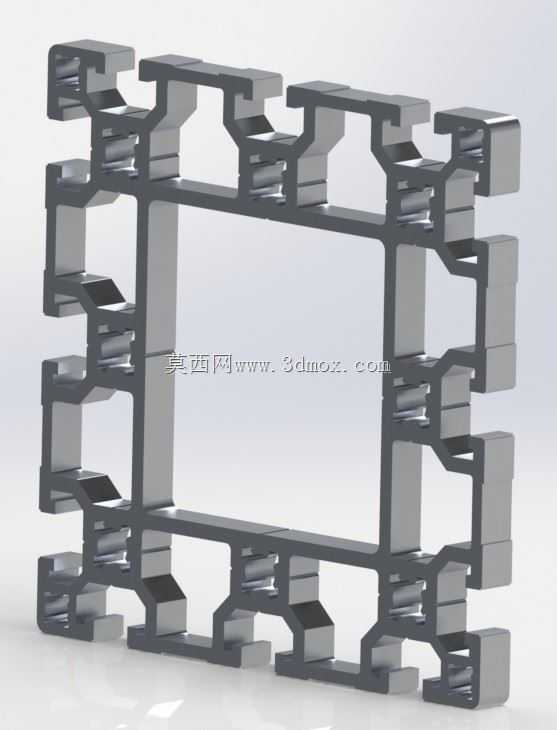

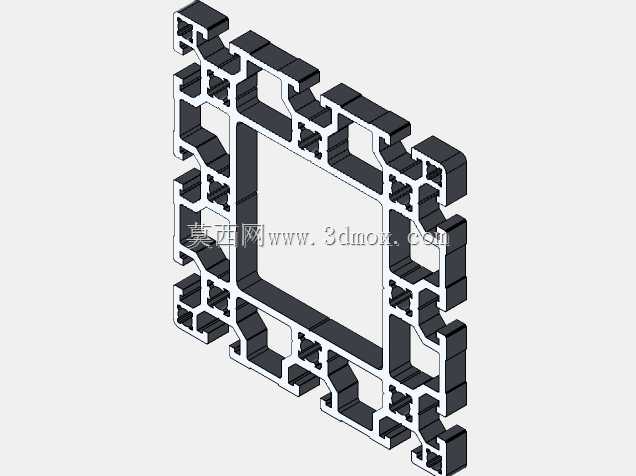

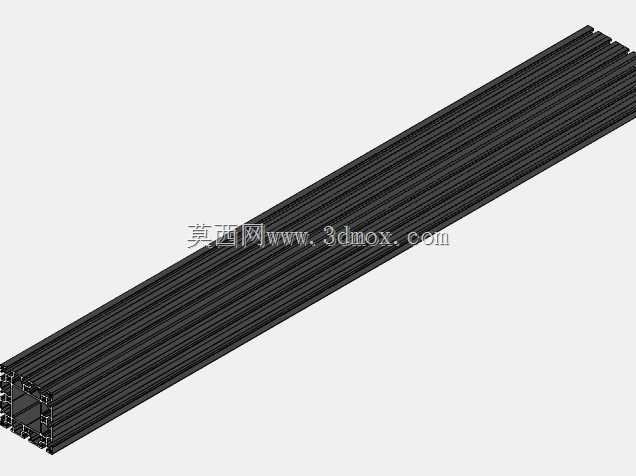

　　在自动化产线搭建、仪器仪表阀组集成安装、设备外围防护框架这类工程场景里，多槽位的铝合金sigma型材一直是兼顾结构强度与装配灵活性的核心构件，这次呈现的135规格十槽铝型材截面结构，正是针对大跨度框架、多管路并行排布的安装需求做的结构设计。从截面结构来看，整体外轮廓尺寸控制在135x135的方正边界内，这个尺寸边界是经过多场景安装适配验证的：既可以作为阀组安装的主承重梁，匹配常规仪表阀门的安装孔距预留，也能在设备外框搭建时和常规40、45系列铝型材做转接配合，不会出现截面尺寸差过大导致的转接件强度不足问题。

　　十槽的结构布局沿着型材截面的四周均匀排布，上下侧各设置四道槽位、左右侧各设置一道槽位，这种槽位分布逻辑是为了适配多方向的附件安装：上下侧的密集槽位可以同时安装管路固定卡扣、传感器安装支架、走线槽导轨，不用在型材表面额外打孔破坏结构强度，左右侧的单槽位则用于型材之间的直角拼接、斜向支撑的固定，拼接时采用常规的T型螺栓加角码就能完成锁紧，不需要做特殊的定制加工件。设计过程中优先保证了外部安装尺寸和孔位的匹配精度，所有槽位的开口宽度、槽底深度都和行业通用的sigma型材装配标准对齐，配套的T型螺母、端盖、连接件都可以直接通用，不需要单独开模做配套附件，能大幅降低现场装配的物料准备难度。

　　壁厚的设计预留了调整空间，因为不同应用场景下的承重要求存在差异：作为承重主框架使用时可以适当增加壁厚提升抗弯截面模量，作为非承重的装饰外框、走线架使用时可以减薄壁厚控制整体重量，这种壁厚可调的设计思路，能让同一款截面结构覆盖更多的应用场景，减少设计端的重复建模工作量。从实际使用场景来说，这类大截面多槽位的铝型材，常被用在仪器仪表阀组的集成安装架上——阀块本身需要固定在平整的安装面上，同时阀组引出的气源管路、信号线缆需要沿着型材槽位排布固定，十槽的设计刚好可以把安装固定、管路走线、传感器安装的需求在一根型材上全部满足，不用额外叠加其他规格的型材做辅助固定，能有效压缩阀组安装架的整体占用空间。

　　另外在自动化设备的大跨度龙门架结构里，135见方的截面尺寸能提供足够的抗弯刚度，长跨度布置时不会因为负载出现明显的下挠变形，四周的槽位还可以直接安装拖链、行程开关、防撞胶条等附件，不需要额外焊接安装支架，整体装配效率相比焊接钢结构框架能提升60%以上，后期改造调整时只需要松开螺栓就能调整附件位置，不会像焊接结构那样需要切割重新焊接，维护调整的灵活性非常突出。截面内部的筋板布局采用了对称式设计，每道槽位的背部都设置了对应的加强筋，避免螺栓锁紧时槽位出现变形，同时内部的中空结构可以走大直径的电缆或者气路软管，充分利用型材的内部空间，让整体布线更加整洁，不会出现管线外露杂乱的问题。安装边界的设计上，型材两端的截面平整度公差控制在常规机械装配的要求范围内，拼接时端面贴合紧密，不会出现明显的拼接缝隙，端盖安装时可以完全贴合端面，没有突出或者凹陷的问题。和常规的欧标、国标铝型材相比，sigma系列的槽位锁紧接触面积更大，重型负载下螺栓不容易出现滑动移位，十槽的布局相比同截面尺寸的普通铝型材，可安装的附件数量提升了近一倍，在空间紧凑、需要集成多个附件的安装场景下优势非常明显。
