四位直插式红色LED数码显示模块

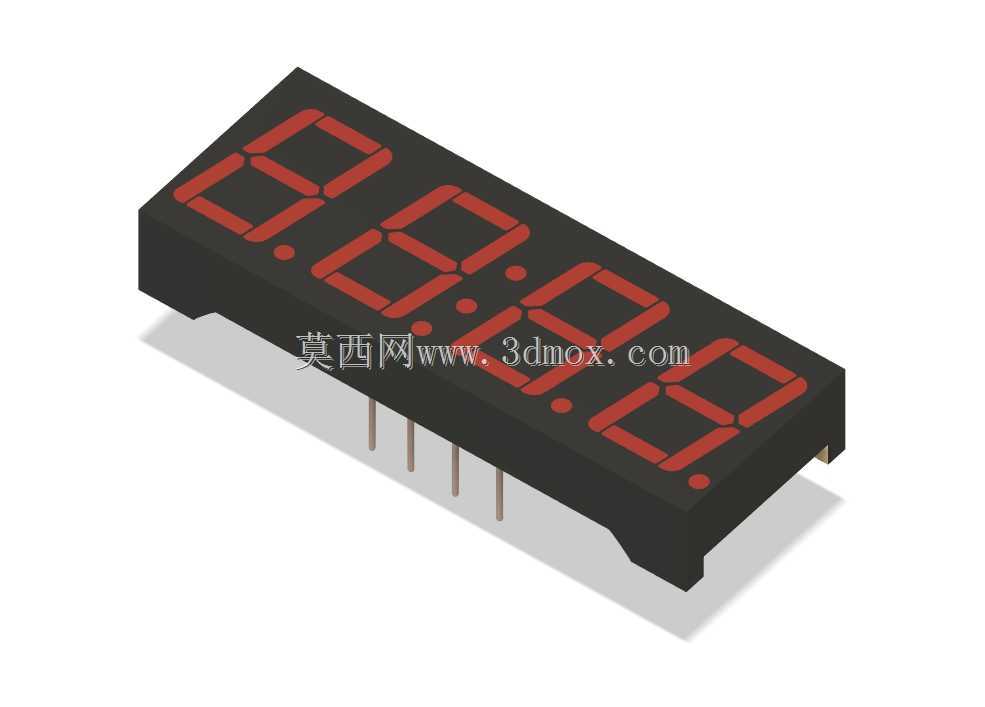

做工业控制板卡、小型检测设备的面板设计时，段码显示器件的选型和建模是绕不开的环节，很多刚入行的结构工程师容易忽略显示器件的安装边界，最后打样回来要么面板开孔和器件对位不准，要么引脚和板上其他元件干涉，要么显示面和面板的贴合间隙过大漏光，反而拖慢了整个项目的进度。这次建模的这款四位红色段码显示器件，是日常工控小设备里用得非常普遍的型号，整体外形尺寸控制在50×20mm的矩形范围内，黑色环氧塑封主体做了微倒角处理，避免安装时刮花面板丝印层，也能减少组装过程中边缘崩缺的概率。

从实际应用场景来看，这类段码显示器件不像点阵屏那样能显示复杂图形，胜在亮度高、驱动逻辑简单、抗干扰能力强，在车间环境的设备上用，哪怕周围有一定的粉尘、轻度油污，或者设备运行存在小幅振动，都能稳定显示数值，不会像液晶模块那样在低温环境下出现响应迟缓、显示发虚的问题。常见的应用场景包括小型温控器的温度数值显示、计数器的计数结果展示、流水线工位的计件数显示、小型电源模块的电压电流参数显示，甚至很多老款工控设备的故障代码提示，都是用这类四位段码屏来实现的，毕竟工业场景里很多时候只需要清晰显示0-9的数字和少量状态点，不需要复杂的图文展示，段码器件的可靠性反而比高端显示模组更适配。

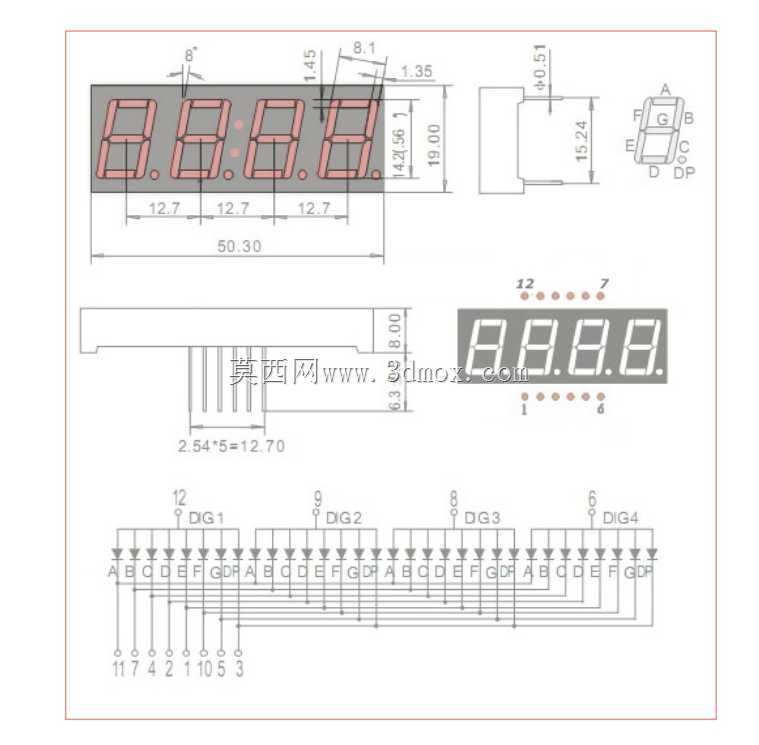

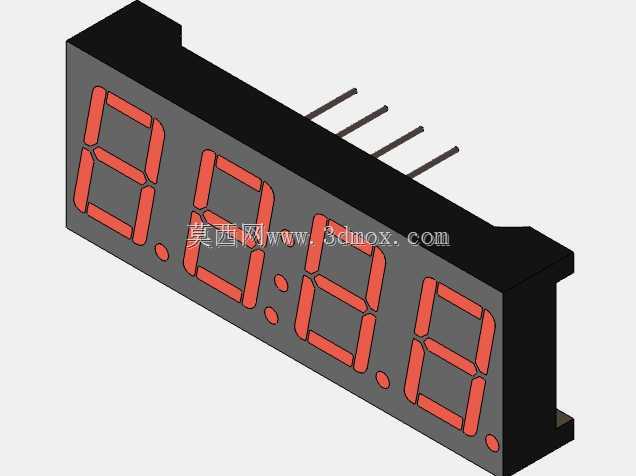

建模的时候首先要卡准安装边界，器件主体的厚度是从显示面到引脚根部的垂直距离，这个尺寸直接决定了面板到PCB板的安装柱高度，要是高度留小了，器件会被面板顶死，长期受力容易导致塑封壳开裂；留大了的话显示面和面板之间留缝，环境里的灰尘容易进到设备内部，侧面漏光也会让显示的数字边缘发虚，影响操作人员读数。引脚部分采用的是直插式设计，引脚间距严格按照通用直插元件的标准间距排布，建模的时候特意把每根引脚的直径、伸出长度都做了还原，方便PCB设计时直接对应封装，不用再反复核对引脚位置，避免出现建库时引脚偏移导致的焊接问题。显示面的段码部分做了红色半透明的材质区分，每个8字段的分隔、右下角的小数点位置都和实物一致，四个数字位之间的冒号点位也做了还原，这个点位很多建模者容易漏掉，实际做时钟类显示的时候，这个冒号是用来分隔小时和分钟的关键显示段，缺了的话模型用于装配校验时就没法确认面板开窗是否能覆盖所有显示区域。

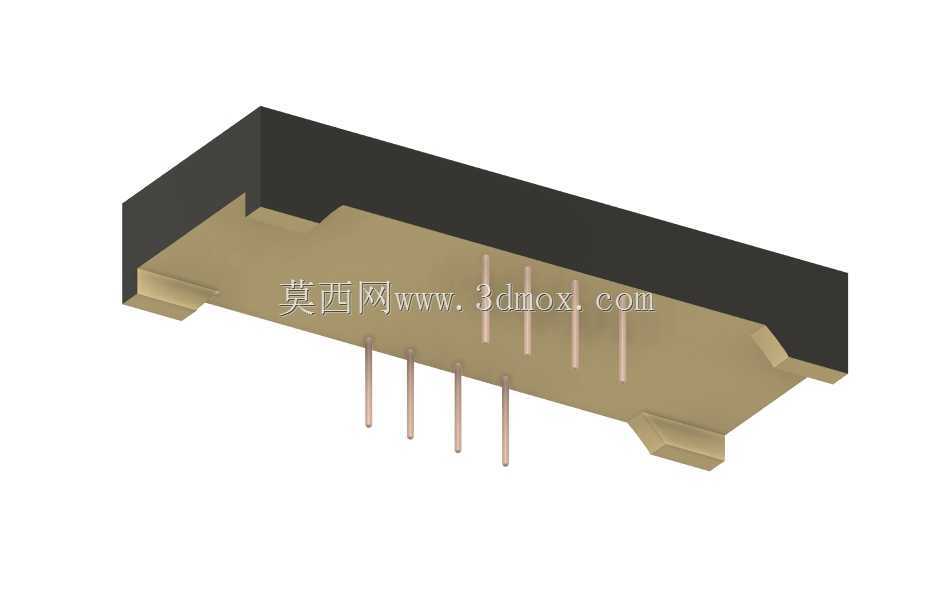

从设计思路上来说，这类成熟的通用电子元件，建模不需要做多余的结构改动，核心是还原所有和装配相关的尺寸细节：比如塑封壳底部的定位小凸点，这个结构是用来在PCB焊接时卡入板上的定位孔，避免过波峰焊的时候器件浮高移位；显示面的边缘比塑封主体略低一点，这个微小的台阶是用来贴双面泡棉胶的，组装时把泡棉胶贴在这个台阶位置，压紧面板之后就能起到遮光和防尘的作用，建模时还原这个台阶，结构工程师在做整体装配的时候就能准确计算泡棉胶的压缩量，不会出现压合过紧把显示面压花，或者压合过松起不到密封作用的问题。另外器件的引脚做了轻微的弯折角度还原，实际生产中直插元件的引脚不会是完全垂直的，都会有微小的工艺倾角，建模时还原这个细节，在做干涉检查的时候就能提前发现引脚和板上周边焊盘、走线或者邻近元件的冲突，不用等到打样焊接时才发现引脚抵到了旁边的电容电阻。

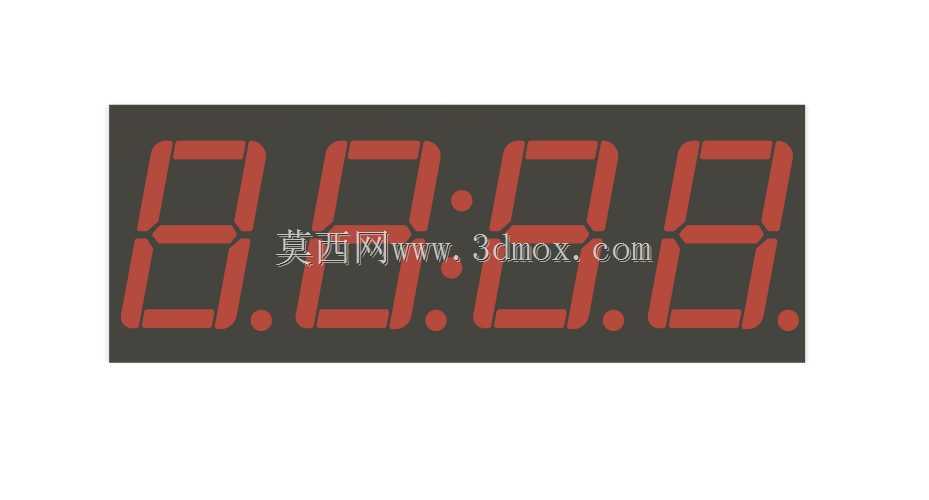

很多工程师在做面板布局的时候，容易只看器件的顶面尺寸，忽略侧面的安装空间，这款器件的塑封壳侧面是垂直结构，没有侧伸的固定耳，所以安装时不需要在侧面预留额外的固定空间，只要在面板上开对应大小的显示窗，PCB上预留对应引脚的焊盘位置，就能完成安装。显示区域的有效显示范围比器件整体外形小一圈，建模时把有效显示区域的边界做了明确的区分，方便做面板丝印的时候，确定丝印框的位置，让显示的数字刚好落在丝印框的可视范围内，不会出现数字偏位被面板挡住的情况。另外红色段码的发光面做了微凸的弧面处理，这个细节是实际器件的光学设计，能让发光的视角更宽，操作人员站在设备侧面一定角度也能清晰读到显示的数值，建模时还原这个弧面，在做设备的人机交互校验时，就能更准确地模拟实际的显示效果，评估不同安装高度下的可视角度是否符合操作需求。

在做设备选型的时候，这类段码显示器件的优势还在于驱动电路简单，不需要复杂的控制协议，普通的IO口通过段码驱动芯片就能直接点亮，对主控的资源占用非常少，对于成本敏感、功能简单的工业小设备来说，是性价比极高的显示方案。建模过程中没有简化任何和装配、校验相关的结构细节，不管是用来做设备的整体装配干涉检查，还是用来做面板布局的可视化评审，或者是用来生成产品说明书里的部件示意图，都能直接使用，不需要再二次调整尺寸。
