小型履带行走机构防滑橡胶履带结构

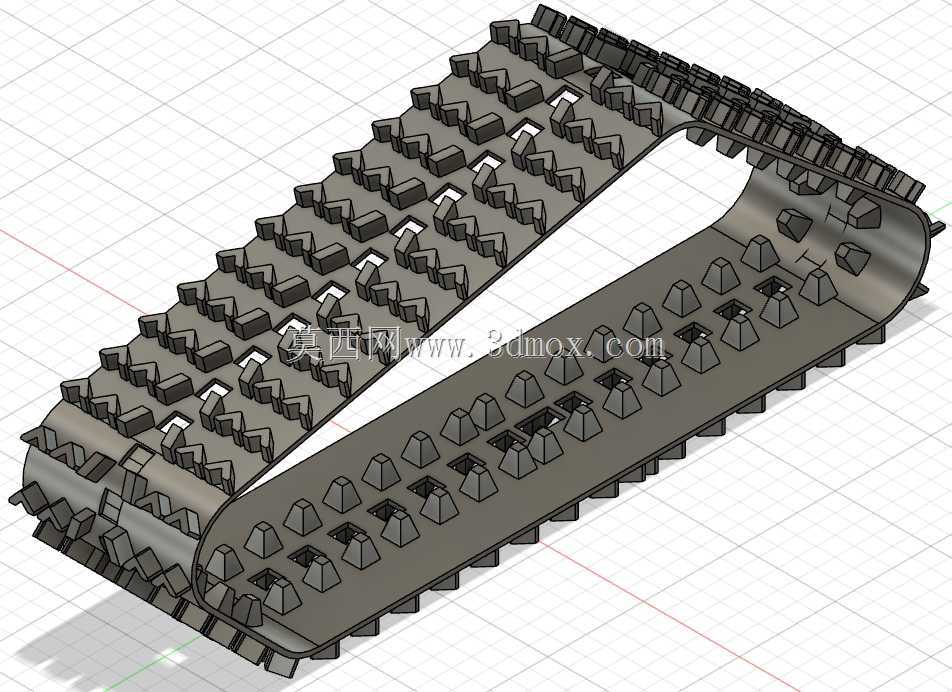

　　这款履带结构主要适配小型履带式行走设备，常见于小型巡检机器人、家用微型农用作业机具、狭小空间作业的勘探设备以及小型雪地行走载具上，这类设备往往作业场景复杂，既需要在平整硬化路面完成长距离转场，也需要在泥泞田埂、积雪路面、松散碎石坡面等低附着系数路面稳定行走，普通轮式结构在这类场景下极易出现打滑、陷车问题，履带结构通过增大接地面积、分散设备接地比压的方式，能够有效降低设备对路面的压强，避免松软路面下陷，同时履带上的凸起防滑齿能够嵌入路面松散介质，提供足够的行进牵引力。从结构设计来看，这款履带采用闭环环形一体式结构，整体成型的带体保证了环向的拉伸强度，避免长期往复弯折出现带体分层、断裂问题，带体内侧做了等距排布的定位凸齿，这些凸齿能够与行走机构的驱动轮齿槽精准啮合，传递驱动扭矩的同时，防止履带在高速行走、转向过程中出现脱带、跳齿问题，定位凸齿的齿形做了圆弧过渡处理，能够减少与驱动轮、导向轮啮合过程中的接触应力，降低啮合磨损，延长履带的实际使用寿命。

　　履带外侧的防滑齿采用梯形截锥结构，齿根位置做了加厚过渡处理，避免在硬质凸起路面行走时齿根受冲击出现断裂，齿顶做了小平面设计，在硬化路面行走时能够提供足够的接触面积，降低行走噪音与带体磨损，在松软路面行走时，锥状的齿身能够顺利刺入泥土、积雪层，获得足够的抓附力，相邻防滑齿之间预留了足够的排泥、排雪空间，避免湿滑介质填塞齿间隙导致防滑性能下降。设计过程中重点考量了履带的弯折疲劳性能，带体的厚度根据驱动轮、导向轮的最小转弯半径做了匹配，保证履带在绕过轮体时的弯折应力处于材料许用范围内，不会因为长期反复弯折出现带体开裂，同时带体的宽度根据目标适配设备的整机重量做了优化，接地比压控制在松软路面可承受的范围内，确保设备在湿滑农田、厚度不超过10cm的积雪路面行走时不会出现下陷。

　　安装边界方面，这款履带的内侧定位齿间距匹配标准小型履带驱动轮的齿距，安装时只需调整导向轮的张紧行程，保证履带的初始张紧力处于合理区间即可，张紧力过小会导致履带跳动、脱齿，张紧力过大会加剧带体弯折疲劳与轮系磨损，履带的整体环长适配常规小型双轮系履带行走架的安装中心距，不需要额外修改行走架的结构即可直接替换原有履带，带体侧面做了平齐处理，不会与行走架的侧边护板发生运动干涉，适配的驱动轮齿形与定位凸齿完全契合，啮合过程中不会出现卡滞、冲击问题。

　　实际使用场景中，这类小型履带相比金属履带重量更轻，运行噪音更小，不会对硬化路面造成刮损，既适合户外非硬化路面的作业设备使用，也适合室内巡检类履带机器人在铺装地面行走，带体的材料配方兼顾了耐磨性与耐低温性能，在零下二十度的低温环境下依然能够保持足够的弹性，不会出现低温脆断问题，在常温环境下长期与砂石、泥土接触也不会出现过快磨损，能够满足小型设备数千小时的行走使用寿命要求。结构建模过程中，所有齿形的排布都做了等距阵列校验，确保每个定位凸齿与驱动轮啮合时的接触位置一致，防滑齿的排布角度做了优化，转向时履带侧面与地面接触时不会出现应力集中，带体的环形闭合处做了等强度处理，接头位置的厚度、强度与带体其他位置保持一致，避免长期运行后接头位置率先出现损坏。
