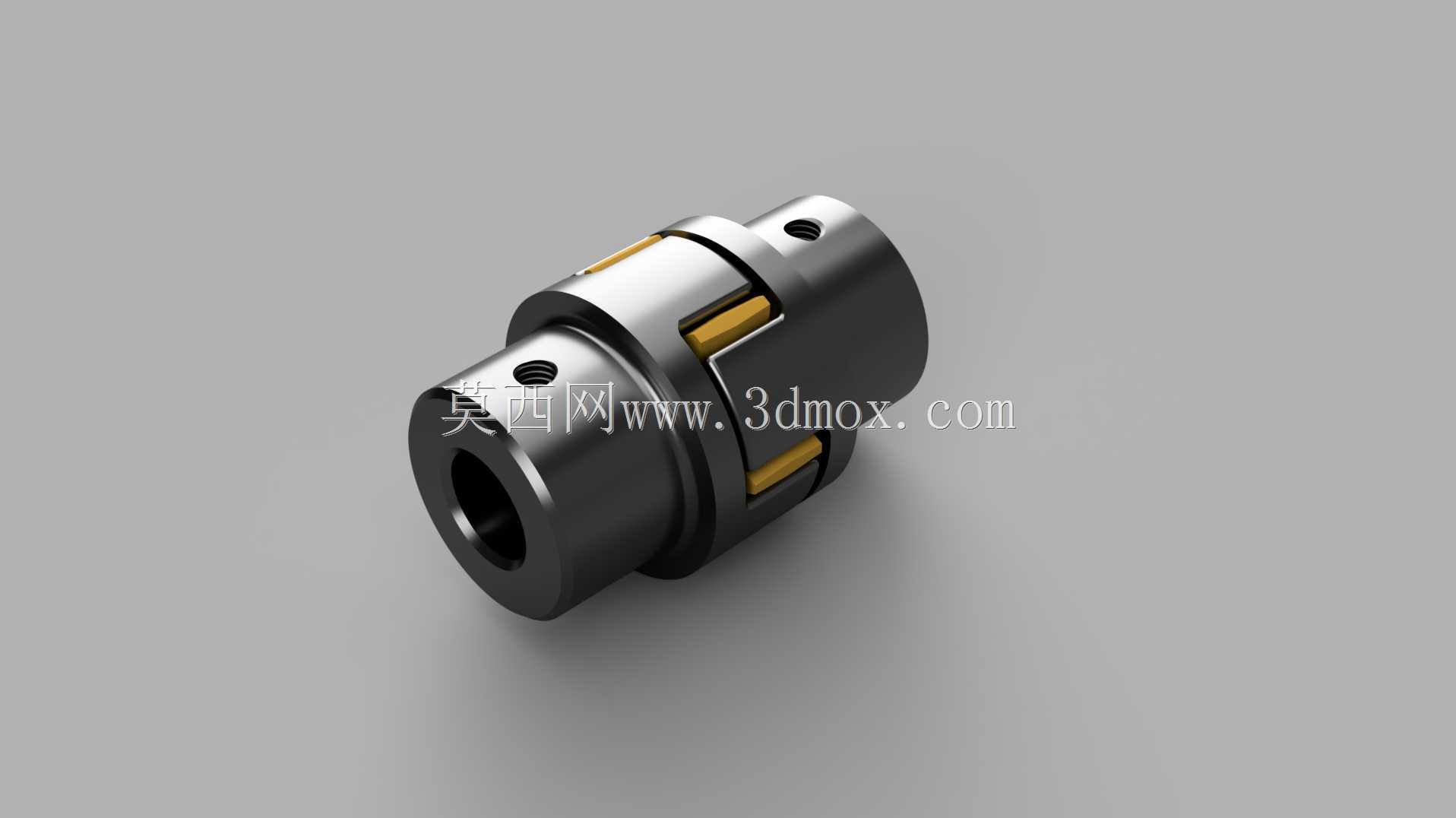

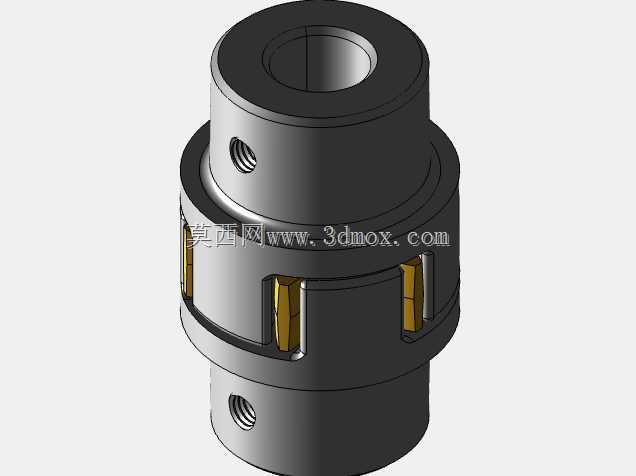

L65xD41双内径爪式传动联轴器结构

　　在轻工输送线、小型自动化专机、桌面级数控设备的传动链布局中，这类爪式耦合结构的应用场景十分普遍，它不需要复杂的液压或气动控制回路，仅靠端面爪齿的嵌合与中间弹性体的形变补偿，就能完成两根同轴布置轴系的扭矩传递，同时抵消安装过程中产生的少量径向、角向偏差，避免轴系因对中误差产生额外的交变载荷，延长支撑轴承的实际使用寿命。很多刚接触传动选型的设计人员容易把这类结构和刚性联轴器混淆，实际上它的核心设计逻辑是在保证扭矩传递效率的前提下，预留一定的偏差补偿能力，同时中间的弹性缓冲块可以吸收传动过程中的冲击振动，尤其是在频繁启停、正反转切换的工位，这种结构能大幅降低启动瞬间的冲击峰值，避免电机输出轴或者从动端负载件被硬冲击损坏。从结构细节来看，两端的轴套主体采用对称式爪齿布局，每个轴套端面均匀分布三个凸爪，凸爪的侧面做了小角度的拔模斜度，一方面是加工过程中便于脱模或者铣削加工排屑，另一方面装配时可以顺着斜度顺利嵌入中间弹性块的凹槽内，不需要额外施加过大的压装力，后期维护更换弹性块的时候也不需要完全拆移两端的轴系，只需要把两轴的轴向间距拉开少量距离就能取出旧的弹性块完成更换，大幅降低设备运维的时间成本。安装边界方面，该耦合结构的总轴向长度为65mm，最大外径41mm，两端的轴孔分别适配14mm和9mm直径的输出、输入轴，轴套侧面各设置了一个M6x1的紧定螺丝孔，安装时紧定螺丝的端面直接顶在轴的平面卡位上，防止传动过程中轴套和轴之间出现相对转动打滑，这里需要注意的是，轴上对应的卡位平面深度要控制在0.5-1mm之间，过深会削弱轴的抗扭强度，过浅则会导致紧定螺丝顶紧力不足，大扭矩传递时容易出现滑脱。

　　设计这类结构的时候，首先要核算实际传递的额定扭矩，爪齿的接触面积、弹性块的材质硬度直接决定了可传递的最大扭矩值，日常选型时不能只看外径尺寸匹配就直接选用，要结合负载的启动扭矩、运行中的冲击系数留足1.5-2倍的安全余量，避免长期过载运行导致爪齿崩裂或者弹性块过快磨损。另外在装配对中时，虽然这类耦合结构允许一定的偏差补偿，但并不代表可以完全忽略对中工序，安装时还是要借助百分表打表校正两轴的同轴度，径向偏差尽量控制在0.1mm以内，角向偏差不超过0.5度，这样才能最大化发挥它的传动性能，同时把运行噪音控制在合理范围内。

　　很多桌面型小型设备的传动布局空间十分紧凑，这类外径仅41mm的耦合结构不需要预留太大的安装空间，轴向占用尺寸也比较短，很适合用在安装空间受限的传动节点，比如小型传送带的驱动辊和减速电机输出轴之间的连接，或者小型分度转盘的驱动轴连接工位，它不需要额外的润滑维护，中间的弹性块采用耐磨聚氨酯材质，正常工况下使用寿命可以达到上万小时，只有在长期过载、高温环境下才会出现弹性块老化碎裂的情况，日常巡检只需要观察耦合位置有没有出现异常的振动或者异响，就能判断是否需要更换弹性件。

　　和膜片联轴器、波纹管联轴器这类高精度柔性联轴器相比，它的成本更低，抗冲击能力更强，虽然传动精度略低于金属柔性联轴器，但在大部分不需要高精度定位的普通动力传输场景下，它的性价比优势十分明显，也是中小功率传动系统里应用最广泛的轴连接结构之一。建模过程中需要注意爪齿的圆角处理，凸爪的根部要设置足够的过渡圆角，避免应力集中导致长期交变载荷下爪齿根部出现疲劳断裂，紧定螺丝孔的位置要设置在轴套壁厚足够的区域，不能因为钻螺丝孔导致轴套壁过薄影响整体结构强度，轴孔的公差要选用合适的间隙配合，既保证装配时轴能顺利穿入，又不会因为间隙过大导致传动时出现晃动。
