电动机散热用塑料风扇轮结构设计

　　在中小型异步电动机、伺服驱动电机的量产与维修场景中，风扇轮是决定整机温升限值、连续运行负载能力的核心冷却部件，多数小功率电机采用同轴直驱的离心式塑料风扇轮，随转子同步旋转，带动电机内部及端盖散热筋表面的空气形成定向对流，把定子绕组、铁芯产生的焦耳热与铁损热量快速带出机壳，避免绕组绝缘在长期高温下出现老化脆化、匝间短路等失效问题。这款风扇轮的设计起点是针对在用电机的旧件修复场景：原有风扇轮因长期运行受高温、振动、异物磕碰出现翅片断裂缺损，导致冷却风量下降30%以上，电机额定负载下绕组温升超过B级绝缘允许限值，需要在不改动电机原有安装接口的前提下完成替换件设计，因此整个建模过程完全以旧件的实测安装尺寸为边界，没有调整任何配合参数。

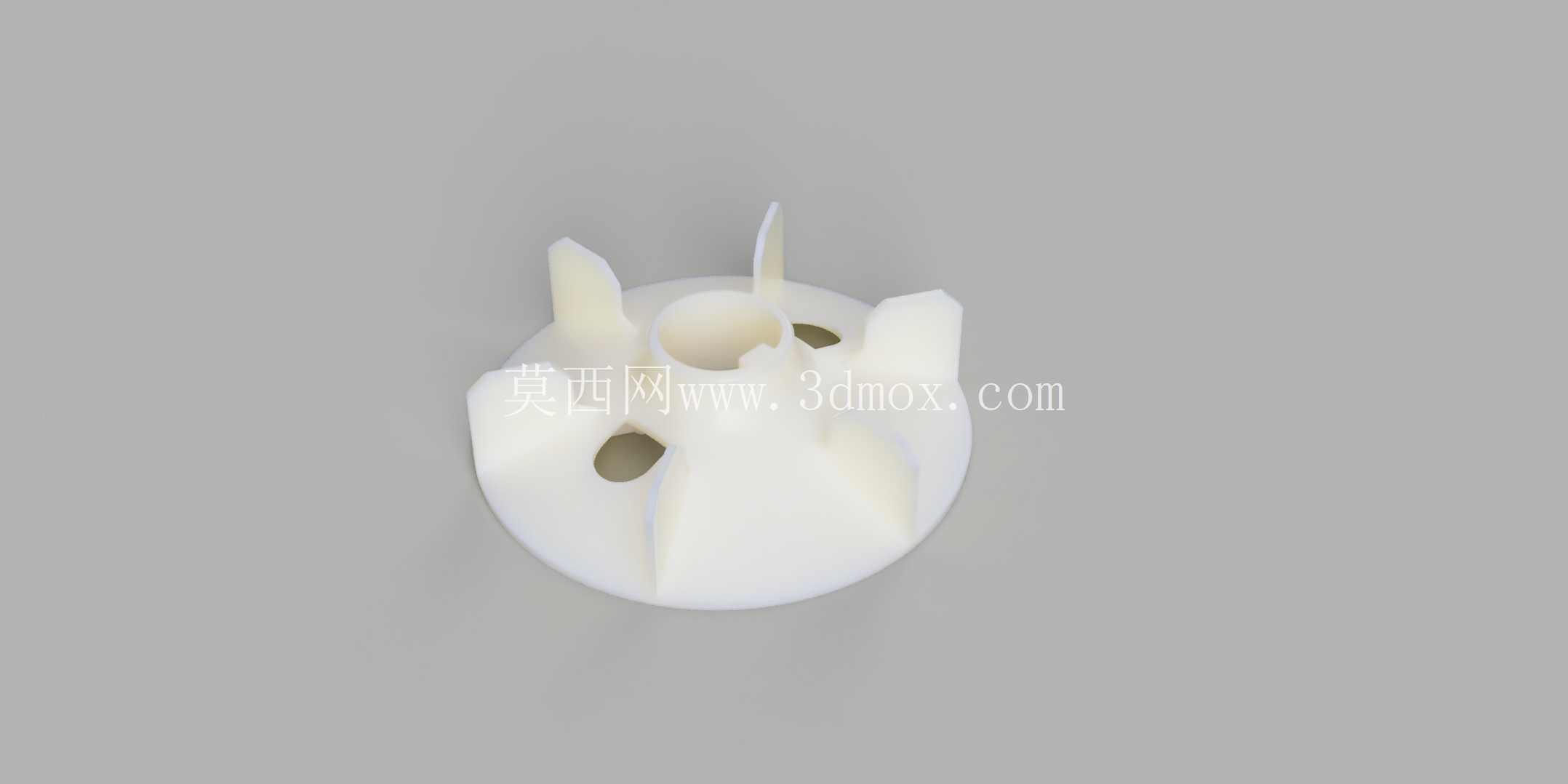

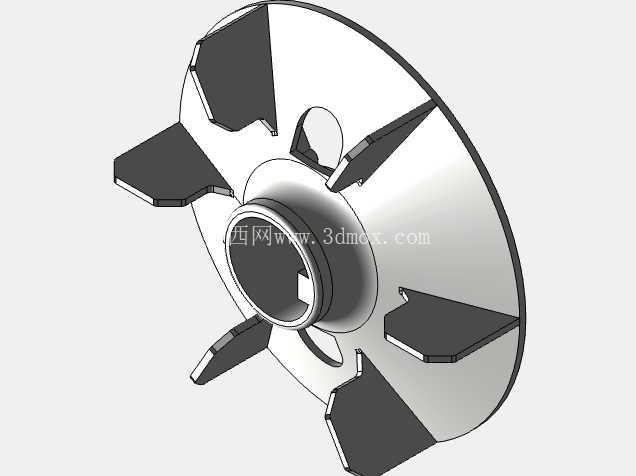

　　从结构细节来看，风扇轮采用中心轮毂加径向弧形翅片的整体式结构，轮毂中心的通孔与电机轴径采用过渡配合，轮毂侧壁预留的径向定位孔用于穿装紧定螺钉，可将风扇轮牢牢锁死在电机轴的指定轴向位置，避免电机启停、正反转切换时因转动惯量出现轴向窜动、周向打滑的问题。轮毂端面的几个沉孔是做动平衡时的去重预留位，塑料风扇轮因为注塑成型的收缩率差异，初始动平衡精度往往达不到G6.3的电机运行要求，通过在沉孔位置铣削去除少量材料，就能在不破坏翅片结构的前提下把动平衡残余量控制在允许范围内，避免电机高速运转时出现轴系振动、轴承异常磨损的问题。

　　翅片采用后倾式弧形截面设计，相比直翅片结构，相同转速下的送风效率更高，气流沿翅片流出时的湍流损失更小，同时运行风噪能降低5-8分贝，适配多数对运行噪音有要求的工业配套场景。翅片的厚度从根部到顶端做了渐变减薄处理，根部厚度更大以承接旋转时的离心力载荷，避免长期高速旋转出现翅片根部疲劳断裂，顶端厚度较薄可以减少旋转时的空气阻力，提升冷却效率。整个风扇轮的安装边界完全匹配对应型号电机的端盖内腔尺寸，轴向安装位置不会和端盖轴承室、绕组端部产生干涉，翅片的最大外圆直径和端盖内腔的导流圈间隙控制在1.5-2mm，间隙过大会导致气流回流降低送风效率，间隙过小则容易因为塑料件受热膨胀、轴系窜动出现翅片刮蹭端盖的问题。

　　设计过程中还重点考虑了塑料件的成型工艺性，所有转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的零件开裂，翅片的拔模斜度设置为1.5度，能满足普通注塑模具的开模要求，不需要做复杂的侧向抽芯结构，能有效降低零件的量产制造成本。在实际维修替换场景中，这类按原机安装尺寸复刻的风扇轮不需要对电机做任何改造，只需要拆下旧件清理轴面的锈迹与油污，对准键槽或者紧定螺钉位置推入到指定轴向位置，锁紧紧定螺钉就能完成装配，装配后手动转动转子确认没有刮蹭异响，即可通电测试运行，实测在额定转速下，冷却风量能恢复到原机设计值的98%以上，完全能满足电机长期额定负载运行的散热需求。
