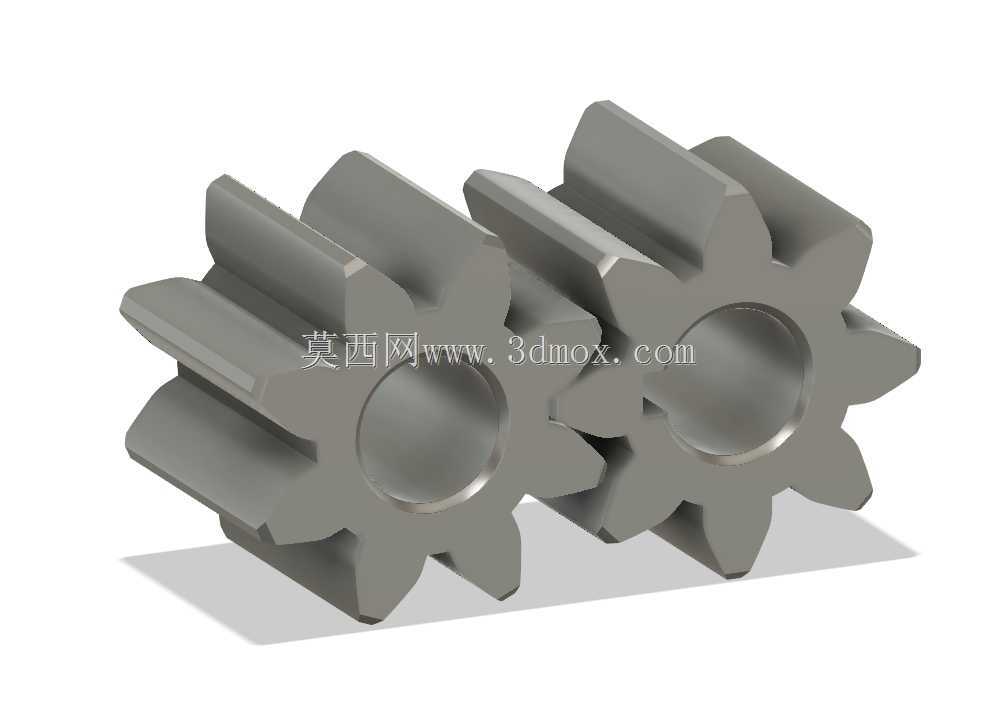

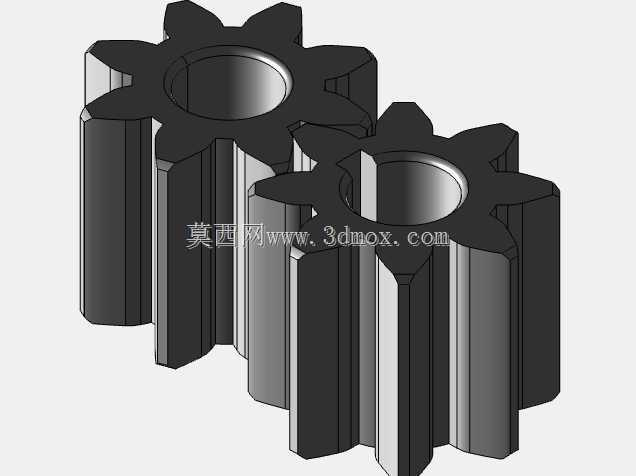

43毫米规格油泵啮合齿轮副结构

在液压供油系统的核心动力单元里，这类齿轮副是容积式油泵实现压力油输送的核心执行构件，日常多配套在小型润滑系统、低压液压供油回路、燃油输送单元里，依靠两个齿轮的啮合转动，在齿槽与泵壳内壁围成的密闭容腔里完成容积变化，实现油液的吸入与加压输出，区别于高压柱塞泵的精密偶件结构，这类齿轮副的加工与装配公差适配更偏向中低压稳定供油场景，常见于小型机床润滑泵站、工程机械燃油输油泵、小型液压动力单元的核心泵芯位置。

从实际装配的边界条件来看，这套齿轮副的单组啮合单元的轴向总宽度控制在43毫米的尺寸区间，安装时需要匹配泵壳的内腔深度，预留0.02到0.05毫米的轴向窜动间隙，避免齿轮端面与泵盖发生摩擦损耗，同时齿轮的齿顶圆与泵壳内壁的径向间隙需要控制在0.03到0.08毫米，间隙过大会造成内泄漏量提升，油泵容积效率下降，间隙过小则容易在油温升高、零件热膨胀后出现齿顶刮蹭壳壁的问题，引发运转卡滞甚至零件烧蚀。两个齿轮的中心距是装配时的核心管控尺寸，需要严格匹配齿侧啮合间隙，正常工况下齿侧间隙保持在0.015到0.03毫米，既可以补偿加工误差、热变形量，也能在啮合齿面之间形成稳定的油膜，降低齿面接触应力，减少运转过程中的磨损与噪音。

设计这类齿轮副时，首先要匹配油泵的额定排量需求，通过齿宽、模数、齿数的参数组合，确定每转的理论排油容积，这套43毫米宽度的齿轮副采用的是直齿圆柱齿轮结构，相比斜齿齿轮，直齿结构的轴向力几乎为零，不需要在齿轮端面设置复杂的止推轴承结构，能简化泵体的整体结构，降低加工与装配成本，适合小排量、中低转速的供油场景。齿轮的中心孔是装配定位的核心基准，孔的公差带选用H7级精度，与泵轴的配合采用间隙配合，装配时需要保证齿轮与轴的同轴度误差不超过0.01毫米，避免齿轮运转时出现径向跳动，造成啮合间隙不均、运转振动偏大的问题。齿形部分采用标准渐开线齿形，齿顶修缘量控制在0.01到0.02毫米，避免齿轮啮合时出现齿顶干涉，同时能降低啮合瞬间的冲击载荷，提升齿轮副的运转平稳性。

在实际工况适配中，这类齿轮副的材质多选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-45，既保证齿面的耐磨性能，也能让芯部具备足够的韧性，承受供油过程中产生的脉动载荷，避免轮齿出现冲击断裂。齿轮的两个端面需要进行精磨处理，表面粗糙度达到Ra0.8以下，保证与泵盖端面的密封性能，减少端面泄漏。在润滑系统的应用场景里，这套齿轮副输送的介质多为粘度在10-50cSt的润滑油，工作转速范围在每分钟500转到2000转之间，额定输出压力可以达到2.5MPa，能够满足小型设备的润滑供油、低压液压动作的动力需求。装配过程中需要注意两个齿轮的啮合印痕，正常啮合时印痕应该分布在齿面的中部位置，接触面积沿齿高方向不小于40%，沿齿长方向不小于60%，如果印痕偏在齿顶或者齿根位置，需要调整中心距或者齿轮的轴向位置，避免出现偏载造成局部齿面过早磨损。

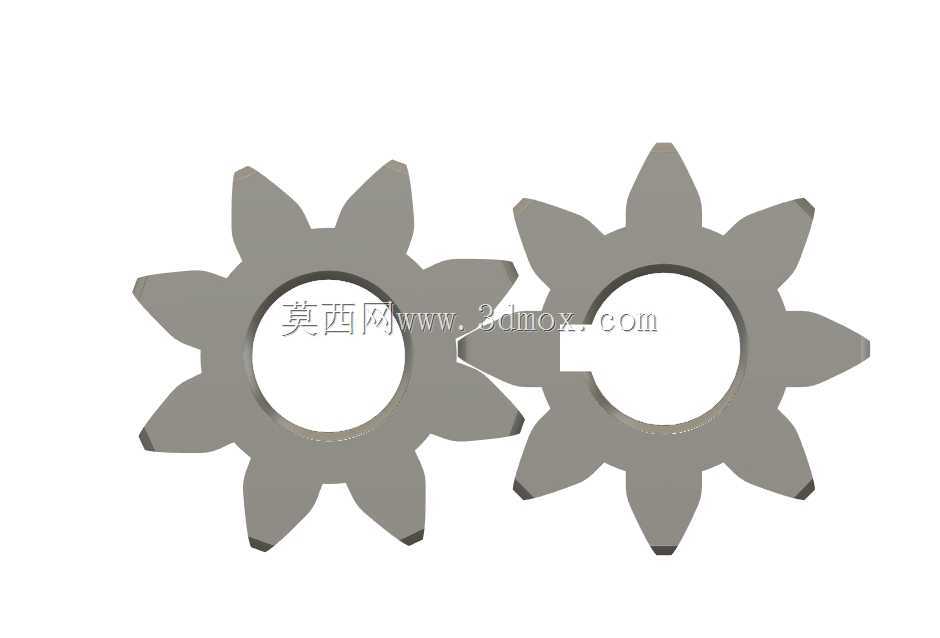

从结构细节来看，两个齿轮的齿数完全一致，属于等模数等齿数的外啮合齿轮副，运转时两个齿轮转速相同，转向相反，在吸油腔位置轮齿逐渐脱开，密闭容腔容积增大形成负压，将油箱内的油液吸入齿槽，随着齿轮转动，齿槽内的油液被带到压油腔位置，轮齿逐渐进入啮合，容腔容积减小，将油液加压输出到供油管路里。整个运转过程中，齿轮的齿面滑动方向与啮合线方向重合，相比内啮合齿轮泵，外啮合结构的加工难度更低，零件互换性更好，维修更换成本更低，适合批量配套在通用型小型油泵产品中。在安装边界上，除了中心距、轴向宽度的尺寸管控，还要注意齿轮与泵轴的键连接强度，平键的配合公差选用Js9级，能够传递额定工况下的扭矩，避免键连接出现松动造成齿轮空转，油泵无法正常供油。
