参数化直齿传动齿轮结构设计

项目分类:齿轮 发布时间:2025-10-12 ID:1082751
  • 参数化直齿传动齿轮结构设计

在常规机械传动系统的设计环节中,直齿轮是应用覆盖范围最广的动力传递构件,从小型自动化输送线的动力接驳,到普通机床的主轴进给传动,再到轻工包装设备的辊筒同步驱动,甚至民用五金类小型机具的动力换向结构,都能见到这类直齿圆柱齿轮的应用身影。这类齿轮的核心作用,是在平行轴之间传递恒定转速比的旋转动力,相比斜齿轮、锥齿轮等其他齿形构件,直齿轮不存在轴向分力,安装时无需额外配置承受轴向载荷的止推结构,对支撑端的轴承选型要求更低,装配调整的容错空间也更大,非常适合中低速、中等载荷的固定轴传动场景。

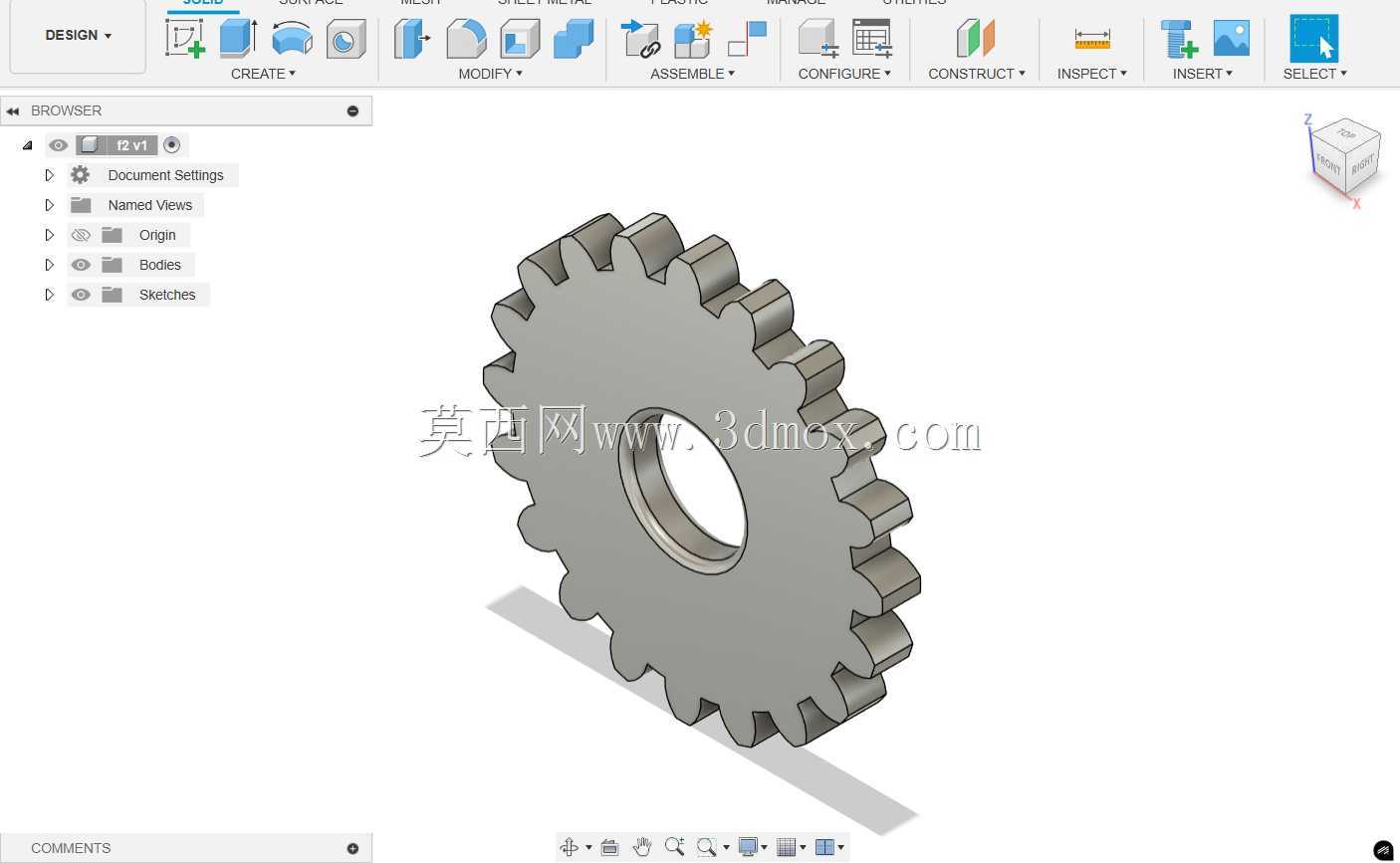

本次设计的直齿轮采用参数化逻辑搭建,建模过程中先以分度圆直径、模数、齿数、齿厚、中心安装孔直径作为核心驱动参数,所有齿形轮廓都基于标准渐开线方程生成,齿顶高、齿根高的取值完全符合通用机械传动的齿形规范,齿根位置做了标准圆角过渡,避免热处理和长期受载时出现应力集中导致的断齿问题。从结构细节来看,齿轮的中心通孔为装配基准面,孔壁的尺寸公差可根据配合需求调整为间隙配合、过渡配合或者过盈配合,适配不同的轴系连接方式;如果是键连接的装配场景,可直接在孔壁位置拓展键槽特征,无需重新调整整体齿形参数。齿轮的端面为平整加工面,安装时可与轴肩、挡圈或者隔套端面贴合,保证轴向定位的精度,避免运转过程中出现轴向窜动影响啮合精度。

从安装边界来看,设计时预留了足够的齿侧间隙调整空间,齿轮的齿顶圆直径、齿宽尺寸都做了参数化关联,当需要适配不同中心距的传动场景时,仅需修改模数、齿数的驱动参数,整个模型的齿形、轮毂、安装孔尺寸都会自动更新,无需重新绘制齿形轮廓,能大幅缩短系列化齿轮的设计周期。在实际选型应用中,这类直齿轮可单独与同模数的齿轮配对组成单级传动,也可多件组合搭配形成定轴轮系,实现不同转速比的动力输出,比如小型输送机的减速段,可将小齿数的主动轮与大齿数的从动直齿轮配对,在传递电机动力的同时实现减速增扭的效果;在精密仪器的微调机构中,可采用小模数的同参数直齿轮组,降低传动回差,保证微调的精度稳定性。

建模过程中特意还原了实际加工的工艺特征,齿面的拔模斜度、轮毂端面的倒角都做了对应设置,模型导入工程图模块后可直接生成符合加工要求的二维图纸,标注尺寸、形位公差、粗糙度要求后即可下发生产。需要注意的是,这类直齿轮的啮合接触为线接触,高速运转时的噪音和振动会比斜齿轮明显,因此设计选型时要根据实际工况的转速、载荷、噪音要求匹配对应的模数和齿宽,重载场景下可适当加大齿厚、选用更高强度的基材,配合齿面淬火处理提升耐磨性能;轻载传动场景则可适当缩小齿宽,降低整体构件的重量和材料成本。在装配验证环节,可直接将该齿轮模型导入装配环境,与轴、轴承、挡圈等周边构件做干涉检查,提前排查安装时可能出现的尺寸冲突问题,比如安装孔与轴径的配合间隙、齿顶与箱体内部的安全距离、啮合齿轮的中心距偏差等,都能在三维环境下提前验证,减少后续实物装配时的整改工作量。
